滑片機

滑片機,也叫旋轉葉片式壓縮機(英文為:Rotary Vane Compressor),顧名思義,是通過轉動葉片來實現氣體壓縮,最終將實現機械能轉化成風能的一種壓縮機。它屬於容積式壓縮機的一種。由於其技術含量較高,故全球有滑片機生產能力的廠家較少,如:戈登丹佛(Gardner Denver)、康普艾(現已被戈登丹佛集團收購)、耐力NAILI、瑪泰等。

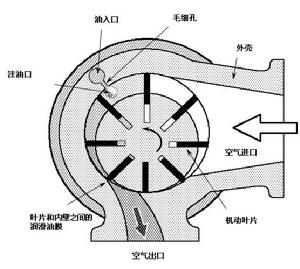

1.滑片式壓縮機的定義

 l 移動的葉片被離心力拋出並與外殼內壁之間形成壓縮腔室。

l 精確數量的潤滑油通過毛細孔被注入第一個壓縮腔室。
l 在葉片的側部與外殼內腔及外殼內腔與葉片之間形成一層薄油膜。
l 無磨損!葉片和內壁之間無接觸!
l 關於潤滑油:
潤滑壓縮機,軸承
密封壓縮機腔室
吸出壓縮空氣的熱量( 基本上是等溫壓縮::T出口大約 80°C)
經旋轉分離和冷卻後再次注入

3.滑片機的特點

l 在1.500rpm低轉速的條件下,能有效的產生大流量的壓縮空氣
l 兩個軸承點所承受的載荷極小

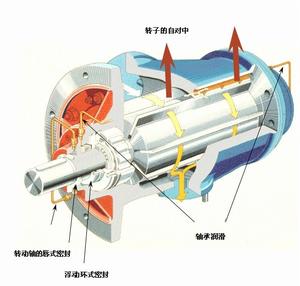

l (轉子的自身對中)有一種總的力讓轉子向上移動來補償軸承的竄動間隙,軸承的磨損或是故障對壓縮機是沒有任何影響的
l 軸承的更換隻限於局部
l 允許在緊急時無油運轉
l 產生的壓縮空氣是絕對無脈動的
l 軸承的潤滑是單獨的
l 浮動環式密封,轉動軸的唇式密封和有進油線環的集油環構成了密封的三組合

4.滑片機的套用領域

滑片機的壓力範圍是2bar-10bar,流量範圍是0.4—100m3/min,一般說來在這個範圍內的技術要求,滑片機都可以滿足,具體領域包括:玻璃製品行業、水泥建材行業、化工行業、石油石化行業、紡織行業、玻纖行業、照明行業等。

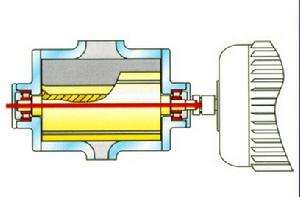

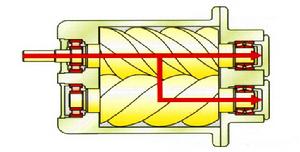

5.滑片機與螺桿機的對比


滑片機 螺桿機
軸承 2個 ,負荷較小 4個,負荷較大
轉子 1個 2個
軸向力 無軸向力 有軸向力
轉速 1500以下 最高可達5000以上
傳動 直聯,能量損失小 皮帶傳動,能耗較大
維護 備件少,費用低 備件多,費用昂貴
壽命 設計壽命10萬小時 設計壽命3.5萬小時
能耗 能耗少,用電量小 能耗大,用電量大

6.關於滑片機的維護

通過滑片機的原理和結構可知,滑片機的損耗部分只有潤滑油,而滑片機的潤滑油只是普通的潤滑油,價格較為低廉;至於葉片是和內壁不接觸的(中間有潤滑油膜),所以葉片不屬於易損件,使用周期很長,故綜上所述滑片機的維護很簡單,且不需要太多的費用。

7.滑片機的優勢

1. 滑片機的軸承設計的更大,故軸承的壽命就越長,所以機器的壽命也長;
2. 滑片機的轉速更低,所以能耗就更低,故它的運行成本就低;而螺桿機的轉速高(設計原理決定的),所以它的能耗必然會很高。
3. 滑片機的出場效率更高(流量:正負5%),而螺桿機的出廠效率較低(流量:正負20%);而滑片機隨著使用時間的延長,它的內部跑和更加趨於完美,而螺桿機隨著時間的使用會在運行一段時間後產生效率損失,故二者在達到同樣的出氣量的前提下滑片機的能耗必然低於螺桿機;故滑片機的能耗更低。
4. 維護方面,滑片機幾乎不需要什麼維護,使用壽命也很長,所以在有限的使用年限之內(如10年),需要的維護費用並不多;而螺桿機的備件較多,潤滑油也是專用的,而且每過幾年就需要一次大修,所以維護費用相當昂貴。
缺點:滑片機的購置成本較高,目前大流量機型(如:20m3/min以上的機型)也沒有實現國產化,在國內套用不夠廣泛,大家對它的認知比較有限。
