滑撐

定義

滑撐

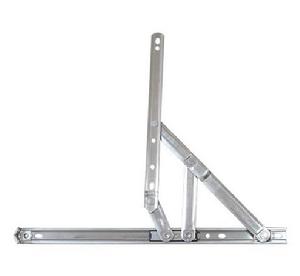

滑撐，全稱不鏽鋼滑撐鉸鏈，多為不鏽鋼材質，是一種用於連線窗扇和窗框，使窗戶能夠開啟和關閉的連桿式活動連結裝置。滑撐一般包括滑軌、滑塊、托臂、長懸臂、短懸臂、斜懸臂，其中滑塊裝於滑軌上，長懸臂鉸接於滑軌與托臂之間，短懸臂鉸接於滑塊與托臂之間，斜懸臂鉸接於滑塊與長懸臂之間。

構成

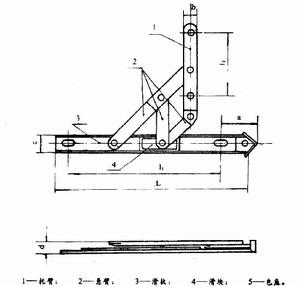

1. 托臂
用於安裝窗扇，起承托作用的零件(見圖)。
2. 懸臂
用於連線托臂與滑軌的零件(見圖)。
3. 滑軌
用於安裝在窗框上，起承載滑塊運動作用的軌道(見圖)。
4. 滑塊
滑軌中起移動導向作用的零件(見圖)。
5. 包角
裝在滑軌端部，當滑撐閉合時，起固定托臂作用的零件(見圖)。
3.6 劍頭
托臂端部與包角接觸的部位(見圖)。
