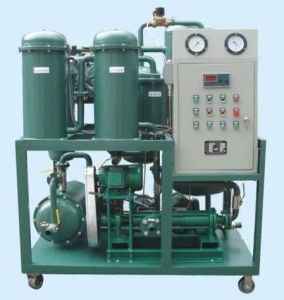

液壓油濾油機

液壓油濾油機

液壓油濾油機用途：

TYA液壓油濾油機主要處理不合格的機械油、液壓油、壓縮機油、冷凍機油等工業用油，能夠快速有效除去油中的水分，氣體，雜誌及揮發物（如酒精，汽油，氨氣等），恢復油的粘度，閃點和使用性能。處理後的潤滑油乳化值低，含水量極少，雜質精度高，完全可以在國內外高精密液壓潤滑設備中重新反覆使用。適合於石油、化工、礦山、冶金、電力、交通、機械製造、鐵路等行業的各種潤滑的淨化再生處理。

液壓油濾油機

液壓油濾油機特點：

雙初濾結構，增大納污量；多級精密過濾，保證過濾精度
高分子材料為介質，集破乳化，脫水，除雜為一體
複式立體閃蒸，配合獨特高效的脫水，脫氣元件，能迅速有效分離油中的水分，氣體及揮發物。
自動反衝洗功能，提高使用效率
先進的介質冷凝系統
採用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高，使用壽命長。
7．新型高效電加熱系統，加熱負荷低，加熱均勻，耗能少。
8．採用整機聯鎖保護裝置，加熱器，油泵，液位控制儀聯動工作。

液壓油濾油機優點：

使用範圍非常廣，適合於石油、化工、礦山、冶金、電力、交通、機械製造、鐵路等行業的各種潤滑的淨化再生處理，具有顯著的經濟效益。

液壓油濾油機技術參數:

項目	參數名稱		單位	TYA-20	TYA-30	TYA-50	TYA-100	TYA-150	TYA-200	TYA-300
設 備 技 術 指 標	流量		L/H	1200	1800	3000	6000	9000	12000	18000
	工作真空度		MPa	-0.08 — -0.098
	工作壓力		MPa	≤0.5
	恆溫控制範圍		℃	20 — 80
	電源		V	380V/50Hz(或根據用戶需要)
	工作噪聲		dB(A)	≤78
	總功率		kW	24+3	24+3	30+5	40+5	3*30+5	3*40+6	3*60+10
	進出口管徑		mm	25	25	32	40	50	50	65
	設備重量		Kg	400	450	550	700	800	900	1200
	外形尺寸	長	cm	107	107	120	152	175	175	180
		寬	cm	100	100	115	140	155	155	170
		高	cm	160	160	175	200	220	220	225
油處 理指 標	油中含水量		%	無(GB/T260)
	油中含氣量		%	≤0.1(GB/T423)
	機械雜質		%	無(GB/T511)

工作原理及流程圖、結構示意圖

1、工作原理

濾油機工作時，污染油液在外界大氣壓真空吸進的作用下經入口進入加熱器，加熱後的油液進入初濾器，大顆粒雜質被濾除，然後油液進入真空分離器，流過特製發散裝置。該發散裝置使單位體積的油液產生巨大的表面面積，讓污染油液曝露於相對濕度很低的氣氛中，從而清除油中的水、空氣和氣體。蒸發的水蒸汽、氣體所形成的混合氣體通過水箱和冷卻器冷凝成液體，一同進入儲水器，剩餘的氣體被真空抽ch出。除去水分的油液被排油泵輸入精濾器除去微粒雜質，即為淨化油，完成一個淨化過程，根據含水量的多少，須多次循環才能完全除去水分。

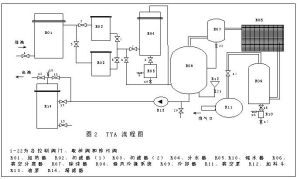

2、流程圖、結構示意圖

液壓油濾油機

液壓油濾油機的精度選擇

濾油機過濾精度的選擇，主要受兩個因素的影響。
1、用油的需要。例如絕緣油，要通過高精過濾才能達到高的絕緣值，而大模數齒輪對雜質的要求就粗放得多。
2、油的粘度。高粘度油不能通過細濾網，需要降低精度。
如果片面強調油的清潔度而採用精密濾網，就會增加濾油機的運行成本。

因為：

（1）濾芯經常堵塞，需要頻繁清洗甚至更換濾芯。
（2）增大軸壓，使油可以較快通過濾網，但往往會因此壓壞濾芯。
（3）增設預熱油箱，提高溫度，降低粘度。
一般說來，精濾級的過濾精度選擇為：
（1）絕緣油，選1～5μm。
（2）46﹟以下潤滑油、透平油，選10～20μm。
（3）內燃機油、齒輪油選20～50μm。

濾油機特點

主要用處

1、用於各類油浸變壓器、油浸電流電壓互感器及少油斷路器，停止現場濾油及補油。
2、用於對上述設備停止現場熱油循環枯燥，特別是對油浸電流、電壓互感器及少油斷路器的熱油循環枯燥更為有效。
3、用於對密封油浸設備停止現場真空注油和補油及設備抽真空。
4、還可用於對輕度蛻變的變壓器油停止再生淨化，使其性能到達合格油規範。

主要特性

1、體積小、比例重量輕，是同類產品重量的二分之一。
2、改良完善了原油氣別離器的設計。套用真空進油，裝設了管狀旋轉噴油器，減少了阻力，加快了旋轉速度，增加了油氣別離效果。
3、增加了蛻變油的再生淨化功用。以往的真空淨油機，只是單一的肅清雜質和水份，本機增加了矽膠淨油系統，並將矽膠淨油與雜質過濾合為一體，關於輕度蛻變的變壓器油濾掉雜質後，經過矽膠淨油器的吸附再生，使其到達合格油的規範。
4、一機多能。這是本機的一個重要特徵，由於本機在現場運用，並套用原來的帶油設備做儲油罐，使熱油循環本機與設備之間，這樣便使濾油、再生、熱油循環枯燥三種功用同時停止。
