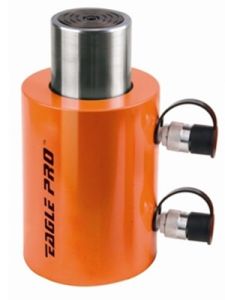

液壓千斤頂是指採用柱塞或液壓缸作為剛性頂舉件的千斤頂。具有結構緊湊,工作平穩,頂撐力大,可自鎖等特點。液壓千斤頂的撐頂能力強,重型液壓千斤頂頂撐力超過100t。

基本信息

原理

1.泵吸油過程
液壓千斤頂液壓千斤頂
當用手提起槓桿手柄1時,小活塞就被帶動上行,泵體2中的密封工作容積便增大。這時,由於排油單向閥3和放油閥8分別關閉了它們各自所在的油路,所以在泵體2中的工作容積增大形成了部分真空。在大氣壓的作用下,油箱中的油液經油管打開吸油單向閥4流入泵體2中,完成一次吸油動作。
2.泵壓油和重物舉升過程
當壓下槓桿手柄l時,帶動小活塞下移,泵體2中的小油腔工作容積減小,便把其中的油液擠出,推開排油單向閥3(此時吸油單向閥4自動關閉了通往油箱的油路),油液便經油管進入液壓缸(油腔)11,由於液壓缸(油腔)11也是一個密封的工作容積,所以進入的油液因受擠壓而產生的作用力就會推動大活塞上升,並將重物頂起做功。反覆提、壓槓桿手柄,就可以使重物不斷上升,達到起重的目的。
3.重物落下過程
需要大活塞向下返回時,將放油閥8開啟(鏇轉90°),則在重物自重的作用下,液壓缸(油腔)11中的油液流回油箱5,大活塞就下降到原位。
通過液壓千斤頂的工作過程,我們可以總結出液壓傳動的工作原理是:以油液作為工作介質,通過密封容積的變化來傳遞運動,通過油液的內部的壓力來傳遞動力。液壓傳動裝置實質上是一種能量轉換裝置。

分類

液壓千斤頂分為:通用液壓千斤頂、專用液壓千斤頂
通用液壓千斤頂適用於起重高度不大的各種起重作業。它由油室、油泵、儲油腔、活塞、搖把、油閥等主要部分組成。工作時,只要往復扳動搖把,使手動油泵不斷向油缸內壓油,由於油缸內油壓的不斷增高,就迫使活塞及活塞上面的重物一起向上運動。打開回油閥,油缸內的高壓油便流回儲油腔,於是重物與活塞也就一起下落。
專用液壓千斤頂是專用的張拉機具,在製作預應力混凝土構件時,對預應力鋼筋施加張力。專用液壓千斤頂多為雙作用式。常用的有穿心式和錐錨式兩種。
穿心式千斤頂適用於張拉鋼筋束或鋼絲束,它主要由張拉缸、頂壓缸、頂壓活塞及彈簧等部分組成。它的特點是:沿拉伸機軸心有一穿心孔道,鋼筋(或鋼絲)穿入後由尾部的工具錨錨固。
張拉時,打開前後油嘴,從後油嘴向張拉工作油室內供油,張拉缸缸體向後移動。由於缸索錨固在千斤頂層部的工具錨上,因此千斤頂通過工具將鋼索拉長。當鋼索張拉到需要的長度時,關閉後油嘴,從前油嘴進油至頂壓缸內,使頂壓缸活塞向前伸移而頂住錨塞,並將錨塞壓入錨圈中,從而使鋼索錨固。打開後油嘴並繼續從前油嘴進油,這時張拉缸向前移動,缸內油液回流。最後打開前油嘴,使頂壓缸內的油液回流,頂壓活塞由於復位彈簧的作用而復還原位。

使用方法

1)使用前必須檢查各部分是否正常,主要檢查活塞、接頭、高壓軟管等處是否漏油。
2)使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,液壓缸頂部會發生嚴重的漏油。
3)如手動液壓泵中的油量不足時,需先向泵中加入已經充分過濾後的液壓油才能工作。
4)重物重心的選擇要適中,合理選擇千斤頂的著力點,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
5)千斤頂將重物頂升後,應及時用支承物將重物支承牢固。
6)如需幾台千斤頂同時起重,除應正確安放千斤頂外,還應注意每台千斤頂的負荷應均衡,注意保持起升速度同步,防止被舉重物產生傾斜而發生危險。
7)使用千斤頂時,先將液壓缸放置好,再將液壓泵上的放油螺釘鏇緊,即可工作。欲使活塞桿下降,則將手動液壓泵手輪按逆時針方向微微旋鬆,液壓缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
8)分離式千斤頂採用彈簧復位結構,起重完後,即可快速取出,但不可用連線的軟管來拉動千斤頂。
9)因千斤頂起重行程較小,使用時不得超過額定行程,以免損壞千斤頂。
10)使用過程中應避免千斤頂劇烈振動(如在千斤頂負載時,用錘子敲擊工件)。

注意事項

1)使用時如出現空打現象,可先旋鬆泵體上的放油螺釘,將泵體垂直頭向下空打幾下,然後鏇緊放油螺釘,即可繼續使用。
2)使用時,不得加偏載或超載,以免千斤頂破壞發生危險。在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3)液壓千斤頂使用油作為介質,故必須做好油液及設備的保養工作,以免堵塞或漏油,影響使用效果。
4)新的或久置的液壓千斤頂,因液壓缸記憶體有較多空氣,故在開始使用時,活塞桿可能出現微小的突跳現象,可將液壓千斤頂空載往復運動2~3次,以排除腔內的空氣。長期閒置的液壓千斤頂,由於密封件長期不工作而硬化,從而影響液壓千斤頂的使用壽命,所以液壓千斤頂在不使用時,每月要使其空載往復運動2~3次。

保養

(1)液壓千斤頂使用時底部要墊平整、堅韌。無油污的木板以擴大承壓面,保證安全。不能用鐵板代替木板,以防滑動。
(2)起升時要求平穩,重物稍起後要檢查有無異常情況,如無異常情況才能繼續升頂。不得任意加長手柄或過猛操作。
(3)不超載、超高。當套筒出現紅線時,表明已達到額定高度應停止頂升。
(4)數台液壓千斤頂同時作業時,要有專人指揮,使起升或下降同步進行。相鄰兩台液壓千斤頂之間要支撐木塊,保證間隔以防滑動。
(5)使用液壓千斤頂時要時刻注意密封部分與管接頭部分,必須保證其安全可靠。
(6)液壓千斤頂不適用於有酸、鹼或腐蝕性氣體的場所。
