流量控制器

流量控制器是一個多孔板組合的聯動裝置,是目前國產較為可靠的解決動態水力平衡的元件。

流量控制器的原理與套用

動態的調節功能
流量控制器是一個多孔板組合的聯動裝置,是目前國產較為可靠的解決動態水力平衡的元件。它由一個流量設定調節閥,即手動的可調孔板(相當於一個靜態平衡元件)和二個閥瓣及彈簧、膜片組成的動態調節裝置。即自動的可調孔板(相當於一個動態平衡元件)組成。

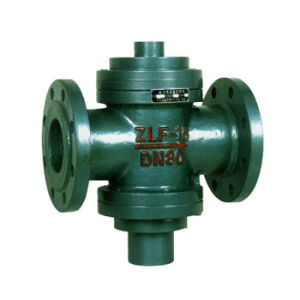

河北同力閥門公司河北同力閥門公司
手動可調孔板是用戶根據設計負荷的循環流量值,使用專用工具鏇轉流量設定調節閥,調至所需流量值對準流量刻度線指標值即可。流量一經設定,其值是永恆的,不受供熱系統的壓差、負荷等變化的影響,自力式流量控制閥中的自動孔板將藉助系統中的壓差為動力,自動調整阻力,直至完全消除該系統中的剩餘壓頭為止,從而確保流量設定調節閥已調整的流量值不變,永久保持恆定。
所以,無論供熱管網負荷如何變化,只要在用戶熱入口的回水管道上水平或傾角安裝自力式流量控制器,供熱管網系統便可在動態調節功能的作用下實現自動平衡。因此,無需在支幹線和支線上再安裝動態的水力平衡元件和調節閥。這樣不僅減少了安裝數量和投資、而且還可省去管網系統中建築閥門的費用,同時也減少了系統的泄露點,有利於供熱管網的運行與管理。

工 作 原 理

自力式流量控制閥是由自動孔板和手孔板組成的一個有機整體。手動孔板是按設計流量進行調控的鎖定機構;自動孔板是保證設計流量恆定不變的控制機構。(按設計流量進行調控)
自動孔板前的介質壓力為P1,流經手動孔板前後的介質壓力分別為P2、P3。手動孔板前後的壓差為(P2-P3)。P2、P3經反饋作用在膜片上下方,並與彈簧力保持平衡。
當手動孔板流量大於設定流量時,P3減少,自動孔板的閥瓣上移,減少自動孔板的截流面,從而減少手動板的流量值通過膜片作用與彈簧力恢復到原來的平衡狀態。最終保證手動孔板流量與設定流量相符。反之亦然。

流量控制器 流量開關流量控制器 流量開關

特點

1、節電

在熱水採暖中,循環水泵的工作點,即循環水泵的G-H特性曲線與網路特性曲線交點,只有在這一點的流量下,水泵產生的壓力恰好與網路需要的壓力相等,泵的工作點才能在效率最高的最佳狀態下運行。由於系統的水力失調,目前許多熱網均處於大流量運行方式,泵的工作點常處在不經濟的工作條件下運行。由於流量與水泵的軸功率成三次方的關係,所以大流量的運行方式意味著電能消耗增大,如一般3萬平方米左右建築面積的供熱系統,循環水泵的電功率在15-30KW之間,若系統循環水量提高1.4倍,水泵電功率則提高2.7倍,達41-82KW。採用本產品以後,由於系統的水力失調基本解決,實際的網路特性曲線的B點移向計算的網路特性曲線A點(下圖),泵運行在效率最高、軸功率消耗最小的最佳狀態。根據實際測試,使用該閥後節電15-20%計1-1.3KW.h/㎡年。價值1-1.3元/㎡年(電價按1元/KWh)。

2、節煤

常的供熱系統中,近端用戶水流量是設計流量的2-3倍,遠端用戶流量是設計流量的0.2-0.5倍,近熱遠冷的現象普遍存在。為了提高末端用戶的室溫,有些供熱系統採取了增大循環流量的方法,在流量受限制的條件下,則採用提高系統供水溫度和熱源供熱量的方法。這種運行方式是靠增加電耗熱耗來消除熱力工況的失調掩蓋水力失調的存在,若採用該閥,則能從根本上解決水力失調的問題,各用戶的流量均能按設計流量分配,近端和遠端的用戶室溫全部能達到設計標準18±2℃。

3、節水

95-75℃熱水供暖系統,循環流量的控制指標2-3L/㎡h,補給水率在3%以下。實際情況由於熱網嚴重失水,補給水率在3-5%是一般情況,有的鍋爐房補給水率高達6-7%,致使原設定的離子交換器出水量不能滿足要求而上生水。嚴重失水的主要原因,是由於末端用戶室溫達不到要求而私自放水取熱。據調查僅補給水的費用就高達1-1.5元/㎡年。安裝本產品後,由於系統水力、熱力工況穩定,補給水率大大下降,一般由原來的3-5%降到1%左右,平均可節水100-150L/㎡年。
流量控制器與手動調節閥或平衡閥比較
對於安裝手動調節閥或平衡閥進行系統調試時,當調整某一用戶時,其它用戶的流量也隨之變化。如果要將整個管網的水力工況調平衡,需多次反覆地調節閥門。對於流量控制器來說,僅需一次即可將整個管網的水力工況調整平衡,滿足用戶的設計流量。
空侶網暖通專家提供)

流量控制器的性能參數

流量控制器的最大特點是:當自力式流量控制閥進口、出口壓差變化時,通過自力式流量控制閥的流量恆定不變。
流量控制器的性能參數有:流量控制精度、工作壓差範圍、啟動壓差。
流量控制精度指的是流量控制器的控制流量的誤差,行業標準中的誤差要求小於等於8%,A類產品的誤差小於等於5%。流量控制精度的高低取決於流量控制器的設計、加工和材質。
工作壓差範圍指的是當流量控制器進口、出口壓差變化在多大範圍時,能保持通過流量控制器的流量恆定不變。行業標準中規定工作壓差範圍0.03-0.3MPa,A類產品工作壓差範圍達到0.03-0.4MPa。工作壓差範圍的大小取決於自力式流量控制閥的設計。
啟動壓差指的是自力式流量控制閥達到設定流量時所需要的最小壓差。這個參數是一個重要參數,它實際上就是工作壓差範圍中的最小壓差值。按照行業標準工作壓差的規定,這個啟動壓差是0.03MPa。啟動壓差的大小取決於自力式流量控制閥的設計和加工。

流量控制器的選型

流量控制器,即水流開關:是用於電熱水器、太陽能熱水器、空調器以及其他水系統的水循環控制、進出水控制、水加熱控制、水泵開關控制、電磁閥通斷控制或出水斷電、出水通電控制等過程,當達到一定流量後將水流轉換為開關式電信號的感測器件。 流量開關由磁芯、復位彈簧、鍛銅或聚碳外殼和感測器組成。外殼為H58鍛銅或聚碳製造,磁芯採用釹鐵硼永磁材料,感測器磁控開關則為進口中功率元件。進水端與出水端接口均為G1/2〃標準管螺紋。 工作原理:當管路中的水流量大於0.75L/min流量時,磁芯在水流作用下產生位移並帶動磁源產生磁控作用使感測器輸出“1”開關信號,該信號輸入到設備控制系統,經功率擴放大後實現以水流量控制的目的。當管路中的水流量小於0.75L/min流量後,磁芯在復位彈簧推力作用下帶動磁源回位,使感測器輸出 “0”開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點。

主要技術參數

外觀尺寸:長X直徑=62mmXΦ22mm
適宜環境溫度 ≥1℃
適宜工作溫度 ≤100℃
最小啟動流量 ≥0.75L/min
最大通過流量 ≤5L/min
額定工作壓力 ≤0.65Mpa
殼體最大承壓 ≤1.5Mpa
信號輸出負載 DC24V/1A、AC36V/1A或AC220V/0.1A

適應範圍與條件

(1)環境溫度不低於0℃。不可敲打殼體。遠離磁性物體。
(2)信號的輸出是開關量,因此控制對象的連線方式必須也是開關控制關係。
(3)控制對象的功率不得大於信號負載能力。
(4)本器件是水介質控制器件,不可用於其他介質控制。
流量感測器由磁芯、復位彈簧、外殼和感測器組成。當液體通過感測器時驅動磁芯動作,引起開關動作。感測器外殼有不同材質的材料可選擇,磁控開關則為進口無件。流量感測器用於電熱水器、太陽能熱水器、空調器以及其他水系列的水循環控制、進出水控制、水加熱控制、水泵開關控制、電磁閥通斷控制或出水斷電、出水通電控制等。
(空侶網暖通專家提供)

示意圖

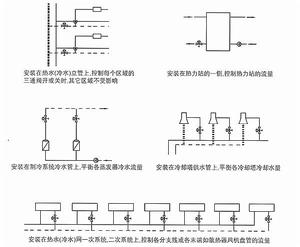

流量控制器的典型安裝示意圖:

河北同力流量控制器安裝示意圖河北同力流量控制器安裝示意圖
