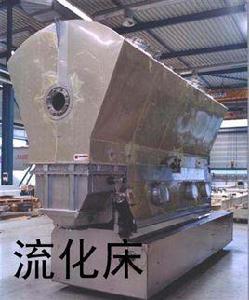

流化床乾燥器

流化床乾燥器

流化床乾燥器又稱沸騰床乾燥器,是利用流態化技術乾燥濕物料。流化床乾燥器種類很多,大致可分為以下幾種:單層流化床乾燥器、多層流化床乾操器、臥式多室流化床乾燥器、脈衝流化床乾燥器、鏇轉快速乾燥器、振動流化床乾燥器、離心流化床千燥器和內熱式流化床乾燥器等。

設備總述

沸騰流化床乾燥器由空氣過濾器、沸騰床主機、鏇風分離器、布袋除塵器、高壓離心通風機、操作台組成。由於乾燥物料的性質不同,配套除塵設備時,可按需要考慮,可同時選擇鏇風分離器、布袋除塵器,也可選擇其中一種。一般來說,比重較大的沖劑及顆粒物料乾燥只需選擇鏇風分離器。比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器,並備有氣力送料裝置及皮帶輸機供選擇。

分類:

按照被乾燥物料,可分為三類:(1)適用於粒狀物料;(2)適用於膏狀物料;(3)適用於懸浮液和溶液等具有流動性的物料。

按操作條件不同,可分為兩類:連續式和間歇式。

按結構狀態,可分為一般流化型、攪拌流化型、振動流化型、脈衝流化型、碰撞流化型。

工作原理:

散粒狀固體物料由加料器加入流化床乾燥器中,過濾後的潔淨空氣加熱後由鼓風機送入流化床底部經分布板與固體物料接觸,形成流化態達到氣固的熱質交換。物料乾燥後由排料口排出,廢氣由沸騰床頂部排出經鏇風除塵器組和布袋除塵器回收固體粉料後排空。

蒸氣、電、熱風爐均可配用(按用戶要求配套)。

特點:

可實行自動化生產,是連續式乾燥設備。乾燥速度快,溫度低,能保證生產質量,符合藥品生產GMP要求。

套用範圍:

它適用於散粒狀物料的乾燥,如醫藥藥品中的原料藥、壓片顆粒料、中藥;中劑、化工原料中的塑膠樹脂、檸檬酸和其它粉狀、顆粒狀物料的乾燥除濕,還用於食品飲料;中劑,糧食加工,玉米胚芽、飼料等的乾燥,以及礦粉、金屬粉等物料。 物料的粒徑最大可達6mm.最佳為0.5-3mm。

除濕/乾燥床

使加熱的外界空氣流過水分飽和的除濕/乾燥床上方,

以完成除濕/乾燥床吸收的水分將釋放出來,

當除濕/乾燥床足夠乾燥後,將會使其冷卻,

並在另一乾燥床的水分達到飽和後重新換入閉環中.
