TDS2022C示波器簡介

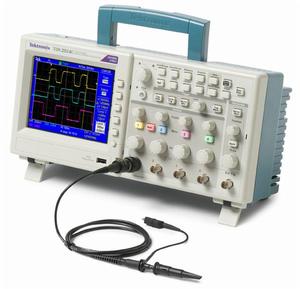

Tektronix泰克TDS2022C數字示波器美國泰克Tektronix TDS2022C數字存儲示波器200MHz, 2.0GS/s, 雙通道數字示波器在緊 湊的設計中提供了經濟的性能。泰克TDS2022C示波器標配USB連線、16 種自動測量、極限測試、數據記錄和上下文相關幫助，採用泰克專有技術，數字實時採樣結構可以準確查看小的信號細節，幫助您在更少的時間內完成更多工作。
全球示波器市場的領導廠商Tektronix泰克，全球80%工程師首選的示波器品牌，TDS2000C/TBS1000全球銷量突破50萬台。TDS2022C數字示波器在緊湊的設計中為您提供：
泰克專利技術和專用ASIC晶片
數字實時採樣技術，可以準確查看微小的信號細節
標配多種功能包括USB連線、16種自動測量、極限測試
內置幫助選單及標配終身保修，降低擁有成本
泰克TDS2022C示波器都每條通道標配TPP0101無源探頭100MHz,10X或TPP0201探頭200 MHz,10X
泰克TDS2022C功能特點
| 特點 | 優點 |
| 數字實時採樣 | 泰克專有採樣技術，在所有時間所有通道上提供至少10X過採樣率，準確捕獲信號。 |
| 內置分析工具 | 16種自動測量、FFT分析、波形數學運算和游標，簡化設備分析。 |
| 波形極限測試 | 測試通過/失敗摘要表，清楚地顯示多少個波形位於指定模板極限範圍內，消除錯誤。 |
| 幫助選單 | 內置上下文相關幫助系統，在需要的時間和地方獲得所需幫助。 |
| 專用前面板控制功能 | 簡便易用的前面板控制功能，減少學習時間，用更多的時間完成自己的工作。 |
| 前面板USB主機連線埠 | 迅速存儲和傳送波形和設定。 |
| USB PC連線 | 後面板USB設備連線埠，簡便地連線個人電腦；使用NI LabVIEW SignalExpress™軟體控制示波器，記錄數據，簡化數據傳送，存檔測試結果。 |
| 明亮的彩色顯示器 | 明亮的有源彩色顯示器，在遠處、在某個角度或在光線暗的情況下清楚地查看波形和測量結果 |
| 終身保修 | 標配終身保修，降低擁有成本。 |
泰克TDS2000C數字示波器系列參數對比
| 型號 | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
| 顯示器 | TFT | TFT | TFT | TFT |
| 頻寬 | 100MHz | 100MHz | 200MHz | 200MHz |
| 通道數量 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號均包括 | |||
| 每條通道 採樣率 | 2.0GS/s | 2.0GS/s | 2.0GS/s | 2.0GS/s |
| 記錄長度 | 所有型號所有時基上2.5k點 | |||
| 垂直解析度 | 8位 | |||
| 垂直靈敏度 | 準後微調時，所有型號2 mV - 5 V/div | |||
| DC垂直精度 | 所有型號上±3% | |||
| 垂直縮放 | 垂直擴展或壓縮實時波形或停止的波形 | |||
| 最大輸入 | 300VRMS CAT II; 在超過100 kHz時額定值以20 dB/10 Hz下降, 在3 MHz時為13Vpk-pk AC | |||
| 位置範圍 | mV - 200 mV/div +2 V; >200 mV-5 V/div +50 V | |||
| 頻寬限制 | 所有型號為20 MHz | |||
| 輸入耦合 | 所有型號上AC, DC, GND | |||
| 輸入阻抗 | 1 MΩ並聯, 20pF | |||
| 時基範圍 | 2.5ns-50s/div | 2.5ns-50s/div | 2.5ns-50s/div | 2.5ns-50s/div |
| 時基精度 | 50 ppm | |||
| 水平縮放 | 水平擴展或摺疊活動的波形或停止的波形 | |||
| USB連線埠 | 前面板上的USB主機連線埠支持USB快閃記憶體驅動器 儀器背面的USB設備連線埠支持連線PC及兼容PictBridge的所有印表機 | |||
| GPIB | 可選 | |||
| 參考波形顯示 | (2)個2.5 K點參考波形 | |||
