波齒複合墊片

壓縮率20% 0.325Gs (0.02)

簡介

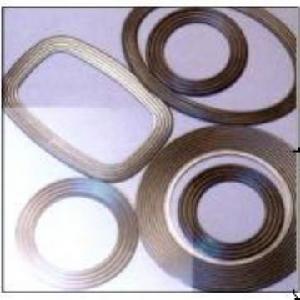

波齒複合墊片通過模壓、滾壓或車削等工藝把金屬平環加工成同心的波形圈，表面貼上膨脹石墨或四氟等非金屬，是針對那些對墊片回彈要求較高的地方，它有極好的熱傳導，能滿足高溫、高壓及易腐蝕的場合，尺寸任意，金屬材質可選。

波齒複合墊片

波齒複合墊片通過模壓、滾壓或車削等工藝把金屬平環加工成同心的波形圈，表面貼上膨脹石墨或四氟等非金屬，是針對那些對墊片回彈要求較高的地方，波形墊片具有極好的熱傳導性，能滿足高溫、高壓及易腐蝕的場合，尺寸任意，金屬材質可選。波齒複合墊片基本屬於線接觸密封墊片，由波紋提供機械支撐，其回彈性能根據採用的形式、金屬厚度、波紋間距及波紋高度來決定一般在波齒墊片二面貼上石墨層，可用於不太平整的密封面。此產品在一般套用場合可再生使用，相當經濟有效。可直接代替纏繞墊片及包覆型墊片使用。 適用於高溫高壓場合如壓力容器、換熱器、閥門、管道等法蘭聯接的密封件。

技術參數

壓縮率20% min回彈率40% min最大壓力300 bar (根據溫度)pH 值0-14墊片係數Gb psi (MPa)
557 (3.8)
a
0.325Gs psi (MPa)2.21 (0.02)

材質特性

金屬材質密封層材料溫度 ℃壓力Bar304石墨-196 ~ 600300304L膨體四氟ePTFE-268 ~ 315280316銀-200 ~ 750250316L
