簡介
汽水混合噴射器是讓蒸汽與水混合，從而瞬間換熱，然後從換熱區噴射出去。它利用蒸汽直接對水（或液體）進行加熱升溫。它是浴池給水、生產生活用熱水供應及熱水採暖系統中最理想的蒸汽加熱設備。同時廣泛用於食品釀造、醫藥、化工、石油、橡膠、造紙等行業的流體的混合與加熱。
用途
主要套用
1. 採暖熱水的製備。
2. 電廠生水加熱及回收利用低壓除氧器排汽加熱除鹽水。
3. 化工、石油、輕工等行業回收低壓乏汽，用於製取熱水。
4. 醫院、賓館、浴池及居民等生活用熱水的制熱水。
特殊用途
1.回收低壓放散汽
a.低於大氣壓的放散汽
b.高於大氣壓的放散汽
2.回收料液揮發的酸氣、霧氣等放散氣
3.電廠的高低壓加熱系統
4.可製造重油和蒸汽的理想混合物以供燃燒使用
5.蒸發系統的抽低壓
6.液態物料加熱
在石油、化工、紡織、冶金等行業中，經常需要對有腐蝕性、易結垢、結疤的液態物料進行加熱提溫。傳統的加熱方法大多都是採用表面式加熱器或採用直接將蒸汽通入料液槽中的直通式加熱方式。前一種加熱方式是連續性的，但由於料液在表面式加熱器中的流速較小，停留時間長，所以加熱管更易被腐蝕、管壁結疤更嚴重。而後一種加熱方式只能是間斷性的，系統複雜、熱效率低、生產效率低。而且系統運行時產生的帶腐蝕性物質和刺激性氣味的放散汽嚴重污染了周邊環境，系統震動、噪音極大。由於以上兩種加熱方式的不科學性，導致設備時運時停，增加了維護檢修工作量及費用，降低了熱效率，增加了生產成本，從而影響了企業的總體經濟效益。
西門熱水機械生產的汽水混合噴射器能夠代替以上兩種加熱方式，由於它先進的設計和工作原理，決定其具有耐腐蝕、耐沖刷、不結垢、不結疤的優點。
使用情況介紹：該項技術已在陝西、山東、山西、甘肅、遼寧、四川、福建、內蒙古等地的發電廠、化工廠、煉油廠、氧化鋁廠以及其它如食品、釀酒、造紙、紡織等行業的除鹽水加熱、工業用熱水以及採暖用熱水製取、低壓乏汽回收、抽低壓、液態物料提溫、腐蝕性以及帶刺激性氣味氣體的抽吸排放等方面得到廣泛推廣使用，取得良好效果，經濟效益顯著。
結構及工作原理

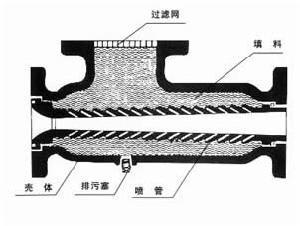

汽水混合噴射器由芯管（拉伐爾噴管）和外殼組成，芯管壁有很多斜孔，芯管進水端相對很小部位為喉口，芯管中間部分是混合加熱區，芯管與外殼之間是蒸汽區。工作過程中，冷水從喉口高速噴入加熱區，同時，蒸汽從芯管斜孔高速噴入加熱區，汽水混合換熱，生產熱水。核心部件是芯管，其流線形狀、喉部口徑、斜孔數量、斜孔角度等都是關鍵，綜合影響到噪音、振動、壓力損失等使用效果。在生產中有嚴格的技術要求，這也是該產品的核心技術。西門熱水機械專注於行業發展23年，站在無與倫比的領先高度。標準拉伐爾噴管，又名拉瓦爾噴管、拉法爾噴管，是瑞典人Laval 發明的，是火箭發動機和航空發動機最常用的構件。
原理圖安裝
1、汽水混合噴射器可水平安裝，也可垂直安裝，但是蒸汽噴入方向只能水平或向下。
2、在蒸汽管道近汽水混合噴射器處，需要安裝止回閥、過濾器。如以循環泵作為系統循環動力時，最好在蒸汽管道上加裝電磁閥，以便停電時能自動切斷汽源。
3、啟動時，應先開水閥，後開汽閥。停止運行時，應先關汽閥，後關水閥。
4、調節水量，只能在汽水混合加熱器進水側進行。
5、汽水混合噴射器一般安裝在水泵的吸水側，但在高溫採暖系統中，水泵無法承受高溫時，汽水混合噴射器也可安裝在水泵的出水側。汽水混合噴射器安裝在水泵吸水側為優先安裝方式（必要時可配熱水泵）。
注意事項
1、管道式汽水混合加熱器正常工作壓力，蒸汽區壓力大於加熱區壓力0.05MPa。
2、汽水混合噴射器，在正常工作過程中，蒸汽與水在高速和大面積狀態下混合換熱，無噪音、無振動，只有絲絲汽流聲。
3、除了非正規工廠產品會產生噪音和振動外，不正確使用噴射器，也會產生噪音和振動。
4、如果蒸汽區壓力低於加熱區壓力，蒸汽不能進入水中，加熱器不能工作。
5、如果噴射器蒸汽區與加熱區壓力差太小，蒸汽不能高速噴入加熱區，而是類似於氣泡狀進入加熱區，蒸汽與水小面積接觸換熱，會產生噪音。
6、如果蒸汽壓力不穩定，噴射器也不能正常工作。當蒸汽區壓力小於加熱區壓力時，水回流到蒸汽區，管道系統壓力瞬間下降；當蒸汽區壓力大於加熱區壓力，蒸汽擠壓回流水沖向加熱區，管道系統壓力瞬間上升。如此反覆，對管道系統產生衝擊，而產生振動，即我們常說的水錘。
7、如果水回流到蒸汽區，蒸汽與水更小面積接觸換熱，而產生更大噪音，甚至是可怕的爆炸聲音。
8、如果蒸汽管道不通暢，或蒸汽管道太小，噴射器蒸汽區壓力遠小於蒸汽靜態壓力。如果蒸汽區壓力小於加熱區壓力時，水回流到蒸汽區；如果水回流到蒸汽區，堵塞蒸汽斜孔，蒸汽區壓力等於蒸汽靜態壓力，蒸汽擠壓回流水沖向加熱區。如此，類似於蒸汽壓力不穩定，而產生噪音和振動。
