水蒸氣透過率測定儀

檢測意義

阻隔性能就是阻隔水蒸氣性能,是指包裝材料對液體、水蒸氣等滲透物的阻隔作用。阻隔水蒸氣性能是影響產品貨架期質量的重要因素之一,也是分析貨架期的重要參考之一。企業通過對該項檢測項目的測試分析,能解決由於產品對水蒸氣敏感而產生的受潮變質等問題。

適用範圍

水蒸氣透過率測定儀主要適用於塑膠薄膜、複合膜等膜、片狀材料、高阻隔材料、太陽能背板、金屬箔片、防水卷材及塑膠、橡膠、紙質、玻璃、金屬等材料的瓶、袋、罐、盒等包裝容器的水蒸氣透過率的測定。通過水蒸氣透過率的測定,達到控制與調節包裝材料等產品的技術指標、滿足產品套用的不同需求。

儀器分類

根據市面上儀器的測試原理來劃分,可分為:稱重法透濕儀、電解法透濕儀、紅外檢測法透濕儀、濕度法透濕儀。其中,稱重法透濕儀又可稱為 杯式法透濕儀、重量法透濕儀。

測試原理

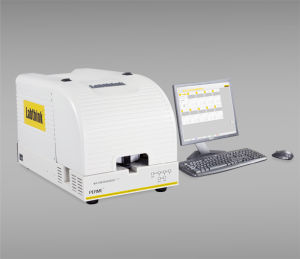

紅外法水蒸氣透過率測定儀紅外法水蒸氣透過率測定儀
1、紅外法:
採用紅外感測器法測試原理,將預先處理好的試樣夾緊於測試腔之間,具有穩定相對濕度的氮氣在薄膜的一側流動,乾燥氮氣在薄膜的另一側流動;由於濕度梯度的存在,水蒸氣會從高濕側穿過薄膜擴散到低濕側;在低濕側,透過的水蒸氣被流動的乾燥氮氣攜帶至紅外感測器,進入感測器時會產生同比例的電信號,通過對感測器電信號的分析計算,從而得出試樣的水蒸氣透過率等參數。對於包裝容器而言,乾燥氮氣則在容器內流動,容器外側處於高濕狀態。

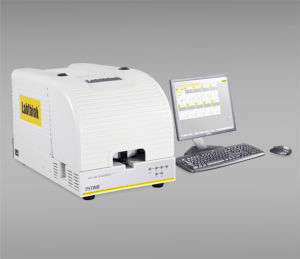

電解法水蒸氣透過率測定儀電解法水蒸氣透過率測定儀

2、電解法:
採用電解感測器法測試原理,具有穩定相對濕度的氮氣在薄膜的一側流動,乾燥氮氣在薄膜的另一側流動;由於濕度梯度的存在,水蒸氣會從高濕側穿過薄膜擴散到低濕側;在低濕側,透過的水蒸氣被流動的乾燥氮氣攜帶至感測器,進入感測器時會產生同比例的電信號,通過對感測器電信號的分析計算,從而得出試樣的水蒸氣透過率等參數。對於包裝容器而言,乾燥氮氣則在容器內流動,容器外側處於高濕狀態。

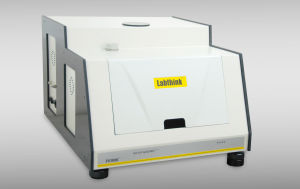

稱重法水蒸氣透過率測定儀稱重法水蒸氣透過率測定儀
3、稱重法:

採用透濕杯稱重法測試原理,在一定的溫度下,使試樣的兩側形成一特定的濕度差,水蒸氣透過透濕杯中的試樣進入乾燥的一側,通過測定透濕杯重量隨時間的變化量,從而求出試樣的水蒸氣透過率等參數。
4、濕度法:
把待測試樣夾在恆溫的乾、濕腔之間,由測試腔內的感測器分析腔內濕度的變化,並跟蹤由預設下限值至上限值所需的時間,通過連續多次測量和系統分析,求出試樣的水蒸氣透過率和透濕係數。

標準參數

GB/T 26253

GB/T 26253《塑膠薄膜和薄片水蒸氣透過率的測定---紅外檢測器法》已於2011年初正式頒布,將於2011年6月1日正式實施。該方法標準採用ISO 15106-2標準為基礎,由上海市食品藥品包裝材料測試所、國家塑膠製品質量監督檢驗中心(北京)共同編定。

ISO 15106

ISO 15106
This part of ISO 15106 specifies an instrumental method for determining the water vapour transmission rate of plastic film, plastic sheeting and multi-layer structures including plastics, using an electrolytic detection sensor.
NOTE The method provides rapid measurement over a wide range of water vapour transmission rates.

技術參數以及儀器配置

1、紅外法:①薄膜測試:
測試範圍:0.001~100g/m2·24h(常規)
0.02~1000g/m2·24h(可選)
試樣尺寸:108mmx108mm
試樣數量:3件(數據各自獨立)
擴展能力:不低於10台衛星機
試樣厚度:≤3mm
測試面積:50cm2
控溫範圍:15℃~55℃(常規)
控溫精度:±0.1℃(常規)
控濕範圍:0%RH、35%RH~90%RH、100%RH
控濕精度:±1%RH
載氣:99.999%高純氮氣(氣源用戶自備)
載氣流量:0~200mL/min
載氣壓力:0.28MPa/40.6psi
接口尺寸:1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:70kg
②容器測試(另購):
測試範圍:0.0001~0.5g/pkg·d
0.00001~0.07g/pkg·d
試樣尺寸:控溫1個容器:小於Ф180mm,高度小於380mm
控溫3個容器:小於Ф100mm,高度小於380mm
非控溫尺寸不限
試樣數量:3件(數據各自獨立)
擴展能力:不低於10台衛星機
控溫範圍:15℃~55℃(常規)
控溫精度:±0.1℃(常規)
控濕範圍:0%RH、35%RH~90%RH、100%RH
控濕精度:±1%RH
載氣:99.999%高純氮氣(氣源用戶自備)
載氣流量:0~200mL/min
載氣壓力:0.28MPa/40.6psi
接口尺寸:1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:70kg

儀器配置:
標準配置:主機、計算機、專業軟體、精密減壓閥、進口氣體管路與接口、通信電纜、取樣器、真空脂、海綿墊
選購件:衛星機、容器測試附屬檔案、容器測試控溫裝置、標準膜、容器封口附屬檔案、取樣刀、真空脂、印表機
備註:本機氣源進口為1/8英寸金屬管;氣源、蒸餾水用戶自備。

2、電解法:

①薄膜測試:
測試範圍:0.001~40g/m2·24h(常規)
0.01~1000g/m2·24h(可選)
試樣數量:1~3件(數據各自獨立)
解析度:0.001g/m2·24h
試樣尺寸:108mmx108mm
試樣厚度:≤3mm
測試面積:50cm2
控溫範圍:15℃~55℃(常規)
控溫精度:±0.1℃(常規)
控濕範圍:0%RH、35%RH~90%RH、100%RH
控濕精度:±1%RH
載氣:99.999%高純氮氣(氣源用戶自備)
載氣流量:100mL/min
載氣壓力:≥0.28MPa
接口尺寸1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:70kg
②容器測試(另購):
測試範圍:0.0001~0.2g/pkg·d
試樣數量:1~3件(數據各自獨立)
解析度:0.00001g/pkg·d
試樣尺寸:控溫1個容器:小於Ф180mm,高度小於380mm
控溫3個容器:小於Ф100mm,高度小於380mm
非控溫尺寸不限
控溫範圍:15℃~55℃(常規)
控溫精度:±0.1℃(常規)
控濕範圍:0%RH、35%RH~90%RH、100%RH
控濕精度:±1%RH
載氣:99.999%高純氮氣(氣源用戶自備)
載氣流量:100mL/min
載氣壓力:≥0.28MPa
接口尺寸1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:70kg
儀器配置:
標準配置:主機、計算機、專業軟體、通信電纜、真空脂、取樣器、供氣閥門管件、海綿墊
選購件:衛星機、容器測試附屬檔案、容器測試控溫裝置、標準膜、容器封口附屬檔案、取樣刀、真空脂

3、稱重法:

測試範圍:0.1~10,000g/m2·24h(常規)
試樣數量:1~3件(數據各自獨立)
測試精度:0.01g/m2·24h
系統解析度:0.0001g
試驗溫度:15℃~55℃(常規)
控溫精度:±0.1℃(常規)
試驗濕度:10%RH~98%RH(標準90%RH)
控濕精度:±1%RH
吹掃風速:0.5~2.5m/s(非標可選)
測試面積:33cm2
試樣厚度:≤3mm(其他厚度可定製)
試樣尺寸:Φ74mm
試驗箱容積:27L
氣源:空氣
氣源壓力:0.6MPa
接口尺寸:Φ4mm聚氨酯管
外形尺寸:580mm(L)×680mm(W)×470mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:83kg

儀器配置:
標準配置:主機、內嵌軟體、標準計算機液晶顯示器、鍵盤、滑鼠、透濕杯、氣體乾燥裝置、自動乾燥過濾器、校驗砝碼、取樣器、供氣閥門管件
選購件:標準膜、空壓機、乾燥劑、印表機(需兼容標準PCL3列印命令語言)、LystemTM實驗室數據共享系統
註:本機氣源進口為Φ4mm聚氨酯管;氣源、蒸餾水用戶自備。

4、濕度法:

技術指標:
測試範圍:0.05~1000g/m2·24h
解析度:0.01g/m2·24h
試樣尺寸:108mm×108mm
試樣厚度:≤3mm
測試面積:50cm2
控溫範圍:15℃~55℃(室溫23℃)
控溫精度:0.1℃
試驗濕度:0~100%RH
試樣數量:3件(數據各自獨立)
氣源:乾燥空氣(氣源用戶自備)
接口尺寸:Φ6mm聚氨酯管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85~264)V(47~63)Hz
淨重:55kg
產品配置:
標準配置:主機、內嵌軟體、標準計算機液晶顯示器、滑鼠、鍵盤、真空脂、取樣器、供氣閥門管件
選購件:標準膜、取樣刀、真空脂、Lystem™實驗室數據共享系統、印表機(需兼容標準PCL3列印命令語言)
備註:本機氣源接口系Φ6mm聚氨酯管;氣源、試驗用蒸餾水(HPLC級)用戶自備
