物化性質

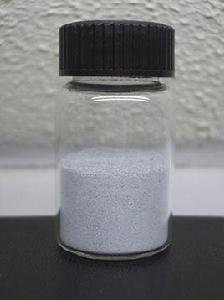

氧化鉬外觀呈無色或黃白色粉末，屬於斜方晶繫結晶。最大粒徑5mm，比重4.692g/cm ，600℃以上開始升華。在空氣中很穩定，極微溶於水，不溶於一般酸，可溶於氨水、鹼、氫氟酸和濃硫酸。
在空氣中很穩定，通入乾燥氯化氫，加熱升華成淡黃色針狀結晶。與鹵素化合物如五氟化溴、三氟化氯發生劇烈反應。受高熱分解，放出有毒的煙氣。有毒，有還原性。
合成方法
鉬酸銨熱分解法：將輝鉬精礦粉碎至60～80目，放人焙燒爐中於500～550℃氧化焙燒，用氨水浸出，得鉬酸銨溶液除去雜質後，加熱至40～45℃，在攪拌下加入硝酸中和至pH=1.5，生成八鉬酸銨沉澱，經過濾，離心脫水後，溶於70～80℃的氨水中，再蒸發濃縮，得到仲鉬酸銨，然後在550～600℃下進行熱分解，得三氧化鉬成品。其反應方程式為：
(NH)MoO+ 14HNO→ (NH)O·8MoO·4HO↓ + 14NHNO+ 3HO
7[(NH)O·8MoO·4HO] + 2NH·HO + 3HO → 8[(NH)O·7MoO·4HO]↓
3(NH)O·7MoO·4HO → 7MoO+ 6NH↑ + 7HO
概念工業氧化鉬
鉬焙砂（通常叫工業氧化鉬）是添加於合金和不鏽鋼中的主要鉬產品，為了滿足煉鋼的要求。
形式
為了滿足煉鋼的要求，工業氧化鉬產品有多種形式及多種包裝。
工業氧化鉬粉：有袋裝、桶裝和罐裝 工業氧化鉬球：呈無碳球狀，有袋裝和桶裝 工業氧化鉬塊：呈含碳塊狀，10kg箱裝工業氧化鉬經過升華後提純可製備出高純MoO，並用濕法化學工藝可生產出許多純的鉬化學品（主要是氧化鉬和鉬酸鹽）。
原理
首先在鹼性介質（銨或氫氧化鈉）中分解，然後經過沉澱和過濾（或溶劑萃取）除去雜質。 所得到的鉬酸銨溶液經過結晶或酸沉可轉化為各種鉬產品。 這些鉬產品經煅燒可進一步加工成高純三氧化鉬。
用途
1、用於比色法測定血糖鍵供、蛋白質、酚、砷、鉛、鉍等，生物鹼檢驗。也用於製備鉬鹽、鉬合金。
2、石油工業中用作催化劑。還可用於搪瓷釉藥顏料及藥物等。
3、本品為添加型阻燃劑，具有阻燃和抑煙雙重功能，與其他阻燃劑復配可降低成本，提高阻燃性，減小發煙量。三氧化鉬也有阻燃和抑煙的雙重作用，它與三水合氫氧化鋁和氧化銻都顯示了一定的協同效果。
4、光譜分析試劑。血糖、蛋白質、生物鹼、砷、酚的檢測。五氧化二磷、三氧化二砷、雙氧水的還原劑。
5、三氧化鉬在配製鉬酸鹽中用於電鍍或用作金屬氧化添加。
安全信息
危險運輸編碼：暫無
危險品標誌：有害
安全標識：S22S23
危險標識：R36/37R48/20/22
計算化學數據
1、疏水參數計算參考值（XlogP）：無
2、氫鍵供體數量：0
3、氫鍵受體數量：3
4、可鏇轉化學鍵數量：0
5、互變異構體數量：無
6、拓撲分子極性表面積：51.2
7、重原子數量：4
8、表面電荷：0
9、複雜度：61.8
10、同位素原子數量：0
11、確定原子立構中心數量：0
12、不確定原子立構中心數量：0
13、確定化學鍵立構中心數量：0
14、不確定化學鍵立構中心數量：0
15、共價鍵單元數量：1
