氣體冷卻塔

氣體冷卻塔

氣體冷卻塔冷卻塔是利用水和空氣的接觸,通過蒸發作用來散去工業上或製冷空調中產生的廢熱的一種設備。 二、按熱水和空氣的接觸方式分有濕式冷卻塔、乾式冷卻塔、乾濕式冷卻塔。 三、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流(交流)式冷卻塔、混流式冷卻塔。

氣體冷卻塔氣體冷卻塔
火力發電廠一般都有冷卻塔。水經加熱後,產生高壓氣體推動汽輪機發電,而剩餘的氣體需冷卻,其工作原理是這樣的:電廠的冷卻塔上的水是用泵打上去,經過布水器將水均勻地散開落下來,一般情況下冷卻塔高度為幾十米,象個巨大的煙囪,能將空氣從下面抽上去,在空氣和水滴接觸的過程中將熱量帶走,從而起到冷卻水的作用。中央空調也有冷卻塔作用是起到冷卻循環液的作用。還有專業生產玻璃鋼冷卻塔,俗稱冷卻水塔、冷水塔、涼水塔、玻璃鋼塔、水塔等,主要有方形、圓形、橫流式、逆流式、無填料噴霧式系列冷卻塔。

工作原理

氣體冷卻塔氣體冷卻塔
冷卻塔是利用水和空氣的接觸,通過蒸發作用來散去工業上或製冷空調中產生的廢熱的一種設備。基本原理是:乾燥(低焓值)的空氣經過風機的抽動後,自進風網處進入冷卻塔內;飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動,濕熱(高焓值)的水自播水系統灑入塔內。當水滴和空氣接觸時,一方面由於空氣與不的直接傳熱,另一方面由於水蒸汽表面和空氣之間存在壓力差,在壓力的作用下產生蒸發現象,帶到目前為走蒸發潛熱,將水中的熱量帶走即蒸發傳熱,從而達到降溫之目的。

工作過程

圓形逆流式冷卻塔的工作過程為例:熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內,通過播水管上的小孔將水均勻地播灑在填料上面;乾燥的低晗值的空氣在風機的作用下由底部入風網進入塔內,熱水流經填料表面時形成水膜和空氣進行熱交換,高濕度高晗值的熱風從頂部抽出,冷卻水滴入底盆內,經出水管流入主機。一般情況下,進入塔內的空氣、是乾燥低濕球溫度的空氣,水和空氣之間明顯存在著水分子的濃度差和動能壓力差,當風機運行時,在塔內靜壓的作用下,水分子不斷地向空氣中蒸發,成為水蒸氣分子,剩餘的水分子的平均動能便會降低,從而使循環水的溫度下降。從以上分析可以看出,蒸發降溫與空氣的溫度(通常說的幹球溫度)低於或高於水溫無關,只要水分子能不斷地向空氣中蒸發,水溫就會降低。但是,水向空氣中的蒸發不會無休止地進行下去。當與水接觸的空氣不飽和時,水分子不斷地向空氣中蒸發,但當水氣接觸面上的空氣達到飽和時,水分子就蒸發不出去,而是處於一種動平衡狀態。蒸發出去的水分子數量等於從空氣中返回到水中的水分子的數量,水溫保持不變。由此可以看出,與水接觸的空氣越乾燥,蒸發就越容易進行,水溫就容易降低。

分類

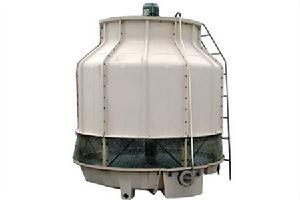

氣體冷卻塔工業用玻璃鋼冷卻塔
一、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔。
二、按熱水和空氣的接觸方式分有濕式冷卻塔、乾式冷卻塔、乾濕式冷卻塔
三、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流(交流)式冷卻塔、混流式冷卻塔。
四、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。
五、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音型冷卻塔
六、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。

適用範圍

氣體冷卻塔氣體冷卻塔
工業生產或製冷工藝過程中產生的廢熱,一般要用冷卻水來導走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換,使廢熱傳輸給空氣並散入大氣中。例如:火電廠內,鍋爐將水加熱成高溫高壓蒸汽,推動汽輪機做功使發電機發電,經汽輪機作功後的廢汽排入冷凝器,與冷卻水進行熱交換凝結成水,再用水泵打回鍋爐循環使用。這一過程中乏汽的廢熱傳給了冷卻水,使水溫度升高,挾帶廢熱的冷卻水,在冷卻塔中將熱量傳遞給空氣,從風筒處排入大氣環境中。冷卻塔套用範圍:主要套用於空調冷卻系統、冷凍系列、注塑、製革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域,套用最多的為空調冷卻、冷凍、塑膠化工行業。

結構形式

氣體冷卻塔耐高溫通風筒
為了節約能源,大型冷卻塔多用自然通風冷卻塔,它由通風筒、人字柱、環基、淋水裝置和塔心材料組成。
通風筒多為鋼筋混凝土雙曲線鏇轉殼,具有較好的結構力學和流體力學特性。殼體下部邊緣支承在等距離的V形或X形斜支柱上,以構成冷卻塔的進風口。殼體的荷載經斜支柱傳到基礎上。基礎多做成帶斜面的環形基礎以承受由斜支柱傳來的部分環拉力,也可做成分離的單個基礎或樁基礎。
通風筒的喉部直徑最小,當計算殼體受壓穩定時,殼壁最薄,由此向上直徑逐漸增大構成氣流出口擴散段,塔頂處設有剛性環,喉部以下按雙曲線形逐漸擴大,下段殼壁也相應加厚,形成一個具有一定剛度的下環梁。通風筒也可做成截頭錐殼或組合錐殼,或用鋼構架外包木護板或石棉水泥護板的多邊形塔筒。德國施梅豪森核電站的一座高146米的乾式冷卻塔中採用了網索結構的塔筒,外包鋁質護板,外包鋁質護板,具有較好的抗震和抗風性能。
