氣門間隙
氣門間隙氣門間隙檢查調整步驟

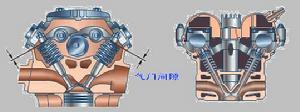

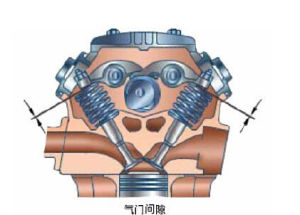

首先大家要知道氣門搖臂與氣門的間隙（即氣門腳間隙
氣門間隙）之所以存在，是因為進排氣門均安裝在燃燒室的頂端，也是溫度最高之處，為了留有膨脹的空間，因而必須存有空隙，至於間隙的大小，因廠家設計不同而不一致，通常在0.2~0.25mm之間。發動機氣門搖臂與此氣門之間經過長久的動作及磨耗，間隙會愈變愈大，所以才有氣門腳間隙的調整。然而並非所有汽車均需調整氣門腳間隙，有些車輛氣門間隙屬於油壓自動調整，就不需要調整氣門間隙了。
（1）拆下氣門室蓋。拆下氣門室蓋的固定螺絲，小心取下氣門室蓋，注意不要損壞氣門室蓋襯墊。用抹布擦淨氣門及搖臂軸上的油污，以方便氣門調整作業。
（2）找到一缸壓縮上止點。用搖手柄轉動曲軸或撬動飛輪，使一缸處於壓縮上止點位置。
從發動機前面看，曲軸皮帶輪的正時凹坑與正時記號對準。在部分大型車上飛輪殼的檢視孔1-6缸刻線與飛輪殼正時記號對齊。例如：東風EQ6100-1型發動機，飛輪1-6缸刻線應與飛輪殼的鋼球對齊。
此時從氣門處看：一缸的氣門應都處開關閉的狀態。如果一缸的氣門不全是關閉狀態，說明一缸活塞在下止點位置，您應再轉動曲軸360度， 使一缸處於壓縮上止點位置。
（3）確定各缸處於壓縮上止點的方法。根據發動機構造原理我們知道，各缸處於壓縮上止點時，該缸的氣門均處於關閉狀態。因此，您可以打開分電器蓋並確定各缸高壓分線的位置，搖轉曲軸，當分火頭指向該缸高壓分線位置時，觸點張開的瞬間位置，則該缸處於壓縮行程的上止點位置。這們您便可以比較準確的確定各缸壓縮上止點的位置，方便地調整氣門。
（4）測量氣門間隙。氣門間隙有冷車值和熱車值之分，您在測量時應在符合該車的規定的狀態下進行。
選出符合規格的塞規插入氣門桿與氣門搖臂（或凸輪）之間。稍微拉動塞規，如有輕微的阻力，表示間隙正確。
為了確定間隙是否正常，您可以找出比規格大一號的塞規（例如規定值為0.25mm時，用0.30mm）插入氣門間隙，此時，塞規應無法插入，再用小一號的塞規，應可以順利插入氣門間隙中，如果符合上述要求，氣門間隙沒有問題。
如果上述中任何一項不符合要求，表示氣門間隙不正常，必須調整間隙。
（5）調整氣門間隙
1）氣門間隙的調整。首先鬆開氣門調整螺釘的固定螺帽，把規定厚度的塞規插入氣門間隙處，一手抽拉塞規同手轉動調整螺釘，直到塞規稍微受到阻力為止。
調整妥當之後，塞規插到氣門間隙中央，調整螺釘保持不動，擰緊固定螺帽鎖緊調整螺釘。鎖好螺釘後，再用塞規重新測量氣門間隙，因為您可能在鎖緊時無意轉動了調整螺釘，使氣門間隙改變。如果氣門間隙改變，應重新調整到正確為止。
2）兩次調整法。根據配氣機構構造原理，我們知道，進、排氣門排列有一定的規律。按點火順序和進、排氣門排列順序，可以檢查調整4（四缸機）或6隻氣門（六缸機）的間隙；然後轉動曲軸一周，使四或六缸位於壓縮上止點位置，再調整其餘4或5、6隻氣門。
3）逐缸調整法。由於發動機氣門排列順序不盡相同，因此，記憶進、排氣門的順序困難。也可按發動機的點火順序或噴油順序逐缸調整氣門間隙。為了能準確調整氣門間隙，您可用前面介紹的方法利用分電器分火頭的指向，逐缸調整該缸的進排氣門間隙。
（6）裝復檢查
1）逐缸復檢。全部調整好了以後，再用塞規逐缸檢查一扁如果有不合格的間隙，一定要調整到正確為止。待全部氣門間隙都正確後，再檢查一下所有的固定螺絲是否鎖緊。
2）對稱擰緊氣門室蓋固定螺栓。氣門間隙調整完畢後，用抹布擦淨襯墊、氣門室蓋和缸蓋的結合面，並在這些結合面上塗抹專用的密封膠。然後小心地將襯墊放置於缸蓋上，並對準螺栓孔。
將氣門室蓋放到缸蓋上，擰上所有固定螺絲（不要一次擰緊），然後對稱地、分兩次擰緊固定螺絲（一次擰緊容易損壞襯墊，造成漏油）。裝復其他配件，起動發動機進行檢驗，查看是否有氣門響聲或運轉不平穩的現象。如果有氣門響聲或運轉不平穩現象，說明氣門間隙需要再調整。初次調整氣門，容易出現上述現象，因此您必須認真操作，避免返工。
汽車氣門間隙調整方法
方法(一)
氣門間隙1、在氣門工作面上用軟鉛筆沿徑向每隔4mm劃一條線，將相配的氣門與座接觸，並轉動氣門1/8～1/4轉後取出，如鉛筆線痕跡已全部中斷，且接觸在居中偏下，則表示密封良好；如果有的線未斷，或接觸位置不對，則說明密封不嚴或密封不合要求，需重新研磨或修復。
2、將氣門在相配的座上輕拍數下後，察看氣門及座的工作面，應有明亮完整的光環，且氣門上的光環位置應在工作錐面的居中偏下，則認為已達到密封要求。
3、用帶有氣壓表的氣門密封性試驗器進行檢查，氣門組零件處於裝備狀態，將試器的空氣筒緊緊壓在氣門頭部位置，使容筒端面與汽缸蓋（或汽缸體）結合面保持良好密封，然後捏橡皮球，向空氣容筒內充氣，使具有0.6～0.7MPa的氣壓。如果在半分鐘內氣壓表的讀數不下降，則表示氣門與座的結合密封是良好的。
檢查和調整氣門間隙的原則，應在氣門處於完全關閉、且氣門挺柱落在最低位置時進行，頂置式氣門應測量氣門桿端面與搖臂之間的間隙，側置式氣門則測量氣門桿端面與挺柱之間的間隙，其檢查調整方法有兩種。
1、逐缸調整法。首先找到已缸壓縮終點，調整該缸進排氣門間隙，然後搖轉曲軸，按點火順序逐缸進行。
2、兩次調整法。以六缸發動機按1、5、3、6、2、4點火順序工作為例說明如下：
①先將一缸活塞置於壓縮終點，則該缸的進排氣門必然可調整。
②按“二進三排”的原則。即此時二缸的進氣門和三缸的排氣門必然處於完全關閉狀態，它們也是可以進行檢查、調整的。
③連桿軸徑在同一平面上兩個氣缸，一次只能調整一對氣門，所以此時五缸的排氣門和四缸的進氣門也必然可以檢查調整
④當六缸活塞位於壓縮終點，則其餘未檢查和調整的氣門，必然處於完全關閉狀態。
由此，搖轉曲軸兩次，即可將發動機的所有氣門都進行檢查調整。
方法(二)
(1)劃線法.在研磨過的氣門工作面上,每隔8mm左右用軟鉛筆畫一條線,然後將相配的氣門放在氣門座上鏇轉1/4圈,如所劃的線條均被切斷,則表示密封性良好,如有的線條未被切斷,說明密封不良,需重新研磨。
(2)加壓法,從進、排氣管口各注入50ml煤油,然後施加20～30kPa的氣壓,看是否有煤油經氣門滲出,若滲油應拆下再次研磨
。
(3)塗色法,在氣門工作面上塗上一層貢藍薄膜,在氣門自然壓下氣門座時,相對氣門座鏇轉氣門,此時,若氣門密封面360。都出現貢藍,則氣門是同心的,反之則應更換氣門。
氣門間隙過大，就會使氣門遲開早閉。以致開啟的時間太短，在進氣過程中無法充分吸入可燃混合氣。使發動機正常功率發揮不出來。在排氣過程中，也不能充分排出廢氣，易使發動機過熱。另外，發動機在工作時還會產生氣門敲擊聲，影響機件的使用壽命。
氣門間隙過小，使氣門提前開啟和延遲關閉，使該氣缸無法正常工作。隨著發動機溫度的升高，氣門與氣門座將會發生密封不嚴而漏氣。同時還可能使氣門積炭，甚至燒壞氣門等。
調整的一般方法是：
氣門間隙①預熱發動機使冷卻液水溫達到80℃-90℃。
②打開離合器殼體上正時標誌檢查孔和缸蓋罩。
③確認缸蓋螺栓處於擰緊到規定扭矩狀態。
④轉動曲軸，使飛輪上“0”刻線與離合器殼上標記線對齊，確認第一缸進排氣門搖臂的弧面與凸輪軸凸輪基圓接觸，即一缸活塞處於壓縮上死點(如果搖臂與凸輪接觸，則應鏇轉曲軸360°)此時氣門處於關閉位置。
⑤鬆開調整螺釘1的鎖緊螺母2，用螺絲刀轉動調整螺釘使螺釘下端面與氣門桿3上端面之間A為規定的間隙值(用厚薄規的厚度確定)。保持螺絲刀不動，擰緊鎖緊螺母至規定扭矩，然後可用厚薄規插入間隙A進行複查，如此可以調完第一缸進、排氣門間隙。
⑥然後順時針轉曲軸(從發動機前端看)，對於4缸機每轉動180°，即可按點火順序1-3-4-2的次序調整下一發火缸的氣門間隙。對於3缸機則每轉240°，即可按點火順序1-2-3次序調整(曲軸鏇轉的角度可用飛輪齒圈的齒數進行換算)。
四衝程機車氣門間隙調整
氣門間隙，是為保證四衝程摩
托車配氣機構的正常工作而設定的，由於配氣機構工作時處於高速狀態，溫度較高，因此如氣門挺桿、氣門桿等零件受熱後伸長，便全自動頂開氣門，使氣門與氣門座關閉不嚴，造成漏氣現象。為避免這種現象發生，設計配氣機構時，在進排氣門桿尾端與挺桿（或搖臂）上調整螺釘之間留有一定的間隙，這一間隙，就是氣門間隙。
一、配氣機構的幾種氣門形式四衝程發動機配氣機構的氣門形式，根據氣門位置的不同，有側置氣門（SV）、頂置氣門（OHV）和頂置凸輪軸式氣門（OHC）三種。從結構上來講，側置氣門最為簡單。但由於採用這種氣門形式後，發動機的抗爆性能和高速性能差，只能用天低壓縮比和轉速不高的發動機，困皮國外已不再採用。國內現採用這種氣門形式尚有長江750和山東750等兩種車型。從性能上來講，頂置凸輪軸式氣門最為理想，它能適當前高轉速、高壓縮比重大功率車型的要求，同時具有良好的經濟性，因此得到了廣泛的套用。我國近年來生產的金城CJ70、JC70，嘉陵JH70，雙獅90，通訊從日本進口的CG125等車型，均採用了這種氣門形式。頂置氣門結構較為複雜，目前僅在美國、原西德（BMW廠生產的R系列機車）的義大利等國家由於生產習慣尚繼續採用。我國採用這種氣門形式的車型有東海750和長洚750E。
二、氣門間隙的調整車輛在使用時，由於配氣機構的零件磨損或調整螺釘鬆動，氣門間隙就會發生變化，因此必須定期進行檢查和調整。
1．頂置凸輪軸式氣門間隙的調整方法。
a:拆下進排氣門室蓋和磁電機外罩；
b:轉動磁電機轉子，使其外圓面上的“T”刻線與機殼上的刻線對準，皮時活塞應處在壓縮行程的上止點；
c:將厚度為規定氣門間隙值的塞尺小心地插入氣門間隙內來回拉動，若感到略有阻力時，說明間隙合適.
d:若間隙不合適，則行鏇樺調整螺母，一邊用小扳手轉動調整螺釘，一邊拉動塞尺檢查間隙，待間隙合適後，再擰緊後間隙發生變化，應再用塞尺複測一次。
2．側置氣門間隙的調整方法拆下氣門室蓋，卸下火花塞；用手指堵住火花塞孔，踏動啟動踏桿，當手指感到有氣流衝擊時，說明活塞已處在壓縮行程；這時可將螺絲刀頭部伸入火花塞孔內，再緩緩踏動啟動踏桿，當螺絲刀上升到最高點時，活塞即處於上止點；檢查調整氣門間隙。方法同頂置凸輪軸工氣門間隙的檢查及調整方法.
3．需說明的幾個問題對側置氣門來講，氣門間隙是指進排氣門桿尾端與挺桿上調整螺釘間的間隙；對頂置氣門和頂置凸輪軸式氣門來講，氣門桿恬端與搖臂上調整螺釘間的間隙。氣門間隙分冷間隙和熱間隙兩種，熱間隙比冷間隙略小，在發動機冷態下測量的間隙即為冷間隙。通常，進氣門冷間隙在0.08～0.10毫米之間,排氣門冷商隙在0.10～而活塞位於壓縮行程的上止點時，恰好進排氣門完全關閉，所以調整氣門間隙時，必須使客廳塞處於上止點。氣門間隙的調整應在發動機冷態時進行，嚴禁在發動機動轉時即進行調整。對雙缸發動機，應逐缸進行檢查及調整。
調整不當的危害
氣門間隙調整不當主要是指氣門間隙過大或是過小，不管是哪種情況都會影響到發動機功率、油耗、磨損，而且還會有噪聲。下面我們具體看一下氣門過大或是過小對氣門都有些什麼影響吧!
氣門間隙過大
1、氣門開度減小，進、排氣阻力增大，進氣量減小，動力性降低，排氣不暢
2、增大氣門傳動組對氣門組的衝擊力，出現較大異響聲。
3、會產生“反跳”現象，即氣門落座後再次跳起。
4、會產生“飛跳”，即氣門的上升、下降規律和氣門開啟、關閉不符合原廠設計要求，使配氣相位變化，影響到動力性、經濟性。
氣門間隙過小
會使氣門工作關閉不嚴，造成漏氣，易使氣門與氣門座的工作面燒蝕，同時也影響發動機的動力性和經濟性。
裝復檢查
⑴當氣門間隙全部調整好了以後，應再用厚薄規逐缸檢查一邊，如有不合格的間隙，一定要調整到正確為止。待全部氣門間隙都正確後，再檢查一下所有的固定螺釘是否已鎖緊。
⑵裝復氣缸蓋罩。氣門間隙調整完畢後，用抹布擦淨襯墊、氣缸蓋罩和缸蓋的結合面。然後小心地將氣缸蓋罩放置於缸蓋上，並對準螺栓孔並固定。
裝復其他配件，起動發動機進行檢驗，查看是否有氣門響聲或運轉不平穩的現象。如果有氣門響聲或運轉不平穩現象，說明氣門間隙需要再調整。初次調整氣門，容易出現上述現象。因此，必須認真操作，避免返工。
