氣膜體育館

氣膜體育館

氣膜體育館是一個防霾“神器”,由河北石家莊華興國小建造造。占地1000平米,長50米寬20米,可容納上百人,內部無框架無樑柱,大空間且活動無阻礙,同時,還可按需控制內部濕度、溫度、新風、照明。

基本信息

基本簡介

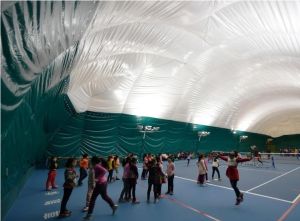

2016年12月12日,霧霾繼續籠罩京津冀等地。防霾“神器”占地1000平米,長50米寬20米,可容納上百人,內部無框架無樑柱,大空間且活動無阻礙;體育館內有網球場和羽毛球場,同時,還可按需控制內部濕度、溫度、新風、照明。圖為孩子們進行多種體育運動。

工作原理

氣膜建築氣膜建築

氣膜工作原理 一套完整的氣膜建築系統還包括了照明系統和門禁系統。

1、氣膜靠內外氣壓差來支撐整個建築。由於材料的柔性和結構固有的有效性和弧形的體形,沒有受彎、受扭和受壓的構件;

2、內部無需任何框架或樑柱支撐,跨度可以達到180米;

3、由下圖可以看出,隨著大氣壓的升高,其環境含氧量是遞增的,因此氣膜內外的氣壓差不僅不會對人體有任何不良的影響,反而會有助於人們從事運動活動或體力工作;通常內外氣壓差為250Pa,約0.0025個大氣壓(相當於正常建築1層與9層的氣壓差)

場館特點

獨特的無樑柱設計:由於是氣壓承載,氣承膜結構內並無樑柱。空間高跨比為1/4~1/2。

力學性能:中等強度的PVC膜,其厚度僅1.0mm,但它的拉伸強度相當於鋼材的一半。膜材的彈性膜量較低,這有利於膜材形成複雜的曲面造型。

光學性能:膜材料可濾除大部分紫外線,防止內部物品褪色。其對自然光的透射率可達10%,透射光在結構內部產生均勻的漫射光,無陰影,無眩光,具有良好的顯色性。夜晚在周圍環境光和內部照明的共同作用下,膜結構表面發出自然柔和的光輝,令人陶醉。

聲學性能:一般膜結構對於低於60hz的低頻幾乎是“透明”的。

防火性能:如今廣泛使用的膜材料能很好地滿足對於防火的需求,具有卓越的阻燃和耐高溫性能,達到中國、法國德國美國日本等多國標準。

保溫節能:氣承膜結構外圍護是單一材料,不分外牆和屋面,沒有冷橋。外圍護可採用單層膜、雙層膜以及內部加掛保溫層等等。根據不同用途可靈活設計。利用氣承膜結構的高反射率、輕質保溫材料以及全密封結構,氣承膜結構比普通建築節能70%以上。

自潔性能:經過特殊表面處理的pvc膜材具有很好的自潔性能,雨水會在其表面聚成水珠流下,使膜材表面得到自然清洗。

性質

1、氣膜建築的安全性

氣膜建築氣膜建築
氣膜結構通常內外氣壓差為250Pa,約0.0025個大氣壓(相當於正常建築1層與9層的氣壓差)

氣膜建築是採用內外氣壓差支撐的新型建築結構,在安全範圍內,氣膜內部空間的氣壓 越大,能夠抵禦的風荷載,雪荷載的能力也越高,從而氣膜建築產生形變的可能性就越小,也就越安全。

例如,氣壓在1.75英寸水柱時會跟承受每小時80英里的風相當。如果壓力不能到達抵抗風雪的安全值,結構就有坍塌的危險 。

氣膜建築的主入口,全面滿足人員和車輛的進出。所有出入口全部釆用模組設計,並嚴格遵循北美規範,牢固、安全。

假若氣膜建築因不可抗拒因素髮生意外導致緩慢坍塌,則氣膜屋面下降到據地面2米所需的時間不會少於30分鐘,保證足夠逃生時間。

建築備用入口可配鏇轉門、應急門(消防出入口)、雙開門以及氣鎖式通道。當緊急情況發生時,由內部外推即可出門, 從建築物內迅速撤出,保證人員安全。

2、氣膜建築經濟性

傳統結構建築,隨著跨度的增加,單位面積建造成本會呈幾何倍數增加;

氣膜建築恰好相反,隨著跨度的增大(最大可達180米),單位面積建造費用呈下降趨勢。(超過30米跨度時,氣膜建築的建設成本可以比傳統建築降低50%以上。)

氣膜建築的空調和採暖能耗大大低於傳統建築。

30多年跟蹤記錄,全球超過1000個成功案例顯示,氣膜建築空調和採暖所需的能耗僅為傳統建築的10%→30%。氣膜建築後期基本不需要維護,為持續性高水準,低成本經營提供保障。

北美和歐洲公認綠色節能建築(LEED)

熱反射係數(SR85%)和散熱係數性能(IE83%)

氣膜結構密閉性

良好的保溫材料(R-Value)

3、氣膜建築舒適性

在傳統建築中,建築內部的氣壓、濕度、新風量等因素不可人為控制。

氣膜建築系統的內部空間中,所有因素:氣壓、溫度濕度、新風量、照度等,皆可按需控制,提供舒適宜人的室內環境 。

有效的利用膜材對光的高反射率為建築內部提供均勻、無晃眼的照明效果

搭配使用透光膜(透光率25%)達到日間充分利用自然光的效果

獨特照明設計,將光源直射到內膜並形成真正的二次反射照明

懸吊式二次反光照明

整體節約30%的照明費用

提供100%的光照效果

漫射光照度均勻 無眩光

無論是網球籃球還是對照明要求苛刻的羽毛球運動都可完全滿足它們對燈光的需要

全面滿足各項體育比賽的照度要求

4、氣膜建築便捷性

氣膜建築系統是大型場館的建築提供最快速靈活的建築方式

現場施工不超過一周,這是任何建築結構都無法達到的,同理也為您節省工程管理的成本

建築方式的靈活可滿足客戶多種需求,對基礎要求低,自重輕可建築於原有建築之上,可隨時搬遷。

套用

1、文化旅遊產業

在美國新罕布夏州Hampshire多功能氣膜館舉行的政治性晚宴,超過 3000 名的共和黨和民主黨員參加。

2008年,美國總統舉行大選,場館採用氣膜建築,美國歷史上首位黑人總統歐巴馬在這裡誕生。這具有劃時代的意義。

2、體育產業

這個冬天很漫長,幸虧氣膜建築可以讓我常年進行訓練。——美國著名運動員

氣膜建築系統的內部空間中,所有因素:氣壓、溫度、濕度、新風量、照度等,皆可按需控制,提供舒適宜人的室內環境 。因此,氣膜十分適合於各種體育場館的建設。

中共中央黨校氣膜網球館

3、環保產業

全封閉的空間設計,真正杜絕了垃圾的固體、氣體污染,讓垃圾填埋場不再是臭氣熏天、蒼蠅滿地飛的地方。

根據項目所在地德克薩斯的相關數據,此項目建築成後,當地2000年的污染物氣休排放總量 同比1988年下降了97%。

這個氣膜垃圾處理項目也被德克薩斯州自然資源保護委員會(TNRCC)和當地政府授予“傑出環保項目”。

4、軍事套用行業

氣膜建築工期短、經濟、安全的特點使其廣泛套用于軍事領域,為軍隊迅速提供超大的集結空間,亦可成為各種軍事設施的“外衣”。

5、其他行業

氣膜建築具有跨度面積大、靈活的特點,可量身定做的用於大型建築,如航空港、候機大廳,工業廠房、倉庫等。
