橋樑防護建築物

橋樑防護建築物為了防止和減輕橋下河床的變形,加強橋樑抵抗水流沖刷的能力，保證橋樑的正常使用而修築的建築物，主要有橋頭錐體護坡、導流建築物、護岸和既有橋的淺基防護建築物等。

橋樑防護建築物

正文

河道上建橋後,為了防止和減輕橋下河床的變形,加強橋樑抵抗水流沖刷的能力，保證橋樑的正常使用而修築的建築物，主要有橋頭錐體護坡、導流建築物、護岸和既有橋的淺基防護建築物等。
橋頭錐體護坡　路堤和橋樑相聯接的建築物。路堤臨橋孔方向的邊坡較陡，並迎受水流沖刷，常用乾砌片石和漿砌片石修築各種類型的橋頭錐體護坡。
導流建築物　引導水流順暢地通過橋孔，保護橋樑墩台以及橋頭路基和河岸不受沖刷所修築的橋樑防護建築物。一般按水流量和流速等修築不同類型的導流建築物。常見的有：
①曲線形導流堤和直線形導流堤。橋址所在河段河流通過河灘壓縮部分的流量較大，如單側河灘流量大於總流量15％或雙側河灘大於20％的情況下，修築這類導流建築物，能引導河灘水流平順地進入橋孔。其設定如圖1所示。

橋樑防護建築物

②梨形堤。當橋址河段比較穩定，流速不太大，而且橋頭路堤伸入河灘，阻擋了部分流量（單側河灘流量小於總流量15％或雙側河灘小於20％），為了調整水流方向，防止水流對錐體護坡和橋頭路堤邊坡的淘刷，並改善邊孔條件,加大邊孔過水能力,一般修築梨形堤。其設定如圖2所示。

橋樑防護建築物

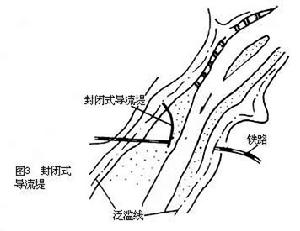

③封閉式導流堤。為引導水流平穩地進入橋孔，保護堤後路基、農田和村鎮道路不受水流漫溢的危害而修築的橋樑防護建築物。其設定如圖3所示。

橋樑防護建築物

④桃形堤。橋址所在河段，是變遷性河流的擺動河段或山前寬河的中游擴散河段，往往須採用一河多橋。在這種情況下，為了避免水流直衝兩橋之間的路堤要修築桃形堤,以便將水流導向兩橋的橋孔。其設定如圖4所示。

橋樑防護建築物

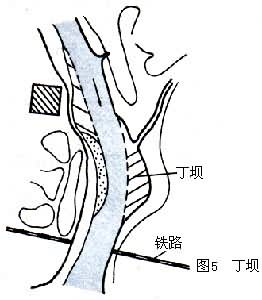

⑤丁壩。修築於橋頭路堤的一側或兩側的河岸邊上，或修築在長大導流堤的迎水面的橋粱防護建築物，其作用是將水流挑離橋頭路堤河岸和導流堤，並使泥砂在丁壩後部淤積，形成新的水邊線,以達到改變水流流向,保護橋頭路堤、河岸和導流堤的目的。丁壩的設定如圖5所示。

橋樑防護建築物

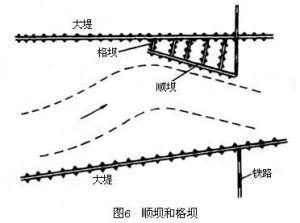

⑥順壩和格壩。為控制河勢，束窄河道，約束水流而設定的橋樑防護建築物。順壩一般同水流的流向平行，當順壩較長且與河岸距離較大時，常在順壩與河岸之間修築幾道格壩，以防止水流沖走沉積的泥砂。順壩和格壩設定如圖6所示。

橋樑防護建築物

⑦截水壩和分水堤。截水壩是為堵塞河道而修築的，常用於堵塞舊河道、河叉、串溝等，以保持橋址所在河段的穩定。分水堤是為了防止兩座或幾座橋樑和涵洞上游洪水互相竄流時而修建的，以便將通過橋樑和涵洞的洪水流量分開。
設定導流建築物應根據需要作好水文調查，精心設計，並防止產生有害的影響。導流建築物常用鋪草皮、拋石、乾砌片石和漿砌片石，以及用混凝土板護坡和石籠、梢捆、柴排等防護方法修築。
護岸　橋址所在河段，河岸的凹岸逐年迎受水流沖刷，會使河岸不斷地坍塌。為保護橋樑和路堤安全，須在凹岸修築防護建築物。此外，因設橋引起河水流向變化，沖刷河岸而危及農田和村鎮時，也須在河岸修建防護建築物。這種建築物通常又稱為護岸。護岸的形式有直接防護和間接防護。直接防護是對河岸邊坡直接進行加固，以抵抗水流的沖刷和淘刷。常用拋石、乾砌片石、漿砌片石、石籠及梢捆等修築。間接防護適用於河床較寬或防護長度較大的河段，可修築丁壩、順壩和格壩等，將水流挑離河岸。
淺基防護　對一些基礎過淺的橋樑修築的防護建築物。其形式有：①整孔防護，用漿砌片石或混凝土護底。護底頂面標高不應高於河床最低標高，並應儘量低一些。②局部防護，常用漿砌片石或混凝土護基，混凝土塊排防護的頂面應儘量接近一般沖刷線。③立體防護，常用鑽孔樁加承台、樁圍堰內填片石、鋼筋混凝土板樁、鑽孔樁圍幕壓漿或化學加固土壤護基等。
