介紹

《桿塔灌注樁基礎設計軟體》由北京世紀百合科技有限公司與河北省電力勘測設計研究院共同開發。軟體最早完成時間1992年，並於2005年升級到5219-2005基礎規範版，被包括華東電力設計院、華北電力設計院、西北電力設計院、西南電力設計院、中南電力設計院、東北電力設計院在內的全國甲級電力設計單位廣泛採用，經受住了時間和實際工程的檢驗。軟體在十幾年的套用中不斷發展完善，已經成為電力線路設計行業經典軟體之一，是樁基礎設計的不二選擇。

適用規範

《架空送電線路基礎設計技術規定》DL/T 5219-2005；

包括模組

1) 鐵塔單樁計算與繪圖；
2) 鐵塔高樁承台計算與繪圖；
3) 鐵塔低樁承台計算與繪圖；
4) 鐵塔彈性聯梁計算與繪圖；
5) 鋼管塔單樁計算與繪圖；
6) 鋼管塔單樁高樁承台計算與繪圖；
7) 鋼管塔單樁低承台計算與繪圖；

主要功能

1) 可以處理單樁，聯梁框架，剛性承台板等三種灌注樁結構型式；
2) 自動判別剛性樁和彈性樁，並自動選擇相應的計算方法；
3) 具有自動布樁功能。可根據樁布局參數自動布樁，無需手工輸入節點坐標；
4) 可以直接使用鐵塔內力分析程式計算出的基礎作用力對上述結構型式進行空間三維的有限元內力分析；
5) 對樁進行上拔、下壓的穩定性驗算，以及樁側土的強度驗算。計算上拔時，用插值法計算上拔折減係數；
6) 可以對承台進行抗剪、抗沖切（柱及邊樁）及抗彎強度的計算，可驗算側樁到承台邊緣距離；
7) 可以對樁、承台、承台柱和連梁進行配筋計算；
8) 可以進行多工況，多方案的計算，對樁徑和樁長進行優選。而且對單樁和剛性承台板結構上拔腿和下壓腿可以放在一起進行計算；
9) 計算中考慮的荷載：已知的設計荷載，漂浮物或船隻的撞擊力，動水壓力以及自重分布荷載；
10) 樁和承台或聯梁可以分別採用不同的鋼筋和混凝土進行設計；
11) 可以選擇是否採用加權計算土壤力學參數；

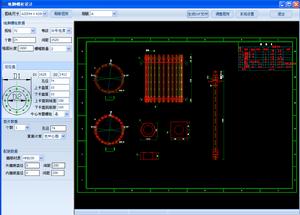

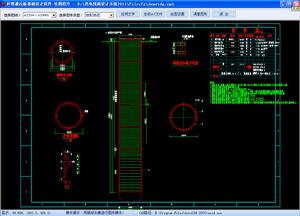

12) 可以繪製樁基施工圖和彎矩變化曲線及應力變化曲線；
13) 聯梁兩端鉸接約束計算和樁端約束計算；
14) 承台柱配筋計算考慮節點荷載中的彎距；
15) 自動驗算樁基構造；
16) 樁抽筋計算與材料統計；
17) 承台柱偏心計算與繪圖
18) 箍緊加密
