簡介

柔性接頭,顧名思義是具有柔性作用的連線器,但是現實中大多是指鋼質柔性接頭即卡箍式柔性接頭和橡膠質柔性接頭兩大類。

鋼製柔性接頭

鋼質柔性接頭是用於可焊接管道之間起補償連線作用的連線器,起源與美國,二戰後流入中國等開發中國家,起初是為了防止戰爭中的人力破壞造成地型變化震動,導致管道曲撓而破裂,戰後廣泛套用於礦山、電廠、污水處理等領域,具有省略補償器以及法蘭的新型低成本連線方式,並且因其特殊的設計壓力,在一定壓力條件之下,壓力與密封效果成線性正比例關係,與補償器伸縮器等傳統連線器相比,具有其所不能達到的效果,並且不用法蘭連線,安裝方便,只需兩部焊接即可完成,一條管路中可一處甚至多處代替法蘭,為施工帶來方便,並且大大降低浪費,打破了傳統的粗、重、笨伸縮器的壟斷地位,迅速成為管道連線方面的新方式。

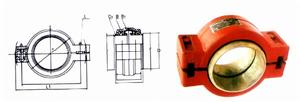

藍翔牌鋼製柔性接頭藍翔牌鋼製柔性接頭
1安裝方法

a.焊接
接頭安裝前,先將端管焊接在管線兩端,做法是:卸下螺栓,將卡箍打開,將端管按照技術參數的安裝長度對應管子點固定,調整兩端管的平行度後,進行焊接。
b.安裝膠圈及螺栓
端管按照以上方法安裝後,待冷卻後,將密封圈按照圖示裝在兩端管道中間。做法如下:先將膠圈翻轉,即將里封密面翻到外面,然後戴到其中任一端管上,調整到合適位置,然後將膠圈外緣拉起,扣蓋在另一端管上,調整密封圈在兩端管上的位置,應使密封圈處在兩個端管的中間。為方便膠圈的順利安裝可以嘗試將膠圈邊翻起來並塗抹凡士林潤滑。然後把卡箍分瓣扣在端管上,用螺栓將外卡進行固定,應注意:螺栓的緊固套用對角法同時漸次交替進行,緊固螺栓的同時,套用錘敲擊外卡,這樣可以使密封圈包覆均勻,可避免接口處外卡對密封圈的擠畸現象。焊接完成後應剔除或修復密封面的毛刺、碰傷、劃痕和污垢,然後噴塗防鏽油漆。
c.安裝外卡
最後將外卡包覆橡膠密封圈,使密封圈完全嵌入外卡的密封室內,依次壓緊螺栓(必須是依次壓緊,避免單側壓力過大造成密封圈受損),安裝完畢,通水試壓.
d.意外泄露處理
1.依次鬆開螺栓,然後再壓緊,其過程中可用錘對外可進行位置矯正.2.方法1無效的情況下拆卸外卡,檢查密封圈是否安裝過程中破裂,可更換密封圈進行解決.3以上方法均無效可聯繫廠家進行指導處理.

橡膠柔性接頭

橡膠柔性接頭又叫橡膠接頭,橡膠軟接頭,可曲撓橡膠接頭等。是用於金屬管道之間起撓性連線作用的中空橡膠製品,柔性接頭按連線方式分松套法蘭式、固定法蘭式和螺紋式3種;按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、帘布層和鋼絲圈組成管狀橡膠件,經硫化成型後再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲,並可對因溫度變化引起的熱脹冷縮起補償作用,廣泛套用於各種管道系統。但是缺點是壓力最高承受極限是25bar長期工作,耐氣候性較鋼質柔性接頭差,不能用於漏天管道,損壞後不容易修復即一次性使用。

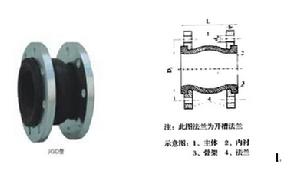

藍翔牌柔性接頭藍翔牌柔性接頭

安裝方法

1、橡膠軟接頭在安裝時嚴禁超位移極限安裝。
2、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小於管道的支撐力,否則應該安裝防拉脫裝置,以防止工作時受壓拉脫。
3、管道必須有固定支撐或固定托架,固定托架的力必須大於軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架,以防止工作受壓後拉脫。
4、安裝螺栓要對稱逐步加壓擰緊,以防局部泄露。
5、安裝時應遠離熱源,嚴禁使用不符合本產品要求的介質。

用途

以上兩種柔性接頭具有良好的綜合性能,所以它廣泛用於礦山、化工、建築、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
說明:
1.該產品可大大降低管道系統的震動和噪聲,可根本上解決各類管路的接口位移,軸向伸縮及不同心度等問題。
2.根據材料不同可製成耐酸、耐鹼、耐腐蝕、耐油、耐熱等各類品種,適應多種介質和環境。最高使用溫度300℃
3.材料屬極性橡膠,密封性好,重量輕,安裝維修方便、使用壽命長,但避免與鋒利金屬器械接觸,以免刺破球體。
4.如架空使用可配彈性支架,安裝時螺栓要用對角法上緊。
5.如管路壓力過高時,套用極限螺栓將兩端法蘭連在一起。
6.法蘭連線標準採用GB4216.3-4216.5標準,如用其它標準,可另行說明。本產品工作壓力等級分0.6MPa,1.0MPa,1.6MPa,2.5MPa。
7.可按圖紙製作。
