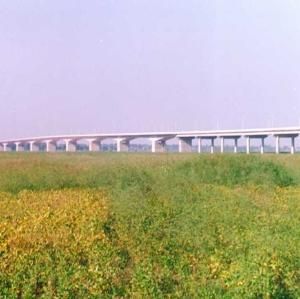

東明黃河大橋

橋樑橫截面為單箱單室，橋寬18.5m，中間機動車道12.1m，兩側非機動車道2.3m，橋面設新澤西分隔帶和兩側護欄。該橋正在施工中。河南省交通規劃勘察設計院設計，黑龍江、河南省公路工程公司及菏澤、濮陽公路段（局）施工。

概述

東明黃河大橋

全長４１４２．１４ｍ。主橋９孔一聯，分跨為７５＋７×１２０＋７５(ｍ），其中間４個主墩採用雙壁墩，墩梁固結，其餘各墩為實體式空心墩，每墩頂設雙排盆式橡膠支座，兼有連續梁橋和連續－剛構的優點，採用懸臂澆築法施工。引橋上部結構採用４０ｍ和５０ｍ兩種部分預應力混凝土簡支Ｔ梁，橋面連續，最大聯長３００ｍ。下部結構為φ２ｍ～２．４ｍ鑽孔樁，引橋橋墩為單排雙柱式墩。橋樑橫截面為單箱單室，橋寬１８．５ｍ，中間機動車道１２．１ｍ，兩側非機動車道２．３ｍ，橋面設新澤西分隔帶和兩側護欄。該橋正在施工中。河南省交通規劃勘察設計院設計，黑龍江、河南省公路工程公司及荷澤、濮陽公路段(局）施工。
