木質人造板
正文
以木材、木質碎料、木質纖維或其他植物纖維為原料，加膠粘劑和其他添加劑製成的板材的統稱。木質人造板比天然木材的尺寸穩定性好，廣泛用於建築、車船、家具、包裝等方面。生產人造板是木材綜合利用的主要途徑。木質人造板主要品種有：單板 將木材鏇切、刨切或鋸割成的、厚度均勻的薄木片，用來製造膠合板、膠合貼面家具、單板容器等。

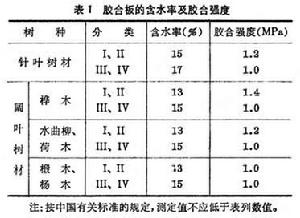

膠合板 膠合板由三層以上的單板膠合而成。它的特點是材質均勻，具有良好的穩定性和力學性能，幅面寬大,木材利用率高。按照中國標準,膠合板的耐水性一般分為四類：Ⅰ類為耐氣候、耐沸水膠合板，使用酚醛樹脂或其性能相當的膠粘劑膠合而成，能夠在室外條件下套用；Ⅱ類為耐水膠合板,使用脲醛樹脂膠製成,能經受冷水浸泡或短時間熱水浸泡，但不耐煮沸；Ⅲ類為耐潮膠合板,使用血膠、多填料脲醛膠等製成,適於室內常溫下使用;Ⅳ類為不耐水膠合板,是以豆膠等膠粘劑膠合製成。膠合板厚度範圍為2.5～30毫米，寬為915～1220毫米,長為915～2440毫米。各類膠合板的質量需按用途及板面材質和加工缺陷等項目進行分級。膠合板的含水率和膠合強度是基本的質量控制指標,規定值見表1。
木質人造板細木工板 包括實心細木工板和空心細木工板。前者其芯板是由並列的、彼此膠粘或不膠粘的窄板、短木塊和木條組成,兩面各貼上一層或兩層單板,經熱壓或冷壓而製成。其容重為0.44～0.59克/厘米3；厚度一般為20～25毫米，適用於家具、車廂、船舶和建築物內裝修等。後者是用較厚的輕質材料，如輕木、蜂窩紙等做芯板，兩面各貼一張膠合板製成。它具有質堅、體輕、吸聲、絕熱等特性。用波紋狀芯板製造的空心細木工板的容重為0.28～0.32克/厘米3，適用於預製裝配式房屋。

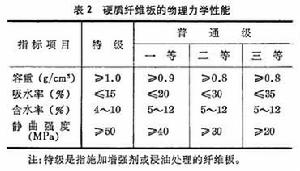

纖維板 採用木材或禾本科植物秸稈為原料，經削片、纖維分離、板坯成型，在壓力和熱的作用下，使纖維素、半纖維素和木質素塑化製成的一種板材。根據產品用途，製造時可摻入粘合劑和浸漬劑。按濕法、半乾法和乾法等工藝，製成硬質、軟質纖維板。纖維板的長度為1830～5490毫米,寬度610～1220毫米。厚度：硬質板3～5毫米；軟質板12～25毫米。此外，有一種中密度纖維板，其容重為 0.4～0.8克/厘米3，厚度8～60毫米。硬質纖維板的物理力學性能見表2。

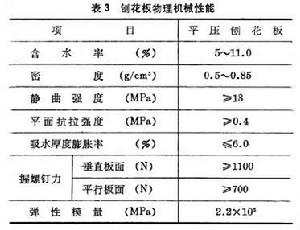

木質人造板刨花板（碎料板） 用木質碎料製成的板材的統稱。按壓制方法分為擠壓、平壓和滾壓等刨花板。①擠壓法。將乾燥的碎料噴上一定量的膠粉劑、添加劑，從加熱沖模中擠出連續的板帶。可生產容重0.55～0.65克/厘米3的實心板和容重 0.25～0.4克/厘米3的空心板。板材厚度10～75毫米，空心板的最小厚度為22毫米。其縱向抗彎強度較低，一般需要貼面以增加強度。②平壓法。將施膠的碎料板坯，送入熱壓機的平行熱壓板之間，受垂直板面的壓力而製成，可生產單層、三層和芯材疏鬆的板材。其縱橫方向強度都較高。近年來，投入生產的新品種有複合刨花板、芯材定向排列刨花板、纖維刨花板、華夫板（酚醛樹脂膠粘劑粘合大片厚刨花製成的一種結構刨花板）等。③滾壓法。用滾壓機壓成厚度為1.6～8毫米的薄型刨花板。此外，還有用碎料和水泥為主要材料製成的水泥刨花板。平壓刨花板的物理機械性能見表3。
木質人造板近年來，發展了木質人造板的二次加工，製成各種裝飾板，常見的有薄單板貼面裝飾板、合成樹脂浸漬紙薄膜或聚氯乙烯薄膜貼面裝飾板、油漆塗飾裝飾板及直接印刷裝飾板等。木質人造板經二次加工後，特別是採用印刷及模壓成型的美觀浮雕型木紋圖案，具有立體感強、表面硬度大、耐磨、耐熱、耐化學藥品腐蝕等特點，適用於室內、外裝修以及車廂、家具等方面。
