有源矩陣即Active Matrix。使用叫作TFT(Thin Film Transistor:薄膜電晶體)存儲器元件來創建各個有源像素的一種LCD技術。


即Active Matrix。使用叫作TFT(Thin Film Transistor:薄膜電晶體)存儲器元件來創建各個有源像素的一種LCD技術。有源矩陣允許全運動視頻和動畫,不象無源矩陣。顏色也比無源矩陣有更多的振動。有源矩陣技術有兩類:AmorphousTFT(無定型TFT)和PolysiliconTFT(多矽TFT)。

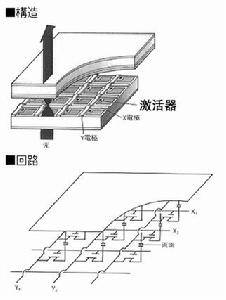

沿著X軸方向和Y軸方向布線並排列電極來構成畫面,然後在其交點安裝主動(有源)開關元件構成的就是有源矩陣型液晶面板。這種面板為每個像素設有二極體或電晶體,打開開關時,可獲得指定亮度的驅動電壓便會傳送給液晶單元;關閉開關時,能夠切斷無關的信號,因此可大幅減輕串擾現象。 儘管有源矩陣型液晶面板的製造工藝與構造比無源矩陣型液晶面板複雜,但通過組合使用開關特性出色的有源元件與TN、IPS、VA等模式的液晶,可獲得像素數較多的精細圖像。能夠實現CRT不可實現的高清晰度大螢幕顯示器。目前,個人電腦顯示器、液晶電視及手機採用的絕大部分彩色液晶面板均為有源矩陣型。 有源元件分為形成於玻璃基板上的3端子薄膜電晶體(TFT:Thin Film Transistor)以及2端子薄膜二極體(TFD:Thin Film Diode)兩種,目前絕大部分面板都採用TFT。形成電晶體的矽層及絕緣膜可採用等離子CVD(Plasma Chemical Vapor Deposition:等離子化學氣相沉積法)等技術在玻璃基板上形成。TFT液晶面板採用以薄膜電晶體作為有源元件的驅動方式。
