星型拓撲布線

星型拓撲布線是採用星型拓撲結構給網路布線,是用一個節點作為中心節點,其他節點直接與中心節點相連構成網路。

星型拓撲布線是採用星型拓撲結構給網路布線,是用一個節點作為中心節點,其他節點直接與中心節點相連構成網路。中心節點可以是檔案伺服器,也可以是連線設備。常見的中心節點為集線器。

星型拓撲結構的網路屬於集中控制型網路,整個網路由中心節點執行集中式通行控制管理,各節點間的通信都要通過中心節點。每一個要傳送數據的節點都將要傳送的數據傳送中心節點,
再由中心節點負責將數據送到目地節點。因此,中心節點相當複雜,而各個節點的通信處理負擔都很小,只需要滿足鏈路的簡單通信要求。

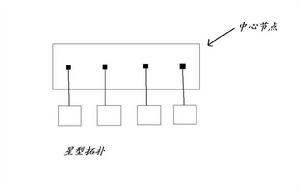

星型拓撲結構的網路

優點
(1)控制簡單。任何一站點只和中央節點相連線,因而介質訪問控制方法簡單,致使訪問協定也十分簡單。易於網路監控和管理。
(2)故障診斷和隔離容易。中央節點對連線線路可以逐一隔離進行故障檢測和定位,單個連線點的故障只影響一個設備,不會影響全網。
(3)方便服務。中央節點可以方便地對各個站點提供服務和網路重新配置。
缺點:
(1)需要耗費大量的電纜,安裝、維護的工作量也驟增。
(2)中央節點負擔重,形成“瓶頸”,一旦發生故障,則全網受影響。
(3)各站點的分布處理能力較低。
總的來說星型拓撲結構相對簡單,便於管理,建網容易,是目前區域網路普採用的一種拓撲結構。採用星型拓撲結構的區域網路,一般使用雙絞線或光纖作為傳輸介質,符合綜合布線標準,能夠滿足多種寬頻需求。

分類
星型拓撲中可分為星型拓撲和擴展星型拓撲。
星型拓撲
儘管物理星型拓撲的實施費用高於物理匯流排拓撲,然而星型拓撲的優勢卻使其物超所值。每台設備通過各自的線纜連線到中心設備,因此某根電纜出現問題時只會影響到那一台設備,而網路的其他組件依然可正常運行。這個優點極其重要,這也正是所有新設計的乙太網都採用的物理星型拓撲的原因所在。
擴展星型拓撲
如果星型網路擴展到包含與主網路設備相連的其它網路設備,這種拓撲就稱為擴展星型拓撲。
純擴展星型拓撲的問題是:如果中心點出現故障,網路的大部分組件就會被斷開。
