明桿閘閥

明桿閘閥

明桿閘閥(gate valve)的啟閉件是閘板,閘板的運動方向與流體方向相垂直,明桿閘閥只能作全開和全關 , 不能作調節和節流。 閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。 明桿閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。 明桿閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是採用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

工作原理

轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連線的閥板,達到開啟和關閉的作用

明桿閘閥具有以下優點:

流體阻力小 , 密封面受介質的沖刷和侵蝕小。

開閉較省力。

介質流向不受限制 , 不擾流、不降低壓力。

形體簡單 , 結構長度短,製造工藝性好,適用範圍廣。

明桿閘閥的缺點如下:

密封面之間易引起沖蝕和擦傷,維修比較困難。

外形尺寸較大,開啟需要一定的空間,開閉時間長。

結構較複雜。

閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。

安裝維護

手輪、手柄及傳動機構均不允許作起吊用,並嚴禁碰撞。

雙閘板閘閥應垂直安裝(即閥桿處於垂直位置 , 手輪在頂部 )。

帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。

帶傳動機構的閘閥,按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

•結構特點:

長期以來市場上使用的一般閘閥普遍存在著漏水或生鏽現象,本企業引進歐洲高科技橡膠及閥門製造技術所生產的彈性座封閘閥,克服了一般閘閥密封不良,生鏽等缺陷,彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果,該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用於自來水、污水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

•明桿閘閥的特點:

重量輕:本體採用高級球墨鑄鐵製成,重量較傳統閘閥重量減輕約20%~30%,安裝維修方便。

平底式閘座:傳統的閘閥往往在通水洗管後即因外物諸如石頭,木塊、水泥、鐵屑、雜物等淤積於閥底凹槽內,容易造成無法關閉緊密而形成漏水現象,彈性座封閘閥底部採用與水管機同的平底設計,不易造成雜物淤積,使流體暢通無阻。

整體包膠:閘板採用高品質的橡膠進行整體內、外包膠,歐洲一流的橡膠硫化技術使得硫化後的閘板能夠保證精確的幾何尺寸,且橡膠與球墨鑄閘板接著牢靠,不易脫落及彈性記憶佳。水

精鑄閥體:閥體採用精密鑄造,精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

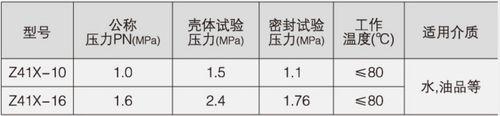

主要參數

明桿閘閥 明桿閘閥

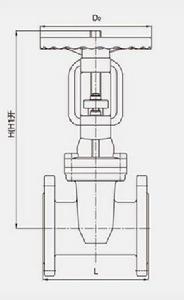

主要尺寸

明桿閘閥 明桿閘閥
