新政電站

額定轉速 額定電流 額定轉速

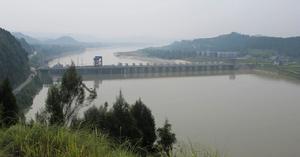

新政水電站位於嘉陵江中遊河段儀隴縣新政鎮境內，距儀隴新縣城區4km，上游接紅岩子梯級，下游與金溪梯級相連，是嘉陵江幹流上的一個徑流式低水頭電站，控制集水面積69403平方公里。電站總裝機10.8萬KW(單機36MW，共三台 ），機組採用燈泡貫流式。電站總投資12億元人民幣，建四級船閘一座，年通航能力500萬噸。攔河閘壩在正常蓄水位324.00米時，水庫容積1.23億立方米，在限制運行水位322米時庫容1.5678億立方米，日調節庫容972萬立方米。閘壩及廠房樞紐建築物從右至左由左岸擋水壩段、廠房壩段、三孔沖沙閘、十三孔泄洪閘、右岸擋水壩段組成，壩頂總長643.15m，最大壩高41m。電站共兩回出線，送至220KV儀隴變電站，併入四川電網。新政電站的修建，為朱德總司令的家鄉-儀隴縣的經濟建設注入了新的活力。也必將為儀隴的發展作出更大的貢獻!
主要技術參數：
水輪機的型號 GZD881-WP-630
水輪機的額定出力 37.1MW
轉輪直徑 6.3m
額定水頭 11.2m
最大水頭 14.75m
最小水頭 3m
額定流量 362.9m/s
額定轉速 93.75r/min
最大飛逸轉速 273r/min（非協聯）
旋轉方向 從發電機向下游看為順時針
軸承最大徑向荷載 1275kN
正向推力荷載 4510kN
反向推力荷載 4510kN
轉輪葉片 4片（奧地利）
設計水溫 30℃
二次循環水容量 4m
二次循環水流量 230m/h
軸承潤滑油牌號 L-TSA46#汽輪機油
潤滑油容量 6m
潤滑油流量 30 m/h
水輪機中心軸線安裝高程 298.50m
發電機型 號 SFWG36-64/7050
額定功率 36/39.13MW/MVA
額定電壓 10.5kV
額定電流 2152A
額定功率因數 0.92（滯後）
額定頻率 50Hz
相 數 3相
額定轉速 93.75r/min
飛逸轉速（協聯） 240r/min
飛逸轉速（非協聯） 273r/min
額定勵磁電壓 360V
額定勵磁電流 900A
勵磁方式 靜止可控矽自並勵
定子繞組接線方式 Y
絕緣等級 F級
旋轉方向 從上游向下游側看順時針
