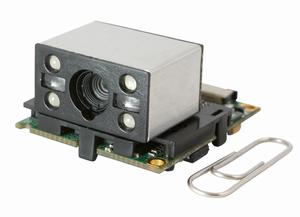

新大陸NLS-EM2028二維掃描模組

新大陸NLS-EM2028二維影像式條碼識讀引擎，採用先進的圖像感測技術和國際領先水平的新大陸uIMG智慧型圖像識別系統。先進的圖像感測技術，避免了由於抖動或運動產生的圖像畸變，與新大陸uIMG技術的有機融合，使識讀引擎可以輕鬆讀取紙張、塑膠等各種介質上的條碼，性能強勁。

新大陸NLS-EM2028可識讀各類主流標準二維條碼（PDF417、QR Code、Data Matrix等）以及中國的二維條碼標準——漢信碼等。不僅支持主流一維條碼(UPC, EAN,, Code 39, Code 128, Code 93, Code 11, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI/Plessey, Plessey)，還支持識讀最新的GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。 新大陸NLS-EM2028擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。有基於USB接口的HID-KBW、虛擬串口、DataPipe等方式；串列通訊接口更有TTL232及RS232版本可選，非常適合嵌入各種行業的產品中使用，如收銀機、數據採集器、抄表設備、檢票機、PDA等。 為應對各種套用的可能複雜度，NLS-EM2028採用了性能強勁的CPU，並提供開發底層API接口的二次開發功能SDK，面對複雜套用，也可快速開發從容應對。

特徵及優點

新大陸NLS-EM2028二維掃描模組

1）分立設計：圖像採集器與解碼板分立設計，也可通過結構件進行卡合，體積小，重量輕，易於適應各種集成套用。
2）高識讀性能：高性能解碼器，擁有快速的解碼和高精度識讀能力，輕鬆識讀市場上主流一維/二維條碼。
3）接口豐富：解碼板上直接支持RS232及USB接口，可提供TTL接口版本。基於USB提供HID-KBW、虛擬串口、Data Pipe等形式。
4）支持二次開發：可利用提供的SDK和二次開發API接口等，從容應對各種複雜套用的軟體開發。

規格參數

掃描性能
圖像感測器：752×480 CMOS
照明：紅光LED 625±10 nm
識讀碼制：
2D：PDF417, QR Code, Data Matrix,漢信碼, Aztec Code, Maxicode, MicroPDF417* 等
1D：Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11, Industrial 25, Standard 25, Plessey, MSI-Plessey 等
OCR*：二代身份證, 護照識別
識讀精度：≥ 5mil
識讀景深
Code 39：35mm~170mm (10mil)、55mm~210mm(15mil)
PDF417：55mm~175mm(10mil)、60mm~205mm(15mil)
Data Matrix：45mm~145mm(10mil)、45mm~175mm(15mil)
QR：45mm~140mm(10mil)、50mm~175mm(15mil)
符號反差：≥ 25%反射差異
識讀角度**：旋轉360°，傾斜±50°，偏轉±50°
視場角度：水平36°，垂直23°
機械/電氣參數
接口：RS232/TTL232、USB（HID-KBW、DataPipe、虛擬串口、HID-POS等）
工作電壓：5.0±10% VDC
電流@5VDC：
Operating current:400mA
Idle current:115mA
Standby current:18 mA
Low power:< 1.3mA
外觀尺寸：30.0(W)×35.0(D)×19.0(H) mm
重量：14克
環境參數
工作溫度：-20℃ - +45℃
儲存溫度：-40℃ - +60℃
工作濕度：5% - 95% ( 無凝結 )
環境光照：0 ~ 100000 lux（自然光）
國際認證：FCC Part15 Class B, CE EMC Class B
配件列表
開發板NLS-EVK2028：NLS-EM2028的開發板，帶觸發按鍵和蜂鳴器，具備RS232和USB輸出。
數據線
RS232數據線：RS232數據線，用來連線NLS-EVK2028和信息接收主機，帶適配器插口。
USB數據線：USB數據線，用來連線NLS-EVK2028和信息接收主機。
電源適配器：5V電源適配器，配合RS232數據線給NLS-EVK2028供電。其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60HZ.
*標準EM2028不支持MicroPDF417條碼和OCR，定製性產品支持
**測試條件如下：
Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 200 lux
