1.1 本系列儀器按照國家標準GB/T11828.1-2002要求設計、製造。

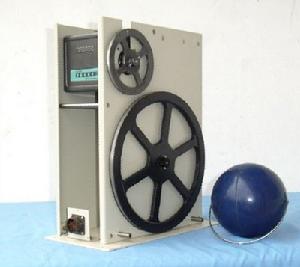

自收纜斜井水位計1.2 本儀器為單浮球式自收纜水位計，水位計工作時斜井內只有一根測纜牽動浮球跟蹤水位升降變化，實現水位自動測量。
1.3 本型儀器適用於斜井傾角（斜井中軸線與大地水平線之間的夾角）在90°-25°範圍、口徑內徑不小於160～250mm、最大有效長度（最高水位與枯水水位之間的斜井長度）為80m範圍的場所使用，並且斜井的中軸線必須是直線，斜井內壁必須平滑、無凹凸障礙。
1.4 本儀器水位編碼器顯示的是浮球在斜井內的行程，水面垂直變幅應通過計算機採集編碼器輸出值和斜井傾角值按約定公式計算求得。
1.5 本型儀器廣泛用於水庫、湖泊水位測量。在水庫、湖泊建造斜井比建造大型豎井可節省大量投資。
2． 組成及工作原理
參見圖（1）。
WFX-40數字斜井水位計（以下稱水位計）由儀器支承板、底板、防護罩、水位編碼器、測輪、測纜、浮球及自收纜裝置組成；自收纜裝置由卷揚輪、卷揚軸、卷揚纜、定滑輪組、動滑輪組、重錘等組成；儀器的水位編碼器安裝在支承板上，測輪安裝在水位編碼器轉軸上；測纜纏繞在卷揚輪的凹槽中，其引出端沿逆時針方向繞經水位輪和換向輪後通過半圓形掛環與浮球連線。本儀器的浮球為防側翻自穩定球，當浮球跟隨水位升降沿井壁滾動時，可防止浮球掛環與井壁產生摩擦。
自收纜裝置的卷揚軸安裝在支承板上；卷揚輪安裝在卷揚軸的軸端；動滑輪組安裝在重錘上；定滑輪組通過各自支架安裝於支承板上；卷揚纜的起始端安裝在卷揚軸上，另一端依次繞過定滑輪L1、動滑輪L2、定滑輪L3、動滑輪L4後向上穿過支承軸上的安裝孔與支承軸固定；儀器防護罩通過四個固定螺絲釘與底板相連線。
其工作原理為：水位靜止時，浮球靜止在水面上，儀器的重錘懸停在對應高度上，編碼器輸出值與水面高度值相對應；當水位下降時，浮球跟隨水位變化沿著斜井的下壁向下滾動，並拉動測纜向下走，帶動測輪逆時針轉動並同時驅動卷揚輪、卷揚軸順時針轉動，提升重錘到對應高度上，水位編碼器輸出與水位變化量相對應的值；當水位上升時，浮球跟隨水位上升沿著斜井的下壁向上滾動到相應位置，在重錘的作用下，卷揚纜驅動卷揚軸和卷揚輪逆時針鏇轉拉直並回收測纜，帶動測輪順時針方向轉動，使水位編碼器輸出值與水位上升變化量相對應，完成水位自動跟蹤測量。
顯然，本儀器是以浮球在斜井中滾動牽動測纜和水位編碼器工作自動完成水位測量。浮球跟蹤水位變化的行程與庫水位垂直變幅存在如下關係：
即：H = L×Sinα
式中：H── 表示水位垂直變幅，單位㎝；
L── 表示測纜行程（浮球在斜井中滾動距離），L值大小以水位編碼器輸出值為準，單位㎝；
α── 表示斜井幾何中軸線與大地水平線之間的夾角，一旦斜井建好，Sinα值是一個不變的常數。α值以現場測量值為準；
本儀器水位編碼器輸出碼為格雷碼13bit，由19芯航空插頭和電纜連線至外接顯示器或計算機上，水位計自身顯示器顯示值為斜井變幅，水位垂直變幅經計算機或專用儀表自動計算並顯示。也可選裝內置RS485或4～20mA串列接口板。
圖（1）

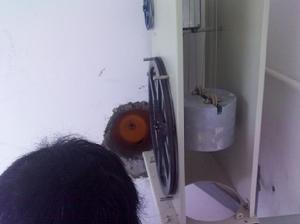

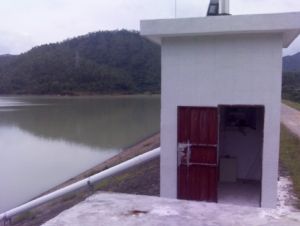

安裝圖一3． 斜井建造技術要求
安裝圖二3.1 斜井一般由多節定長鋼管（或工程塑膠管、水泥管）連線組合而成，每節井管長度為4～6米長，每節管道的接縫處必須平滑無障礙物，接縫間隙應≤2mm，接縫處內壁高度差應≤1mm，各節井管的幾何中軸線應保持在一條直線上不允許彎曲；各節井管應安裝在穩固的基礎上，不應有沉降。
3.2 斜井的軸線應與河岸線或壩體相垂直並且傾角α一般應不小於30°，當傾角小於30°時，測量靈敏度將隨傾角的減小而下降，會偶爾出現顯示數字連續跳幾個字的現象。此時應採取措施在河床的高水位段逐次抬高基礎（或加裝支架），儘量使傾角趨近30°的要求。
3.3 斜井傾角α必須用精密儀器（例如6秒經緯儀）測量，要求α角度測量誤差應≤±0.1度。α角測量有誤差將會導致水位垂直變幅測量誤差增大。
3.4 斜井底部的進水口口徑為 Φ70㎜，進水口面積約為井口的1/10，各節井管的接縫之間可以不密封。
3.5 夏季微生物活躍，測井內部滋生苔蘚、浮萍甚至水草，上述物質可能漂浮於井內，也可能掛於井壁或纏繞浮球，以至拖累浮球不能運動，因此，建造測井時應在每節井管上增設“開口天窗”，以便於清潔井管，保持井管暢通無阻。
4． 主要技術參數
4.1 浮球行程（L）：0—80m，
水位垂直變幅（H）：H = L×Sinα
4.2 水位編碼器分辨力：1㎝
4.3 測量準確度（當傾角α值無誤差時）：≤0.2%
4.4 浮球直徑：Φ130mm，Φ200mm可選
4.5 輸出信號：格雷碼13bit（RS485或4-20mA接口選配）
4.6 傳輸距離（採用標準電纜）：150m
4.7 環境溫度：-10℃～85℃
相對濕度；＜90%(40℃)
4.8 重量：26.5Kg
