系統規範
一個現代化的、全面的城市公共安全監控系統，應嚴格遵循《安全防範工程技術規範》（GB 50348-2004）和公安部有關3111工程的指導性檔案等進行設計和實施。
分類
城市報警與監控系統大致分為三種
交通管理監控
包括城市主要幹道交通狀況監視，交叉路口“電子警察”管理，關口及收費站等信息採集等。隨著中國汽車業的發展，隨著人民生活水平的提高，道路交通狀況越來越複雜，越來越擁擠，在電子監控的幫助下採集道路交通信息，成為制定和調整交通堵塞對策，保障道路交通順暢的重要手段。
城市對治安狀況所做出的監控措施
包括城市公共區域、社區治安防範、金融商業樓宇、商業街面巡視以及重點區域防範等等。這種監控設施可以說是與人民生活安全息息相關，各地政府及相關部門也都在大力加強這方面的監控設施的完善。
城市信息的收集管理
包括城市管理、衛生防疫、水源和排污口監視、各單位及公用場所等。 這說明室外監控涉及到我們生活的方方面面在室外監控中攝像機就要用到專用的攝像機立桿一下就是攝像機立桿的製作安裝。
加工說明
材質
監控立桿鋼材材質為國際保準低矽低碳高強度q235,壁厚度≥4mm,底法蘭厚度≥14mm。
設計
監控立桿結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震6級、抗風力8級設防.
焊接工藝
應採用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。
噴塑工藝
鍍鋅後鈍化處理,噴塑附著力好,厚度≥65μm。噴塑採用進口優質塑粉。符合astm d3359-83標準。
桿體觀感
造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準1.0mm≤。桿體表面光滑一致,無橫向焊縫。刀片劃痕測試(25×25mm方格)噴塑層貼上力強不輕易剝落。密封立桿並包頂端以防水氣進入,防水內漏措施可靠。
垂直度檢驗
監控立桿直立後,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差≤1.0%。
施工及安裝
基礎施工

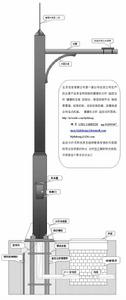

1.1立桿基礎
A、用途：固定攝像桿；
B、基礎結構、尺寸：如圖所示；
C、基礎型號：由所需固定的攝像桿型號確定；
D、製作位置：在《設備平面布置圖》所標註攝像桿位置處製作基礎；
E、製作要求：
1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規範》的有關規定；
2、基礎與窨井之間應有穿線管，且放置鐵絲；
3、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。
F、材料：4mm 鋼板、18mm 鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；
1.2.窨井製作
A、用途：方便線纜敷設及系統檢測維修；
B、基礎結構、尺寸：如圖所示。圖中僅標明井深、井高和井寬，其它尺寸由施工方根據現場情況決定；
C、製作位置：在《設備平面布置圖》標註窨井位置處製作；
D、製作要求：
1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規範》的有關規定；
2、窨井密封性能和防水性能良好。
E、材料：磚石、水泥、鋼板；
1.3、線纜管敷設
A、用途：敷設線纜，防止線纜損傷；
B、管道路由：按《設備平面布置圖》標註的類型和路由敷設明管、暗管。注意圖中所標明的管徑；
C、製作要求：
1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規範》的有關規定；
2、線纜管密封好，防水性能良好；
3、線纜管離地面應不小於0.7 米；
4、線纜管管口應無毛刺和尖銳稜角；
5、線纜管內放置穿線鐵絲。
D。材料：1、暗管敷設使用鋼管；
2、明管敷設使用PVC 管。
1.4、接地體安裝
A、用途：防止外界電壓危害人身安全和對設備的損害，抑制電氣干擾，保證設備正常工作；
B、接地體結構、尺寸：如《接地體結構示意圖》所示；
C、安裝位置：按《設備平面布置圖》標註接地體位置安裝。圖號：；
D、安裝要求：
1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規範》的有關規定；
2、接地體的焊接應採用搭焊，搭焊長度為圓鋼直徑的6 倍；
3、接地體安裝點下方應無任何管道、線纜經過；
4、接地體安裝深度如《接地體安裝示意圖》所示；
5、接地體安裝完成後，應使用接地搖表測量接地電阻大小，要求接地電阻小於 4Ω。注意雨後不應立即測量電阻。
D、材料：2.5 英吋鋼管和30*5 扁鋼。
桿件製作與安裝
2.1、桿件製作與安裝
A、用途：安裝攝像機雲台；
B、攝像桿結構、尺寸：見《攝像桿圖》；
C、製作要求：見《攝像桿圖》文字說明；
E、安裝方式：通過基礎螺桿與攝像桿基礎連線固定，如《攝像桿安裝場景示意圖》
F、安裝工具：活動扳手；
G、安裝要求：
1、安裝牢固；
2、攝像桿中心線應與水平面垂直；
3、攝像桿上成180o 角兩腰形孔的中心連線應與道路走向平行；
4、在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。
2.2、攝像機雲台製作與安裝
A、用途：安裝攝像機防雨罩；
B、結構：見《攝像頭雲台圖》；
C、尺寸：見《攝像頭雲台圖》；
D、製作要求：見《攝像頭雲台圖》圖中文字說明；
E、安裝方式：通過抱箍將雲台部件1 固定於攝像桿上，如《攝像機雲台安裝示意圖》；
F、安裝工具：活動扳手、扶梯或登高車；
G、安裝要求：
1、安裝牢固；
2、對攝像機雲台部件1，走線孔應正對攝像桿腰形孔；
要求
1、投標方應實地測量技術數據，以便估算工程量。
2、線纜埋地的溝槽尺寸：人行道為0.2×0.6 米（寬×深），車行道為0.2×0.8 米（寬×深）。溝底先鋪C20 砼墊層，線纜敷設後，用細砂回填、夯實，再根據實際情況復原路面。
3、敷設的線纜除埋在花壇的或有特別說明的用PVC 管保護，其他部分要用鍍鋅鋼管進行保護；裸露在外的線纜（架空的除外）全部採用鍍鋅鋼管加以保護。
