21EHERO-75XA手持式X光機
手持式X光機主要分為一體機和分體機兩類；一體機機長通常在50-70CM，機器設有手提設計，工作時置於平面上，機器兩端分別為發射與接受X射線，經過處理後由機器一段自帶的影像增強器觀測。對於部分高檔數字手持式X光機通常可以進行AV視頻輸出或USB輸出連線電腦處理或連線印表機列印。此類一體機不使用時可使用專用手提箱存放攜帶；另一類分體機多用於工業檢測行業，將機器置於水平面左右兩端或專用工作檯上下對其中產品進行檢測，體積相對於一體機要略大些。
手持式X光機外觀與構成

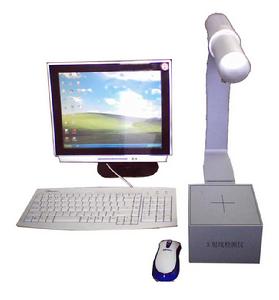

21EHERO-60XS手持式X光機的分類
醫用手持式X光機醫用手持式X光機也叫做醫用攜帶型X光機或醫用X光透視儀。此類X光機適用於醫用，主要用於診所、鄉鎮衛生院，運動員訓練部門及學校醫務室等部門。由於其成本低、X射線劑量低(安全度高)、操作簡單、體積小、大多可連線電腦進行處理列印等，滿足了不足以容納大型X光機設備的醫療機構的設備空白，近年來受到了眾多醫療行業及工作者的青睞。
工業無損檢測手持式X光機21EHERO-50XB此類手持式X光機屬於專用型手持式X光機、專門用套用於礦山煤礦行業的傳輸皮帶安全透視檢測。機器可固定在皮帶面的兩端，對皮帶內部鋼絲等進行透視檢測，屬於高頻、低劑量高清晰X光機。
鞋業製造專用手持式X光機
21EHERO-50XA手持式X光機產品參數
| 諾鼎產品型號 | 性能特點 |
| 21EHERO-50XA | 1、視場：￠75mm； 2、空間解析度：≥50IP/cm； 3、輸出屏亮度：≥25cd/m2； 4、灰度等級：≥7級； 5、對比度：4% 6、主機重量：10kg； 7、光管電壓：75kv 8、光管電流：0.4mA； 9、可容最大厚度：200mm； 10、可容最大深度：600mm； 11、電源：24v； 12、功率：50w |
| 21EHERO-50XB | 輸出圖像尺寸： Φ50mm 觀 察 厚 度： 280mm 分 辨 率： >4LP/mm 輸出屏光亮度：>40cd/m2 X 球 管 高 壓：35-75kV X 球 管 電 流：0.2-0.5mA X 射 線 漏 率：<5mR/h 主 機 重 量： 3.6kg 功 耗： 80W 電 源： 220V50HZ |
| 21EHERO-75XA | 輸出圖像尺寸： Φ75mm 觀 察 厚 度： ≤320mm 分 辨 率： >4LP/mm 輸出屏光亮度： >25cd/m2 X 球 管 高 壓： 50-90kV X 球 管 電 流： 0.2-0.5mA X 射 線 漏 率： <5mR/h 主 機 重 量： 6.2kg 功 耗： 80W 電 源： 220V50HZ |
手持式X光機工作原理
當接通電源，按下啟動按鈕時，整機便開始工作。由主控器發出的脈衝信號，經功率放大，倍壓產生高壓給X射線管陽極，同樣主控Ⅱ發出的脈衝信號經放大給X射線管燈絲，使X射線管產生X射線，並通過數顯面板顯示出相應的值KV/μA。此時被測物體放在X射線源與像增強器之間，像增強器的顯示屏就顯示出被透視物的清晰圖像。為使儀器穩定可靠地工作，系統採用脈衝寬調技術，使管電流、管電壓保持恆定，X射線管以最佳狀態工作。並有高壓慢啟動功能，使X射線管陽極無高壓過沖現象。主控制器採用微型貼片器件，並以20KHz頻率工作，使整個系統效率大為提高，消除了噪聲，為操作人員提供了安靜的使用環境，同時也縮小了體積。透視儀電源採用高頻高效率開關電源，並具有全面的保護措施。為確保透視儀的安全，整機加有多種保護裝置，使其安全可靠。
手持式X光機使用方法
1、使用前首先檢查儀器箱外觀在運輸過程中有無損壞。開箱檢查主機是否有碰撞損傷痕跡。然後取出主機，將遮光碟的三個缺口對準顯示屏前端的三個螺釘推入，鏇轉一角度即可使遮光碟固定。
2、接通整機電源（將電源插頭插入具有接地線的三孔單相電源插座），開關電源指示燈亮，主機數顯表頭亮。按下自鎖啟動按鈕，數顯表顯示出X射線管陽極電壓（KV）或陽極電流（μA）（視選擇轉換開關而定），說明儀器已正常工作，此時螢光屏呈黃綠色，將被測物放在X射線管與像增強器之間，(物體儘量靠近像增強器)，即可在螢光屏上看到被測物的透視圖象，調節數顯面板上的電流（μA），電壓（KV）可調鏇鈕，直到圖象的清晰度滿意為止。在保證圖象清晰的前提下，應儘可能採用低電流（μA）進行透視。
3、當手按下自鎖啟動按鈕時，X射線管發出射線，在數顯面板上有工作指示燈指示，再次按動自鎖啟動按鈕或定時時間到，X射線管停止工作（定時設定在1分鐘左右）。
4、本儀器宜間斷使用，若連續工作時間過長，超過本機有效工作溫度範圍，本機能自動關機，此時在數顯板上超溫指示燈亮，需停機片刻待溫度降低後才能恢復工作，停機時間視環境溫度而定。
保養
表面污物需用細紗布蘸洗潔精作清潔處理，切忌用酒精或酸性試劑擦其表面，以免損壞儀器的表面光潔度。外
形尺寸與重量
長×寬×厚 550×420×130/600×430×140
淨重 Φ50 4.2 Kg Φ75 5.2 Kg
毛重 Φ50 8.2 Kg Φ75 11 Kg
維修手冊
手持式X光機為精密儀器，由專業人員配合專用設備才能維修。修理時首先排除直觀故障（如：短線、碰線、按鍵開關、熔絲等），不要擅自拆開主機及開關電源。
1 整機系統一般故障檢測方法：
1.1數顯板上有X射線管電壓、電流顯示，即認為有射線產生，若螢光屏不亮，一般是影像增強器有故障，需更換。
1.2數顯表亮，但無X射線管電壓電流顯示，此可判斷為供電電源正常，故障在主控板或倍壓器上，需返回維修。
1.3整機通電後前面板有顯示，但不能正常工作，工作指示燈不亮，需要檢查：a、檢查驅動板插接件是否牢固；b、前面板插接件是否牢固；c、驅動管插接是否牢固。
1.4整機通電後過溫指示燈常亮，需要檢查：a、檢查高壓射線源的溫度是否過高，如不高需檢查高壓射線源底座插接件是否牢固。
1.5整機通電後不工作，需檢查：a、檢查24V電源是否正常；b、前面板是否有顯示，如不正常需返廠維修；c、檢查DC/DC模組，不正常需返廠維修。
1.6如增強器、倍壓棒壞需要返廠藉助生產設備來維修。
2 圖像調整方法及步驟：
整機在開機之前應將電壓、電流調節到最小位置，開機後再將電壓、電流根據被透視物體的大小、薄厚來做相應的調整，直至圖像清晰為止，參考值如下：
2.1、對於成人四肢透視一般調節顯示面板鏇鈕：電流0.5mA，電壓65-90KV；
2.2、對於兒童四肢透視一般調節顯示面板鏇鈕：電流0.3-0.5mA，電壓45-65KV。
2.3、對於其他物體，根據實際情況來調節。
3 本產品自售出之日起免費保修一年。
免責：若因操作不當或因儀器人為損壞，不屬保修之列。
4 鋁儀器箱裝箱單
X射線儀主機 1台
交流電源 1台
使用說明書 1份
出廠合格證 1份
保修卡 1份
