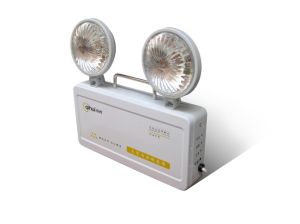

功能與組成
功能
應急照明燈疏散應急照明燈、標誌燈，統稱消防應急照明燈具，是防火安全措施中要求的一種重要產品。平時它要像普通燈具一樣提供照明，當出現緊急情況，如地震、失火或電路故障引起電源突然中斷，所有光源都已停止工作，此時，它必須立即提供可靠的照明，並指示人流疏散的方向和緊急出口的位置，以確保滯留在黑暗中的人們順利地撤離。由此可見，應急照明燈是一種在緊急情況下保持照明和引導疏散的光源。
組成
應急照明燈具由光源、光源驅動器、整流器、逆變器、電池組、標誌燈殼等幾部分組成。平時，市電220V通過光源驅動器，驅動光源正常照明，同時通過整流器對電池組進行電能補充，即使在下班後關斷照明的情況下，整流器仍然工作在充電狀態，以便使電池組始終處於飽滿的戰備狀態。當遇到緊急情況，市電突然停止時，逆變器將自動啟動逆變電路，把電池組的低壓電能轉換為高壓電能，驅動光源繼續照明。產品種類
應急照明燈適用於：影劇院、商場、賓館、銀行、醫院、公寓、人防工程、地下設施及其它要求不間斷照明的場所。
在正常照明電源發生故障時，能有效地照明和顯示疏散通道，或能持續照明而不間斷工作的一類燈具。廣泛用於公共場所和不能間斷照明的地方。
應急照明燈可按工作狀態和功能進行分類。按工作狀態可分為3類：①持續式應急燈。不管正常照明電源有否故障，能持續提供照明。②非持續式應急燈。只有當正常照明電源發生故障時才提供照明。③複合應急燈。燈應急照明燈具內裝有兩個以上光源，至少有一個可在正常照明電源發生故障時提供照明。
按功能可分為兩類：①照明型燈具。在發生事故時，能向走道、出口通道、樓梯和潛在危險區提供必要的照明。②標誌型燈具。能醒目地指示出口及通道方向，燈上有文字和圖示，標誌面亮度為7～10cd/m2，文字的筆畫粗度至少19mm，高度至少150mm，觀察距離30m，透光文字與背景有較大的對比。
應急照明燈由光源、電池(或蓄電池)、燈體和電氣部件等組成，採用螢光燈等氣體放電光源的應急燈還包括變換器及其鎮流裝置。電池的選擇應符合下面規定：使用白熾燈時放電時間不少於20分鐘，使用螢光燈時放電時間不少於30分鐘；安裝體積不能過大的應急燈應使用鎳鎘電池或鉛酸電池，放電時間比較長的可採用大容量開口型電池。電氣部件包括直流和交流的變換器、檢測電路工作性能的切換開關、鎮流部件等。

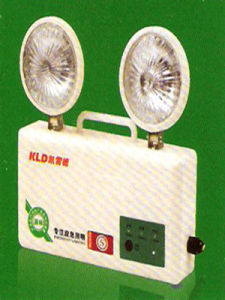

二.應急照明燈
品牌:通明
型號:ZY8810
套用領域:
適用於：倉庫，纜溝，巷道及特種場合照明/應急照明。
性能特點：
高效節能：採用第四代綠色環保、大功率白光LED固態光源，光效高，使用壽命長達10萬小時，可實現長期免維護；人性化的產品設計，客戶可按不同的照明場所選擇相適應的工作電壓；能耗低，耗電量僅為相同光通量白熾燈的20%；
採用寬電壓設計，使用更加方便；
採用LED防眩燈罩使光線更柔和，無眩光，不會引起作業人員眼睛的疲勞，提高工作效率；良好的電磁兼容不會對電源造成污染；
外殼採用輕質合金材料，耐磨抗腐，防水防塵；
透明件採用進口防彈膠材料，透光率高，抗衝擊性能好，能使燈具在各種惡劣的環境下正常工作；
應急電源採用聚合物鋰電池，安全高效，使用壽命長。
人性化設計：能夠自動/手動切換應急功能。
品質保證：公司先後通過了船級社ISO9001質量管理體系認證，國家燈具質量監督中心，全部產品均獲得國家專利，達到了國際先進水平。產品實行3.5年保用。在3.5年內，產品正常使用下出現任何故障，由本公司負責免費維修（除人為損壞外），3.5年後僅收取材料費。
原理及改進
一、原理
圖1中，220V交流電源經C1降壓(R1為泄放電阻)、VD1～VD4整流、C2濾波給帶有轉換觸點的電磁繼電器J提供100mA左右的直流電流使其吸合，J－1導通，充電電路經VD5隔離為蓄電池GB充電。LED1、LED2亮，指示正在充電。
市電停電時，J失電J－1回復到照明迴路，斷開充電電路。此時可分別接通S1、S2點亮白熾電珠EL1、EL2應急照明。
二、維修
這款燈的故障多發生在降壓電容C1和蓄電池GB上。C1失效時外殼出現裂痕或燒痕、內部斷路，故障現象為A、B點無輸出電壓。可選用耐壓400V、1.0～2.2μF的滌綸電容代換(降壓電容的容量與輸出電流成正比，當交流輸入電壓為220V時：O.1μF為70mA；1.2μF為82mA；1.5μF為105mA；2.2μF為157mA)。
這款燈的故障率最高的是6V2Ah的密封式蓄電池GB．且大都因電解液乾涸而失效，可按《電子報》2007年34期第21版文章介紹的六法修復，效果較理想。
三、改進(改進後的電路見圖2)
1．照明：將6V0.5A白熾電珠EL改為φ5mm白光高亮度發光二極體LED，原電路的兩隻EL在GB充足電的情況下可連續工作2小時，用串聯的兩隻LED代替一隻EL時耗電為20μA～30μA之間，可大幅度延長照明時間。
2．穩壓與限流：圖l中AB點電壓在不接充電電路的情況下空載電壓為30V，而且無論GB充滿與否，其充電電流均在100mA左右，從而影響GB的壽命。
解決方法一是穩壓，加裝一隻8V1w的穩壓二極體VS穩定A、B間電壓；二是限流，用拆下的兩隻EL(並聯)同100Ω／2W電位器RP串聯，代替VD5使充電電流手動可調。此時的EL亮度隨充電電流變化而變，起到了充電指示的作用。
消防應急照明燈具的日常維護知識
消防應急燈可解決臨時停電問題，因此在城鄉的許多家庭中都有應急燈，以備停電時使用。當然，由於各種原因，應急燈在使用中不可避免地會出現故障。本文以一款11W國產應急燈為例，分析應急燈常見故障及維修方法，僅供參考。詳情還可以閱讀：怎么辨別真假應急燈？一、工作原理簡介
該應急燈電路原理如圖1所示。電源變壓器T1、整流二極體VD1~VD4、C1、R1、VD5、VD6組成充電、供電指示電路:VT.T2、R2、C2、VD7、R3、C3等組成LC自激振盪電路;SA1用於接通振盪電路的供電:C4為濾波電容。
市電供電正常時，220V交流電壓經T1降壓、VD1~VD4整流及C1濾波後，得到約14V直流電壓，經隔離二極體VD6給12V蓄電池充電。同時，指示燈VD5點亮，指示市電供電正常。
市電停電後，指示燈VD5熄滅。若在白天不需照明時，則不必閉合SA1，振盪電路將不工作，應急燈不亮;而在夜晚需照明時，可合上SA1，振盪電路起振，應急燈點亮。
二、故障維修
1.接通開關SA1後應急燈不亮
斷開SA1，用萬用表直流1A檔(若無此檔，也可用500mA檔速測)並在SA1兩端，正常時電流應在500-V600mA左右。注意，此時開關SA2應在“點燃”位置。若電流正常，說明SA1損壞，需更換:若無電流，應重點檢查T2的繞組L4,L5，可用萬用表歐姆檔測量判斷:最後再焊下VT測其性能是否良好，需更換時可用β值在120以上的中功率管。若仍無電流，再用萬用表分別檢查電阻R2、R3是否變值或斷路，VD7.C2是否短路。經上述檢修處理後，接通開關SA1，燈管應能正常點亮。詳情還可以看看：消防應急照明燈的功能及相關常識！
2.市電供電正常但指示燈不亮
此故障多為發光二極體損壞所致，可焊下VD5用萬用表判斷其是否完好。限流電阻R1阻值變大或開路也會導致VD5不亮。
3.市電停電時，指示燈仍亮
該故障是VD6反向特性變差或擊穿所致。只要更換一隻IN4004整流二極體，故障即可排除.
4.停電後燈管正常工作片刻即亮度下降
這表明蓄電池可能有故障。由於該電路無防止蓄電池過放電的保護措施，若市電停電時間過長，蓄電池過放電至端電壓10V時，未能斷開SA1，將使蓄電池過放電而導致其極板過早損壞。
解決蓄電池過放電的辦法最好是設定保護電路，如圖2所示。該電路較簡單，在應急照明過程中，當蓄電池放電至端電壓低於lOV時，VD截止，繼電器KA釋放，切斷蓄電池負載迴路，避免過放電而縮短其使用壽命。KA可選用國產JRX-13F型高靈敏度繼電器，其吸合電流為8mA，吸合電壓為6V。穩壓二極體穩壓值為5V.
5.燈管點燃電路故障
該應急燈電路中開關SA2的作用是:當SA1閉合，SA2置於“啟動”位置時，振盪變壓器T2繞組L1上的電壓通過SA2和電源地(蓄電池)加到燈管一端的燈絲上，而繞組L3上的電壓加在燈管另一端的燈絲上，經過約三秒的預熱後，開關SA2撥到“點燃”位置，此時，繞組L2上感應的高頻脈衝電壓加在燈管兩端，燈管被點亮。
根據上述工作原理，在檢修燈管點燃方面的故障時，首先應檢查開關SA2的接觸是否良好，然後再檢查燈管的燈絲是否完好，可用萬用表RX1檔測其阻值。由於該應急燈的燈管燈絲均有預熱且有電容C3改善電壓波形，一般較少出現燈管一端發黑的現象。
