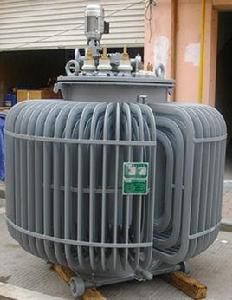

感應調壓器

感應調壓器

感應調壓器是一種調壓設備,廣泛地用於實驗室及工廠的試驗台上。在同軸交流勵磁機半導體勵磁系統中,手動調節勵磁部分,就裝有感應調壓器。實質上是轉子被制動的三相繞線轉子異步電機。轉子繞組連線成星形,作為輸入端,定子繞組串聯在輸入和輸出端之間,通過改變轉子與定子的相對位置,調節輸出電壓。

概述

感應調壓器是利用電磁感應原理將初級電能通過磁場感應饋送到次級,又通過改變定轉子繞組軸線相對角位移和一定的聯接方式,使次級負載電壓能在帶電狀態下並在較大的範圍內得到平滑無級連續調節的電器產品。

套用

感應調壓器能在帶負荷情況下,無級、平滑、連續地調節輸出電壓。主要用於電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等,在機械製造、化工、紡織、通訊、實驗室、船舶製造業、農業、國防、軍工等行業作為調節電壓通用設備。

基本原理

三相感應調壓器在結構上與繞線式感應電動機相同,只不過它的轉子被一套蝸輪蝸桿卡住,不能自由旋轉,可以手動或電動來調節,根據需要而轉動一定角度。至於它的電磁關係,又有點像自耦變壓器。

感應調壓器的三相轉子繞組接成星形。把它當作一次側,經三個滑環、炭刷接至三相電源。三相定子繞組作為二次側,各相繞組的一端,接到轉子繞組相應相的端頭與之串聯,另一瑞接入負載。

當轉子繞組接入對稱的三相電源後,在氣隙里產生一個旋轉磁場,這與三相感應電動機當定子繞組加上三相電源時在氣隙里產生一個旋轉磁場是一樣的。在旋轉磁場的切割下,定子繞組和轉子繞組本身,都感應了電勢。由於串聯連線,二次側端電壓為兩個電勢之和。由於定子繞組和轉子繞組之間的相對位置在空間是可以變動的,轉子在不同位置,兩個繞組中所感應的電勢的相位關係是不同的。

工作條件

在下列條件下,產品能長期連續運行。

(1)海拔高度不超過1000米;

(2)周圍介質溫度不高於+40℃不低於-25℃;

(3)空氣相對濕度不超過85℅;

(4)不含有化學腐蝕性氣休及蒸汽的環境中;

(5)無爆炸危險的氣體環境中;

(6)溫升標準為:油麵溫升55℃(在周圍介質溫度為40℃時,油麵最高溫度不允許超過95℃),繞組溫升65℃,鐵心溫升80℃。

特點

(1)無觸點調節,使用壽命長安全性能好。

(2)適用於各種性質的需要調節電壓的負載。

(3)過載能力比一般柱式調壓器強。

(4)產品運行可靠,使用、維護方便。

(5)感應調壓器散熱冷卻性質快。

感應調壓器型號

感應調壓器有三相與單相兩種,常用的單相感應調壓器有TDGA(單相干式)、TDEA(單相風冷)、TDJA(單相油浸)等系列;常用的三相感應調壓器有TSGA(三相干式)、TSFA(三相風冷)、TSJA(三相油浸)等系列。
