微波大氣遙感

微波大氣遙感

利用微波輻射信號探測大氣的方法和技術。分為主動式微波大氣遙感和被動式微波大氣遙感兩類。作為主動式微波大氣遙感的氣象雷達,從20世紀40年代起就被套用於大氣科學。被動式微波大氣遙感的地面試驗,起始於60年代初,獲得了0~10公里左右的大氣溫度分布資料。1972年,被動式微波大氣遙感在美國“雨雲”5號氣象衛星上試驗成功。1978年美國發射的第三代氣象業務衛星“泰羅斯”N號,已正式採用被動式微波大氣遙感探測大氣溫度。此外,微波大氣遙感在探測晴空和有雲條件下的海溫、海面風、海面上空水汽總含量、雲中含水量和降水強度方面的試驗,也取得了成功。

微波大氣遙感 microwave remote sensing of atmosphere 利用微波輻射信號探測大氣的方法和技術。

分類

利用微波輻射信號探測大氣的方法和技術。分為主動式微波大氣遙感和被動式微波大氣遙感兩類。作為主動式微波大氣遙感的氣象雷達,從20世紀40年代起就被套用於大氣科學。被動式微波大氣遙感的地面試驗,起始於60年代初,獲得了0~10公里左右的大氣溫度分布資料。1972年,被動式微波大氣遙感在美國“雨雲”5號氣象衛星上試驗成功。1978年美國發射的第三代氣象業務衛星“泰羅斯”N號,已正式採用被動式微波大氣遙感探測大氣溫度。此外,微波大氣遙感在探測晴空和有雲條件下的海溫、海面風、海面上空水汽總含量、雲中含水量和降水強度方面的試驗,也取得了成功。

原理

(圖)微波大氣遙感微波大氣遙感原理

被動式微波大氣遙感原理基本上和紅外大氣遙感類似,它利用大氣中氧的 0.5厘米吸收帶探測大氣的溫度分布。在溫度和壓力確定的情況下,利用大氣中水汽在0.164厘米和1.348厘米的兩條吸收線上、臭氧在0.27厘米吸收線上以及其他微量成分在各自的吸收線上發射的微波輻射,探測這些氣體的濃度分布。這些微波輻射的波長比雲霧粒子的半徑大得多,在傳輸過程中受雲霧的干擾較小,是進行全天候遙感大氣溫度和水汽的理想波段。此外,雲滴和雨滴的微波輻射具有連續譜的特徵,在溫度確定的前提下,雲和雨的微波輻射強度直接與雲中含水量和雨強成正比。因此,利用雲雨在 0.8、1.55、3.2、5厘米等大氣微波窗區(見大氣的微波吸收)發射的微波輻射,能定量地探測雲體總含水量和雨強分布。

技術特點

可見光遙感是利用照相機拍被探測物體的照片;而紅外遙感是拍下物體的熱圖;而微波遙感則是利用微波攝下物體的景象。與可見光遙感和紅外遙感相比,微波遙感技術有許多優點:

第一,對目標的鑑別能力強。由於物質內原子和分子的電動力學過程,任何物體都會產生自然的無線電波輻射,不同物體輻射頻譜不同。如鋼、水和混凝土,在同溫度下,紅外比輻射率分別是0.6—0.9,0.9和0.9,差別是不明顯的,而相應的微波比輻射則分別大0.0,0.4和0.9,根據遙感的輻射強度,就能辨認出目標究竟是飛彈發射架還是高樓大廈。

第二,穿透雲層能力強。可見光和紅外線對雲層(特別對雨雲)是“望而生畏”的,而微波卻在其中暢行無阻。因此,在高空中(如衛星上)拍攝地面景物,是紅外遙感和可見遙感所無能為力的,而微波遙感卻能大顯身手。

第三,對物體的穿透能力強。例如對於冰雪、土壤、混凝土、岩石和植物都有不同程度的穿透,最深可有20~30個波長。由於穿透深,就可以獲得地面下的信息。

第四,獲得信息不同。例如,可見光和紅外照片上土壤及植物的顏色,主要由它們的表面層分子諧振所決定,而微波遙感照片的顏色,則反映了土壤和植物的幾何體及介質特性。將這兩方面信息綜合起來,就獲得了目標的全面信息。因此,微波遙感,紅外遙感和可見光遙感也是相互補充的。

套用

(圖)微波大氣遙感微波大氣遙感儀器

簡單說明一下這些東西怎么用法,這個在海洋探測裡邊用的,海洋(占)整個地球60%的面積,甚至還多,那么人類現在,上個世紀主要是靠陸地,有了資源,有了食品,現在地球裡邊的,非再生資源越來越少了,石油越勘探越少,煤越來越少,食物,(因為)人口膨脹,食物越來越少了,怎么辦呢,現在提出口號向海洋要資源,那必須得要研究海洋,要研究海洋的話,海洋的很多動態,需要研究的,一般都是浪長 海浪 風長,海洋的風向風速,溫度長,海面的溫度怎么分布的,流長,海流怎么流法,因為這些東西,跟人們所需要的人類的活動密切相關。

比如說出海,必須知道今天的天氣,海流往哪兒走,風向應該往哪兒走,不知道這個,他回不來了,另外海洋動物,生物,各種不同的魚,它跟海洋的溫度,海洋的葉綠素的分布,都有關,如果能比較準確地掌握了這個東西,漁民直接到那兒去,所以可以大量地捕魚,國家已經使用這個東西指導海洋的捕魚,這就是海洋的套用,那么海洋的災害也比較多了,颱風,厄爾尼諾現象,大家聽到了,溫度異常,反過來拉尼娜現象,這個都是跟人類生活非常非常(密切的),拉尼娜它是厄爾尼諾的一個反面,厄爾尼諾是溫度升溫, 拉尼娜是降溫,那么這個東西,如果不了解的話,為什麼最近天氣比較異常呢,跟這個有關,以往不知道,現在可以準確地預報它,這個開發海洋資源裡邊,這個圖像是海洋的地貌,不但是能夠給表面地貌,而且能夠給出海底的地貌,這很重要。

現在大陸架,伸出去,大陸架是中國的領土,如果不了解大陸架怎么延伸的,你說少了,受損失,說多了,人家笑話你,大陸架延伸多少,這是海面的溫度,溫度差是很重要的,剛才已經說了,舉個簡單例子,捕魚的問題,除了這個以外,厄爾尼諾現象是靠溫度和海洋的高度變化探測的,大氣,是人們非常關注的,因為人類的空間,海洋大氣在空間,那么大氣裡邊 降水,降雨 降雪,這些東西你總得有預報,要預報的話,需要知道雲彩,另外雲彩裡邊的含水量,這個水的顆粒多少,一般的雲彩不會下雨的,現在說人工下雨,都是掌握了這些知識以後,再添一點,它就下雨了,所以大氣探測對人類是至關重要的,天氣預報就是靠這個東西,遙感比較準確的給出這些數據。

下邊就是陸地,人們生活的陸地,陸地套用比較多的是植被的分配,還有風沙,現在不是沙化厲害嗎,現在遙感就在這兒發揮作用,這個沙眼究竟在什麼地方,你說酸雨下來,這個雨從哪兒來,另外人類現在衣食住行,吃的東西,每年的農作物 估產,這個是對國民經濟的發展是相當重要的,國家計委為什麼到年底才開一個明年的計畫會議,有時候年底開不了,到第二年的1月份開會,就等著這個估產,估產準確了,有些東西可以出口多少,有些調節糧種,進口多少,這個掌握不住的話,不該出口的出口了,不該進口的進口了,所以農業的估產,現在做的,小麥的估產做到95%的準確度,水稻 低一點85%左右,玉米 大豆稍微高一點,85%到90%,這已經形成了微波大氣遙感每年向國家(上)報,國務院(上)報的,當然現在預報並不是單純這個,還有其他途徑。

另外一個地震,地震預報是一個世界的難題,現在沒有很好的辦法,但利用這些空間技術,和地質技術,(逐步了解)這些東西,微波大氣遙感逐步逐步地改進,對地震預報能力越來越強,這裡邊遙感主要是從空中看地面的溫度變化,有紅外的,也有微波的,另外一個探礦,我們地下有很多油田,怎么發現,打井是最好一次(成功),但不能到處打井,究竟打在哪兒更準確一點,這樣大量省經費,省人力,這個遙感技術就提供這個(信息),可能在這個方位有油,你去打吧,

世界發展

帶有微波遙感器的第一個海洋衛星,1978年美國發射的,它裝的是幾個微波遙感器,散射計、雷達高度計等等,這個(是)它上邊的一個高度計,這個高度計在一千公里以外,對海面的距離測量精度現在已經達到4.5厘米,相當準確,然後它給出一個海浪的高度,海浪高度10%的精度,那么知道了這個以後,再加上溫度,可以告訴你, 厄爾尼諾現象是不是(正)在形成,這個是叫“GEOSAT”,這個是另外一個高度測量的衛星,這是上邊的一個高度計,這個是加拿大的雷達衛星,是專門用雷達的,它主要是觀測地面的,加拿大(有一個微波大氣遙感在搞這個工作),因為加拿大地處北極,凍的分布,這些東西它(能)了解,

日本發射的實際上美國研製的,先進的對地觀測衛星, 歐洲發射的,歐洲遙感衛星一號,這是它的二號,這個是歐洲發射的專門測量環境的,環境衛星,這個是最新一代的專門高度測量的衛星,

中國的發展

中國的遙感發展是(20世紀)70年代初開始的,微波遙感稍微晚一點,到目前為止微波大氣遙感走了三個階段,最初呢,跟著人家學,把遙感這樣概念引入到中國,這個階段大概是(20世紀)70年代中期,那個時候微波大氣遙感到處宣傳,向中央寫報告,中國應該發展(遙感技術),比人家已經晚了,大概8年左右,第二個階段,微波大氣遙感已經進入到自己有能力做科學研究和技術系統的開發,這個時間比較長一點,而且國家,正式把這個計畫列入到國家的五個五年計畫的攻關計畫里,所以微波大氣遙感65 75 85 95(計畫),現在十五(計畫)了,每個五年計畫科技攻關裡邊都有這個內容,第三個,微波大氣遙感不但在地面和在航天航空這一級做了這個工作,而且已經上了衛星,直到現在天上發射的氣象衛星海洋衛星還有無人飛船“神舟號”,都有這個遙感器,微波遙感器還沒有上天,很快的,“神舟”系列裡邊有微波遙感器上天,這個是中國研製的2個系列,下邊一個一個會說的,那么搞遙感的時候,必須同樣的探測地面的目標特徵,因為照相以後,根據圖片,要判(斷)一下,究竟這是什麼東西,所以地面相應的測量,各種各樣的地物的一個特徵,所以這裡邊很多測量,測量農作物,水稻的,高粱的,雪的凍的,這些東西都有,這就是測量海洋,掌握了這個以後,(要)進行數學模型的建立,然後我們的衛星數據下來以後,根據這個東西進行判斷,這個是中國做的第一台我們國家的機載散射計,這個是機載高度計,這(是)一個天線了,這個就是微波大氣遙感在農作物的實地測量,目的是掌握它的特徵,掌握不住這個特徵,估產就比較差勁,農作物的生長,不同期間 不同的階段,它反映在遙感器里是什麼特徵,這裡邊有跟葉綠素有關,水分有關,肥料有關,這是在北京郊外,用大吊車測量我們北京郊外的一個桃樹林,桃樹當年生產情況,右邊這個是在湖南測量水稻,當時車進不去,路比較泥濘,所以當地的農民搭了這個台子,儀器放在上面,做測量用的,這裡列的是中國到目前為止做的各種各樣的儀器,

微波大氣遙感已經做了這么多工作,微波大氣遙感國際上現在,做哪些方面的工作呢,一個遙感器的發展,是更加集成化,模組化,另外一個小型化,因為大家可能聽說過,現在的衛星都是幾噸幾噸的,噸級的衛星很大,最近正在發展幾十公斤的,一百公斤的,五百公斤的小衛星,甚至是由,大概幾十克的一個納衛星,但納衛星做不了這個工作,但五十公斤以上的小衛星可以做的,那么衛星變得很小,這樣發射衛星的周期一兩年就可以發射了,不像以前發射一般都是五年以上,衛星要做得小,上邊放的儀器一定要小,所以(這是)微波大氣遙感小型化的問題,這個就是剛才說的,美國最近做的,2001年2月發射的,一次性的能夠給予三維圖像,這個非常成功,它高層的精度,(美國)對外公布它做到了10米,實際上它已經做到4米,分析的結果,這樣,它把全世界覆蓋一遍,那么中國怎么發展?

微波大氣遙感已經發展了很多,但是離外國有相當大的距離,但中國現在使勁趕,中國有幾個原則,第一個原則,中國是一個開發中國家,中國的國力有限,不能跟中國拼經濟實力,但是我必須做,所以必須重點突出,不能他有什麼我有什麼,第二個原則是我們我們國民經濟發展需要空間遙感,應該發展這樣的工作,所以發展是必須要發展的,儘管沒有錢,第三個,微波大氣遙感發展不能亦步亦趨的跟人家走,所以做跨越式發展,(國外)是一步一步走的,我們第一步做完了以後,從這兒跳過去,一下子做到前沿裡邊去,我們已經這樣做了,所以我們經過這幾年以後,有些水平上,已經接近(國外先進水平),這么說吧,我們中國的微波遙感,在亞洲還是第一,國際上大概美國 俄羅斯,歐空局,歐空局跟我們差不多,日本也不如我們,印度不如我們,至少到目前為止,第一個,我們首先要做到,現有的 已有的遙感技術,水平要提高,這是第一個要做的,第二個要擴展我們的頻率,剛才我說了,現在,中國掌握的頻率,到現在為止是8毫米,能夠上天的,但這個東西就比起人家來差遠了,美國做了多少,已經400個G,就是已經到亞毫米,零點幾毫米,我們是8毫米,差一個數量級,西歐國家有的已經做到大概是0.5毫米,那我們現在中國,是在這個方面要做到,本世紀的初期,就是2005年以前我們要達到400個G,就是0.8毫米左右,然後越來越接近,估計花個十年左右的時間,跟(國外先進水平)差不多,下邊就是小型化的問題,剛才已經講了,第四個我要加強基礎研究,基礎研究跟不上,你新的技術出不來,你很難有突破性的進展,很難趕上美國,下邊是套用研究,我們有了這么多東西,怎么套用法,因為用戶需要培養,到目前為止有些用戶就是看圖識字了,圖片有了以後就看圖片,這樣不行,必須從已經獲取的信息和圖像裡邊挖掘出更深層次的信息,

中國現在正在做的工作, 一個叫多模態遙感器,馬上上天了,還有一個是先進模組化的遙感器,還有三維成像的,合成孔徑雷達的,我們即將要發射海洋二號衛星,風雲系列的衛星,風雲系列到目前為止,只有紅外,沒有微波,而海洋和大氣沒有微波,是絕對不行的,所以我們已經立項 正在做,我估計過個五年左右,我們海洋衛星,我們的氣象衛星,都已經有微波,所以(和)國際上可以相比擬,還有月球的探測,裡面我們將準備用微波,還有新的知識,叫空間虛擬遙感,這個是多模態遙感器,這邊這個是即將要上天的,遙感器的衛星的一段,這個(是)“神舟”系列裡邊的,下一次發射就發射它,我是這個系統的總師,這個如果上去的話,對海洋 對大氣,我們中國就突破了我們的零,零的突破,在這個水平裡邊我們有兩項是超過美國的,這裡邊,這個是 現在研究人員都在調整上天的儀器,那么先進模組化是這樣的,因為剛才那個,三個模態的東西都在這兒,但有的時候,不一定三個都要,所以怎么辦呢,就做成模組,需要哪個上那個,這個就是,去年我們的江主席,他們都來參觀過這個(模組),這個是我們自己有智慧財產權的,我們有發明專利的,一個三維成像的高度計,到目前為止,國際上還沒有這個東西,我們一次性的,比較小的東西,一成像出來,它就是立體圖,不像美國剛才那樣,伸出60多米的,那個東西(美國)做得了,我們做不了,我們沒那個錢,所以窮人有窮辦法,做出來的東西也許可能比別人就好,這是我們今年4月份,第一次試飛,這個圖好象不是太好,這個是我們在(陝西)閻良(機場),試飛時飛的,西安(試飛研究所)幫我們飛的,飛得很好,但這個圖像不太好在那兒呢,飛機姿態不穩定,這個三維成像,立體成像是非常要求姿態穩定,但是至少證明這個原理通(過)了,所以我們對外宣布我們已經成功了,這裡邊(就)是,這邊這個是 干涉圖,有了干涉圖以後可以出現三維,進一步處理,下邊我們叫綜合孔徑輻射計,國際上(現在)美國有,丹麥有,我們有,什麼意思呢,就是剛才說,有一個被動的,它作用很簡單,沒有反射計,很簡單,但是這個解析度比較差,我們發展這個技術,它的解析度能夠提高,在地面做之前,這個也是成功的,下面我們就是頻率爬高的(問題),剛才說了,我們這個是山後面飛的,也在(陝西)閻良飛,這個(是)我們得到的,黃河和渭河(的遙感圖),在(陝西)閻良飛的,叫做“飛黃”,這個圖相當漂亮,下邊叫空間虛擬,這個是我們第一個提出來的,新的技術,但這個,要發展成真正能套用的,我估計有十年,什麼意思,現在我們很多儀器剛才說的做得很大,越來越大,為了提高它的精度,提高它的解析度,做得很大很大,上衛星有點困難了,怎么辦呢,我現在把它分化,放在不同的衛星上面,然後到上邊以後,它就虛擬成像,大家知道,我們虛擬用在電影裡邊很多,本來後邊沒有沙灘,兩個人在那兒打排球,就在這個屋裡邊,這個後邊憑空搞了一個沙灘,好象挺熱鬧,在沙灘裡邊打排球一樣,一樣 這個虛擬技術用在空間裡邊,那么美國也在研究,我們也在研究,我們希望在這個問題上,跟美國同步,但他有錢,他肯定比我們快一點,但至少我們不會比別人落後十幾年,所以如果只要這個成功的話,不但在空間這裡邊,將來要看非常遠的星球,大家知道哈勃望遠鏡看到150光年以外的一個東西,如果是虛擬成像上去的話,我這個機械拉得非常非常長,幾百公里,幾千公里,再看星球,那就解析度很高了,看得很遠,所以這個技術很有前途,我們目前現在是大力發展這個問題。

儀器

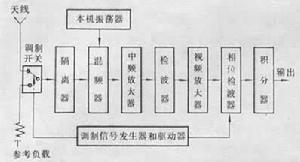

進行微波遙感的基本儀器裝置是微波輻射儀它是一種方向性好、靈敏度高的微波噪聲接收機。主要由天線、接收機、數據記錄或儲存單元三部分組成。天線一般採用拋物面及其變型,要求有好的角解析度、儘可能低的旁瓣。接收機一般採用迪克調製式的超外差接收機。它首先將天線收集的微波輻射的直流信號變成交流,然後用超外差線路進行檢測。為了提高信噪比,降低輸出的脈動,還要將一定時間間隔內的信號進行積累和平均。在迪克調製式接收機的基礎上還發展了其他幾種改進型,例如零平衡式、雙參考源調製式以及脈衝噪聲注入式等。
