弧形格柵除污機

‍ 弧形格柵除污機由弧形柵條、齒耙臂及其支座、機架、帶過扭保護機構的驅動裝置，具有緩衝作用的 這種格柵除污機適用於細格柵或較細的中格柵，其結構緊湊，動作簡單規範，但是對柵渣的提升高度有限，不適於在較深的格柵井中使用。

定義

‍ 一種固定格柵除污機，其柵條為圓弧形（近視1/4圓周），齒耙在驅動裝置驅動下，沿圓弧形柵條將污物推至柵條上方，實現污渣清除。‍

原理

構造及工作原理：

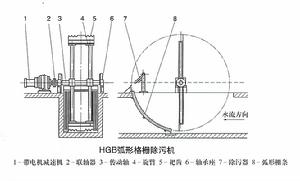

弧形格柵除污機由弧形柵條、齒耙臂及其支座、機架、帶過扭保護機構的驅動裝置，具有緩衝作用的
撇渣耙和導渣板、控制櫃等組成。

耙臂在驅動裝置帶動下繞弧形柵條中心迴轉，當齒耙進入柵條間隙後，即開始除污動作，將被柵條攔截的渣沿柵條上移，當齒耙觸及撇渣耙後，渣在齒耙和撇渣板相對運動的作用下，撇出並經導渣板卸至輸送器，完成一個除污動作，而齒耙在越過撇渣後，撇渣耙在緩衝器的作用下緩慢復位。
這種格柵除污機適用於細格柵或較細的中格柵，其結構緊湊，動作簡單規範，但是對柵渣的提升高度有限，不適於在較深的格柵井中使用。

相關標準‍

CJ/T3065-1997《弧形格柵除污機》
