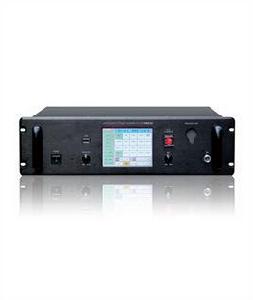

廣播矩陣前面板
①電源 ②全部呼叫選擇 ③模式通道選擇 ④分區選擇
後面板
①音樂輸入連線埠 ②消防輸入連線埠 ③音頻輸出連線埠 ④控制輸入連線埠 ⑤交流保險絲 ⑥電源插座
其中①音樂輸入連線埠是音樂功放出來信號的輸入連線埠，COM端是共地端（內部相通），當只有1台功放信號輸入時，M1-M12的所有分區是並聯的；當有多台功放信號輸入時，每1台功放信號是並聯的 ；②消防輸入連線埠是消防功放出來信號的輸入連線埠，COM端是共地端（內部相通），當只有1台功放信號輸入時，C1-C12的所有分區是並聯的；當有多台功放信號輸入時，每1台功放信號是並聯的 ；③音頻輸出連線埠對應連線每個分區的1對音箱線即可，COM端是共地端（內部相通）; ④控制輸入連線埠是外接DC24V的控制信號的接口, COM端是共地端（內部相通）,CN1-CN12對應外接DC24V的控制信號”+”.
功能如下：
1）12路音頻信號輸入；
2）12路消防信號輸入；
3）12路音頻信號輸出；
4)選區播放音頻信號；
5)DC24V輸入控制分區廣播
6)任意區域報警輸出DC24V，以觸發語音報警系統
（可和F0812數碼語音錄放器配套使用）
由於廣播分區矩陣器有2路輸入通道，即音樂輸入通道和消防輸入通道，所以在配備功放時用2套相同的功放，這樣就可以在某一個區域播放消防信號時，其他區域照常播放背景音樂，從而互不影響；其切換模式有2種，即手動模式和遙控模式；所謂手動模式，也就是說，在某一個區域播放背景音樂時，可以手動按下其對應的消防按鈕，這樣就強切到消防報警信號，但此時的音樂通道的指示燈仍然亮著；所謂遙控模式，也就是，在某一個區域播放背景音樂時，當突然其對應的控制輸入連線埠有DC24控制信號輸入，這樣就強切到消防報警信號，從而實現了遙控切換到消防的目的，此時的音樂通道的指示燈是滅的；
音樂/消防切換示意圖示意圖：
使用方法
1、 通過“通道選擇”按鈕可以選擇相應通道的開或者關，通斷狀態由相應的指示燈指示。
2、 “CALL”按鈕為所有呼叫通道控制鍵，能夠同時控制全體呼叫通道的開或者關。
3、 “MODE”按鈕為呼叫通道關聯控制鍵，打開後能夠控制被選中的呼叫通道的左右相臨通道聯動，即所謂的N-1、N、N+1模式。
技術參數
線路輸入(標準) 2A/220V AC 2A/30V DC
線路輸入(允許範圍） 3A/250V AC 3A/30V DC
電源電壓(標準) 220V/50Hz
電源電壓(允許範圍) 200V～230V
電源保險絲 AC 220/0.5A×1
電源功耗 15W
外形尺寸（mm） 440(W)×275(D)×90(H)
重量（Kg） 7.5
顏色 金屬銀白/黑
系統套用接線圖：
