基本信息

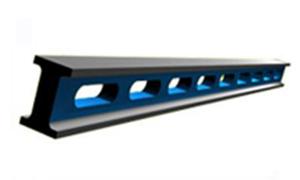

名稱：平行平尺
製造標準：按JB/T7977-99標準製造。
平行平尺材質：灰鐵250,工作面採用刮研或精密磨削工藝。
用途：用於工具機檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連線導軌的水平，並可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用於設備安裝和檢查。
平行平尺的檢驗方法
平行平尺工作面的檢驗方法：平尺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
首先將I、II字型平尺用等高塊支承在距平尺兩端2L/9的標準承標記處，根據平尺工作面的長度選擇適當的橋板（一般按8~10個跨步，跨
距在50~500mm之間）；然後將橋板置於平尺的一端把反射鏡或水平儀固定在橋板上；橋板按跨距逐步地從平尺的一端移至別一端，每移動一個跨距從分度值為1“（或0.005mm/m）的自準直儀或分度值為0.001mm/m的電子水平儀（工作面長度大於500mm的1級平尺可用分度值為0.01mm/m的合像水平儀，2級平尺可用分度值為0.02mm/m的框式水平儀）上讀取該位置讀數；其最大值與最小值之差即為平尺工作面的直線度誤差，工作面任意200mm的直線度誤差，可選擇50mm或100mm的橋板，按上述方法在任意200mm內進行檢驗確定。那么對於工作面寬度大於60mm的任意平尺，應按坪面度要求進行檢驗，其平面度公差值應不於規定的直線度公差值。只有平尺工作面的直線度得到精確，才能大大減小對工件檢測造成的誤差。
規格型號：
| 規格mm | 工作面直線度或平面度 | 工作面間平行度 | 側面對工作面垂直度 | ||||||
| 精度等級um | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 500×35 | 3 | 6 | 12 | 4.5 | 9 | 18 | 15 | 30 | 60 |
| 750×40 | 4 | 8 | 15 | 6 | 12 | 25 | 20 | 40 | 80 |
| 1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 | 25 | 50 | 100 |
| 1500×70 | 7.4 | 15 | 30 | 10 | 20 | 40 | 37 | 75 | 150 |
| 2000×90 | 9 | 18 | 36 | 13.5 | 27 | 54 | 45 | 90 | 180 |
| 2500×90 | 11 | 22 | 44 | 16 | 32 | 65 | 55 | 110 | 220 |
| 3000×100 | 13 | 26 | 52 | 19.5 | 39 | 78 | 65 | 130 | 260 |
| 3500×100 | 15 | 30 | 60 | 22 | 45 | 90 | 75 | 150 | 300 |
| 4000×100 | 17 | 34 | 68 | 25 | 50 | 100 | 85 | 170 | 340 |
| 5000×110 | 21 | 42 | 84 | 30 | 60 | 120 | 105 | 210 | 420 |
