科技名詞定義
中文名：尼龍內齒圈
尼龍聯軸器所屬行業分類：機械及行業設備——傳動件——聯軸器
同類稱謂：尼龍聯軸器，尼龍齒套，NL型尼龍內齒圈鼓形齒式聯軸器，
所屬學科： 機械工程（一級學科）；機械零件（二級學科）；聯軸器（三級學科）
主要用途
它的主要用途是：鍛壓、建築、礦山、塑膠、食品、工程、石油、化工、工具機、船舶、皮革、紡織、風機、水泵等行業機械的傳動。該內齒型彈性聯軸器使用效果明顯優於其他結構的聯軸器。
內齒形彈性聯軸器是目前國內的最新產品，在國外已經廣泛地被採用，適用於軸間及的撓性傳動，允許較大的軸向徑向位移和角位移，且具有結構簡單、維修方便、拆裝容易、噪聲低、傳動功效損失小、使用壽命長等優點、倍受用戶歡迎。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。
主要規格尺寸
尼龍聯軸器| 型號 | 外徑 | 內徑 | 高度 | 牙數 | 模數 | 備註 |
| NL1粗牙 | 42 | 30 | 28 | 32 | 1 | |
| NL1細牙 | ||||||
| NL2粗牙 | 55 | 38 | 39 | 27 | 1.5 | |
| NL2細牙 | 53 | 41 | 40 | 42 | 1 | |
| NL3粗牙 | 67 | 47 | 42 | 25 | 2 | |
| NL3細牙 | 67 | 50 | 45 | 34 | 1.5 | |
| NL4粗牙 | 82 | 60 | 46 | 32 | 2 | |
| NL4細牙 | 85 | 65 | 47 | 45 | 1.5 | |
| NL5粗牙 | 92 | 69 | 48 | 36 | 2 | |
| NL5細牙 | 95 | 72 | 49 | 38 | 2 | |
| NL6粗牙 | 102 | 75 | 52 | 32 | 2.5 | |
| NL6細牙 | 100 | 76 | 50 | 40 | 2 | |
| NL7粗牙 | 115 | 85 | 60 | 36 | 2.5 | |
| NL7細牙 | 115 | 87 | 61 | 45 | 2 | |
| NL8粗牙 | 140 | 102 | 67 | 31 | 3.5 | |
| NL8細牙 | 140 | 108 | 73 | 45 | 2.5 | |
| NL9粗牙 | ||||||
| NL9細牙 | 172 | 132 | 90 | 46 | 3 |
尼龍內齒圈的定義

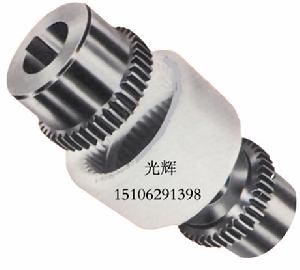

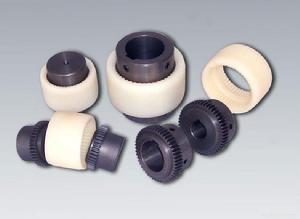

尼龍內齒圈是由帶外齒的凸緣半聯軸器和齒數相同的內齒圈等零件組成。外齒分為鼓形齒和直齒兩種齒形，所謂鼓形齒尼龍內齒圈即為將外齒製成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒尼龍內齒圈聯軸器可允許較大的角位移（相對於直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。
尼龍內齒圈分類
TGL 型—尼龍內齒圈鼓形齒式聯軸器TGL型鼓形齒尼龍齒圈聯軸器有以下三種結構型式： A---型基本型： B---型內擋圈型：C---型
外擋圈型
NL 型—尼龍內齒圈鼓形齒式聯軸器。主要是常規的NL1-NL9
外徑由42-172 高度由28-90 齒數由 27到46 模數由1到3.5
主要原材料
尼龍聯軸器的主要原材料為：工程塑膠，增強尼龍雙6,高強度尼龍雙6加30%玻璃纖增韌。使其具有良好的機械性能和電氣性能,可對其進行增韌,增強,阻燃,耐磨改性,提高其耐熱性等。 半聯軸器採用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽採用拉製成型，內齒形聯軸器彈性體
外套可根據用戶使用要求選用各種硬度合成橡膠脂橡膠；增強鑄型尼龍彈性體等材料。為滿足各種機械
的更新改造及引進設備備件需要，可以提供品種規格齊全的內齒形彈性聯軸器，並可根據需要接受非標準訂貨。
