安全光柵

安全光柵

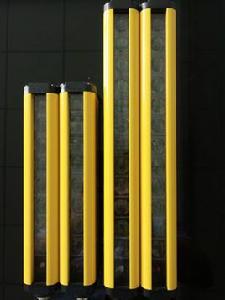

安全光柵也就是光電安全保護裝置(也稱安全保護器、沖床保護器、紅外線安全保護裝置等),一般來說安全光柵成對存在,分為發射端和接收端。

基本信息

簡介

安全光柵是避免人員接近移動機械的一種光電設備,可以避免人員傷亡,這類的移動機械有沖床、卷繞機、碼垛機、電梯等。安全光柵可以用來代替傳統的機械屏障或是其他方式的機械防護,也可以增加設備的可維修性。配合安全光柵,也可以增加機械設備(像一些半自動設備)的操作性及效率。

描述

安全光柵可歸類為存在檢測設備(presence detection device),其他常見的存在檢測設備有對壓力敏感的安全墊以及雷射掃描器(常用在工業套用的遠端控制車輛)。大部分工業安全繼電器的主要套用都是用在有機器人的工作站中。

安全光柵是由一組傳送器及接收器組合而成,傳送器會傳送一組紅外線光束,而接收器會包括許多的光感測器,若物體在傳送器和接收器之間,接收器收不到完整訊號,就會送停止訊號給監控的設備。

安全光柵傳送器送出的光束是序列的,以特定的頻率送出。偵測器只能接收傳送器送出的特定頻率的特定脈波,因此避免受到其他紅外線光源的影響,提高在安全系統中的適用性。

一般安全光柵會連線到安全繼電器上,若偵測到有物體,會自動移除會造成危害的動力來源。配合安全繼電器也可以暫時暫停安全光柵的機能,允許物體通過安全光柵,而不產生保護訊號,這適用在一些半自動化的程式中。

標準

以下是一些安全光柵相關的標準:

•ANSIB11.19

•IEC61496-1/-2

•IEC/TS 62046

•ISO13855 (EN 999)

套用

在現代化工廠里,人與機器協同工作,在一些具有潛在危險的機械設備上,如衝壓機械、剪下設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域(有毒、高壓、高溫等),容易造成作業人員的人身傷害。安全性光柵是一種保護各種危險機械裝備周圍工作人員的先進技術。同傳統的安全措施,比如機械柵欄,滑動門、回拉限制等來相比,安全性光柵更自由,更靈活,並且可以降低操作者疲勞程度。通過合理地減少對實體保護的需求,安全性光柵簡化了那些常規任務,如設備的安裝,維護以及維修。
