簡介

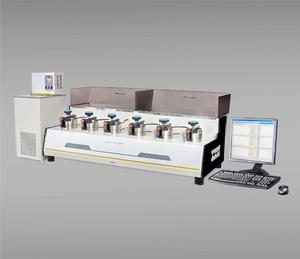

儀器名稱：壓差法氣體滲透儀英文名：Gas Transmission Rate Tester
常用名稱：透氣性測試儀、壓差法透氣儀、透氣儀、透氣性測定儀、氣體透過率測試儀、氣體透過率測定儀、氣體滲透儀、壓差法透氣性測試儀
壓差法氣體滲透儀行業又稱為透氣性測試儀。透氣性測試是指包裝材料對氣體等滲透物的阻隔作用，透氣性能測試是從包裝的角度上分析產品貨架期的重要指標。
壓差法氣體滲透儀適用於塑膠薄膜、複合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。
設備用途
壓差法氣體滲透儀基於壓差法的測試原理，是一款專業用於薄膜試樣的氣體透過率測試儀，適用於塑膠薄膜、複合膜、高阻隔材料、片材的材料的氣體透過率、溶解度係數、擴散係數、滲透係數的測定。適用企業：包裝生產廠家、食品廠、藥品廠、質檢機構、研究院校、第三方檢測機構
設備特徵
| 可同時測定試樣的氣體透過率、溶解度係數、以及擴散係數| 行業內最高效的六腔完全獨立設計，可同時測試六種相同或不同的試樣| 六個測試腔分為A，B兩組不同精度區域，可滿足不同測試精度的要求，且B組精度高達0.01 Pa
| 寬範圍、高精度溫度控制，滿足各種試驗條件下的測試
| 提供比例和模糊雙重試驗過程判斷模式測試量程
| 可根據需要進行擴展，滿足大透過率測試的要求
| 可進行任意溫度下的數據擬合，輕鬆獲得極端條件下的試驗結果
| 支持有毒氣體及易燃易爆氣體的測試（需改制）
| 系統採用計算機控制，整個試驗過程自動完成
| 提供標準膜進行快速校準，保證檢測數據的準確性和通用性
| 配備RS232通用數據接口，方便數據傳遞
測試原理
採用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然後對整個系統抽真空；當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恆定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。執行標準
GB/T 1038-2000 塑膠薄膜和薄片氣體透過性試驗方法 壓差法ASTM D1434 測定塑膠薄膜和薄片透氣性能的測試方法
ISO 2556 塑膠.在大氣壓力下薄膜和薄板的氣體透過率的測定.測壓法
ISO 15105-1 塑膠.薄膜和薄板.氣體傳輸率的測定.第1部分壓差法
JIS K7126 塑膠薄膜及薄板的透氣性試驗方法
YBB00082003氣體透過量測定法
技術指標
測試範圍： 0.1～50,000 cm3/m2·24h·0.1MPa（A組常規體積）1.00～50,000 cm3/m2·24h·0.1MPa（A組擴展體積）
0.01～1,000 cm3/m2·24h·0.1MPa（B組）
試樣件數： 6件（A， B兩組各3件，數據各自獨立）
真空解析度： A組：0.1 Pa
B組：0.01 Pa
測試腔真空度： <20 Pa
控溫範圍： 5℃～95℃
控溫精度： ±0.1℃
試樣尺寸： Φ97 mm
透過面積： 38.48 cm2
試驗氣體： O2、 N2、CO2等氣體（氣源用戶自備）
試驗壓力： -0.1 MPa～+0.1 MPa（常規）
氣源壓力： 0.4 MPa～0.6 MPa
接口尺寸： Ф6 mm聚氨酯管
外形尺寸： 1370 mm(L)×575 mm(W)×450 mm(H)
電源： AC 220V 50Hz
淨重： 160kg
壓差法測試數據
| 試樣編號 | 試樣名稱 | 材質/厚度 (μm) | 氧氣透過量cm3/m2·24h·0.1MPa |
| 161-03 | 薄膜 | BOPP ( 60 ) | 533.208 |
| 161-02 | 薄膜 | BOPET ( 25 ) | 55.384 |
| 161-01 | 薄膜 | BOPET ( 20 ) | 61.606 |
| 159-03 | 薄膜 | PET/NY/MXD6/PE (130) | 10.099 |
| 159-02 | 薄膜 | PVA塗NY/NY/PE (150) | 3.389 |
| 159-01 | 薄膜 | PVA塗PET/NY/PE (150) | 0.299 |
| 151-03 | 包裝袋 | PET/OPP/PE (110) | 5.145 |
| 151-01 | 包裝袋 | KOP/NY/PE (110) | 29.816 |
| 149-03 | 透明包裝膜 | 未知（90） | 10.131 |
