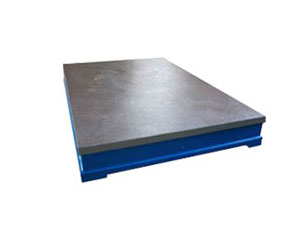

基礎平板

基礎平板

基礎平板在使用時要先進行安裝調試。 在沒有安裝調試合格的基礎平板上工作是沒有意義的工作,非專業人員的安裝調試基礎平板是違規的操作,有可能損壞基礎平板的結構,甚至會造成基礎平板變形,使之損壞,無法使用。 基礎平板精度:按國家標準計量檢定規程執行,分別為0,1,2,3級四個級別。

基礎平板使用操作常識

基礎平板有叫做基礎平台,鑄鐵基礎平板鑄鐵基礎平台。基礎平板在使用時要先進行安裝調試。然後才可以使用。在沒有安裝調試合格的基礎平板上工作是沒有意義的工作,非專業人員的安裝調試基礎平板是違規的操作,有可能損壞基礎平板的結構,甚至會造成基礎平板變形,使之損壞,無法使用。所以使用前,我們要有專業的工作人員進行基礎平板的安裝調試,非專業人員的安裝調試是違規的操作,要絕對不可以採用。 基礎平板在安裝調試後,把基礎平板的工作面擦拭乾淨,在確認沒有問題的情況下使用,使用過程中,要注意避免工件和基礎平板的工作面有過激的碰撞,防止損壞基礎平板的工作面;工件的重量更不可以超過基礎平板的額定載荷,否則會造成工作質量降低,還有可能損壞基礎平板的結構,甚至會造成基礎平板變形,使之損壞,無法使用。 基礎平板用途:適用於各種檢驗工作,精密測量用的基準平面;用於工具機機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,並作緊密劃線,在機械製造中也是不可缺少的基本工具。 基礎平板表面質量檢驗:用塗色發檢驗。0級1級平板在每邊為25毫米平方的範圍內不少於25點,2級不少於20點,3級不少於12點。基礎平板精度:按國家標準計量檢定規程執行,分別為0,1,2,3級四個級別。材料為高強度鑄鐵HT200-300。 工作面硬度為HB170-240 。基礎平板規格:200×200-2000×4000mm(特殊規格根據需方圖紙製作或雙方商定生產加工製作) 。

基礎平板常用規格參數

規格 精度等級 規格 精度等級
0級 1級 2級 3級 精刨 0級 1級 2級 3級 精刨
100×100 4 8 26 ​ ​ 2500×2500 ​ ​ 72 180 270
200×100 5 10 20 ​ ​ 3000×1000 ​ ​ ​ 168 248
200×200 5 10 20 ​ ​ 3000×1500 ​ ​ ​ 174 154
300×200 6 12 24 ​ ​ 3000×2000 ​ ​ ​ 184 275
300×300 6 12 24 ​ ​ 3000×2500 ​ ​ ​ 186 276
400×300 6 12 24 ​ ​ 3000×3000 ​ ​ ​ 210 300
400×400 6 12 24 ​ ​ 4000×1000 ​ ​ ​ 210 300
500×300 6 12 24 ​ ​ 4000×1500 ​ ​ ​ 210 300
500×500 7 14 28 ​ ​ 4000×2000 ​ ​ ​ 219 310
600×400 7 14 28 ​ ​ 4000×2500 ​ ​ ​ 228 340
600×500 7 14 28 ​ ​ 4000×3000 ​ ​ ​ 240 360
800×500 8 16 32 80 ​ 5000×1500 ​ ​ ​ 249 370
800×600 8 16 32 80 ​ 5000×2000 ​ ​ ​ 255 375
900×600 8 16 32 80 ​ 5000×2500 ​ ​ ​ 264 390
1000×750 9 18 36 90 ​ 5000×3000 ​ ​ ​ 287 420
1000×1000 10 20 39 96 ​ 6000×1500 ​ ​ ​ 287 420
1200×1000 ​ 20 39 96 ​ 6000×2000 ​ ​ ​ 293 430
1500×1000 ​ 24 48 120 ​ 6000×2500 ​ ​ ​ 300 450
1500×1500 ​ 25 50 125 ​ 6000×3000 ​ ​ ​ 308 460
2000×1000 ​ 26 52 129 ​ 8000×1500 ​ ​ ​ 366 500
2000×1500 ​ ​ 56 140 ​ 8000×2000 ​ ​ ​ 370 520
2000×2000 ​ ​ 60 152 230 8000×2500 ​ ​ ​ 375 530
2500×1500 ​ ​ 64 152 230 8000×3000 ​ ​ ​ 382 570
2500×2000 ​ ​ 68 168 248 ​ ​ ​ ​ ​ ​
鑄鐵基礎平板鑄鐵基礎平板
