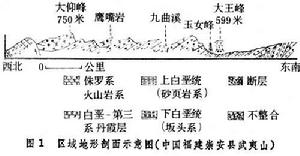

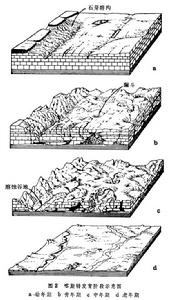

剖面圖 以垂直於地平面的平面切割製圖區域地面所形成的圖形。用以反映圖上各種自然現象的垂直變化,常見的有地形剖面圖、地質剖面圖、河流縱橫剖面圖、土壤剖面圖和植被垂直分布帶圖等(圖1)。 塊狀圖 是運用透視原理,表示地塊立體形象的圖形。假設從地殼表層垂直向下切割一地塊,由高處斜瞰這一地區,不僅可以看清它表面的地形起伏,而且還可以看出它的正斷面、左側或右側斷面的地層構造。把某一地區不同時期的地貌形態作成連續塊狀圖,有助於論證某些地貌類型的侵蝕輪迴(圖2)。 統計圖表 用以說明圖上某個專題現象按一定指標在分類上的數量特徵或一定時間內數量上的發展變化的圖形,常表示兩個相關因素的周期變化,如某地全年12個月的氣溫和降水量過程變化的柱狀圖。金字塔圖表和三角形圖表 可以表達現象各組成部分在空間或時間上的結構變化,能直觀地反映各現象各組成部分的相互關係。如年齡金字塔圖表、產業三角形圖表等。
