回波消除是一個在語音通話中消除回波以提高通話質量的過程。由於語音壓縮技術和包處理延遲會產生回波,通常需要回波消除。有聲回波和混合回波兩種類型。

回波消除的定義

回波消除是一個在語音通話中消除回波以提高通話質量的過程。由於語音壓縮技術和包處理延遲會產生回波,通常需要回波消除。有聲回波和混合回波兩種類型。
回波消除不僅可以提高通話質量,由於它採用靜音壓縮技術,還可以減少占用的頻頻寬度。

回聲生成原理和回波消除器工作原理

一、回聲生成原理
回聲包括電學回聲和聲學回聲。電學回聲是由於PSTN一端2/4線轉換混合線圈阻抗不匹配,聲學回聲是由於固定話機收發隔離不好。當回聲路徑時延大於30ms時,PSTN近端產生的回聲就會使遠端的用戶感覺到,這會影響通話的效果。 PLMN雖然不產生回聲,但是由於如下幾個方面的原因,使得移動台與PSTN用戶連線時,回波的時延路徑被明顯地加長,接近64ms。
電學回聲(圖1)是回波的主要來源,一般的回波消除器主要用來消除電學回聲;
回波消除

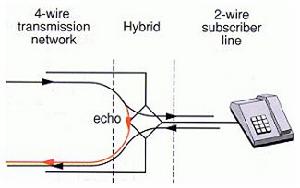

圖1 電學回聲示意圖
無線路徑上產生回波時延的主要原因:
1. 無線鏈路傳輸信息的延時;
2. BTS(基站)或MS(移動台)為了克服多徑延遲採用的均衡而帶來的延時;
3. TRAU(碼變換器)為了實現碼變換而產生的延時。
二、感受到回聲的條件
電學回聲和聲學回聲在電話網中總是存在的,但需要以下條件電話用戶才能感受到回聲:
1、 回波通路延時足夠長
對於大多數電話用戶來說,如果講話者的回波通路延時時間:
小於30ms,不易察覺;
大於30ms,可以察覺,並影響聽話效果;
大於50ms,非常嚴重,需要控制。
在GSM網路中,延時有以下幾個原因:
無線鏈路傳輸信息的延時;
BTS或MS為了克服多徑延時採用的均衡帶來的延時;
TC為了實現話音編解碼產生的延時。
所有的延時總量不超過188.5ms。所以GSM系統中必須使用回波消除技術。
2、 返回的回波信號足夠強
返回的回波信號必須足夠讓用戶能夠聽見,即回波信號必須足夠強。
三、回波消除器工作原理
回波消除器是在4線傳送路徑上減去根據4線接收路徑的話音信號計算出來的回音估值實現。簡單說來,回波消除器監測接收路徑上從遠端(farend)來的話音,計算出回波的估值,然後在傳送路徑上減去這個估值。於是,回波被去除了,只有近端(nearend)的話音被傳送到遠端。
回波消除器有4個連線埠(port,orconnection),兩個位於局內側(drop-side),兩個位於線路側(line-side):
Receive-in(Rin)
Receive-out(Rout)
Send-in(Sin)
Send-out(Sout)
因為需要消除的回音產生在尾端線路(endpath)上,所以長途線路(longhaul)上的延時並不影響回波消除器。但是,總的電路延時(endpath+longhaul)決定了是 需要採用回波消除器,當延時超過30ms時,需要採用回波消除器。
回波消除器的特點:近端安裝回波消除器遠端用戶受益,遠端安裝回波消除器近端用戶受益!
