四分格視頻凍結板

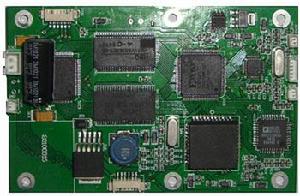

麥恩視頻定格板（AV1204）提供一路Video（AV）視頻信號輸入，一路AV視頻圖象輸出。
輸入的AV視頻信號通過AV1204板可對信號進行凍結、存儲；單畫面存儲和回放，四畫面
存儲和回放。(共提供12幅圖像的存儲）
提供中英文選單功能（切換選擇），可對圖象的亮度、對比度、色飽和度進行調整。
性能特點
* 支持1路Video輸入，1路Video輸出。
* 12幀畫面存儲與回放，4子畫面同屏顯示，其中1幅活動畫面。
* 自動適應NTSC個PAL制式。
* 亮度、對比度、色飽和度可調。
* 選單英文、中文可選，斷電自動保存。
* 電源輸入：+8V至 +12V。
* 尺寸：100mm * 65mm

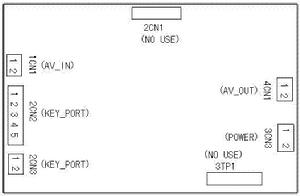

接口說明：
1CN1：Video視頻輸入：1=GND(地) ， 2=Video
4CN1：Video視頻輸出：1=Video ， 2= GND
2CN2：功能按鍵接口：1=GND ，2= KEY1，3= KEY2，4= KEY3，5= KEY4
2CN3：功能按鍵接口：1=GND ， 2= KEY5
功能鍵介紹
KEY5：選單鍵；按一次調用選單出來，再按一次菜單消失。
KEY1：選單存在時，是選單選項減鍵。
選單消失時，全畫面定格鍵。
KEY2：選單存在時，是選單選項加鍵。
選單消失時，全畫面回放鍵。
KEY3：選單存在時，是選單選項的參數值減鍵。
選單消失時，1/4畫面定格鍵。
KEY4：選單存在時，是選單選項的參數值加鍵。
選單消失時，1/4畫面回放鍵。
選單使用：按KEY5調選單出來，再KEY1或KEY2選擇亮度、對比度，色飽和度，再用KEY3或KEY4調整值。
圖像存儲方法
在選單消失後。按一次KEY1=全畫面定格鍵，畫面進入凍結狀態, 表示畫面已存入記憶體，再按一次又會回到活動的單
畫面顯示狀態。按一次KEY3= 1/4畫面定格鍵就會把當時的畫面存儲下來，活動畫面到 下一幅。當存儲完第四幅時，第一
幅又為活動畫面，如此不斷循環，只是把最新的12幅畫面存儲記憶體里。
圖像回放方法:
在選單消失後。每按一次KEY2=全畫面回放健，就會回放一幅畫面，再按一次回放下一幅畫面，可以不斷地循環回放12幅
畫面。每按一次KEY4= 1/4畫面回放健，就會回放四幅畫面，再按一次回放下組四幅畫面，可以不斷地循環回放12幅畫面。
任意定格面時，在選單消失後，主要按一下KEY1=全畫面定格健，就能回到單畫面活動狀態。
