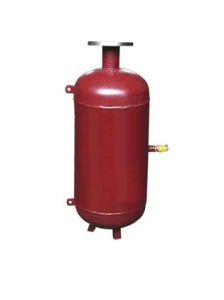

空氣炮

空氣炮

空氣炮(Air cannon,別名:空氣助流器,破拱器,清堵器)是以突然噴出的壓縮氣體的強烈氣流,以超過一馬赫(音速)的速度直接沖入貯存散體物料的閉塞故障區,這種突然釋放的膨脹衝擊波,克服了物料靜摩擦,使容器內的物料又一次恢複流動。空氣炮具有結構簡單、使用安全方便,衝擊力大、安全、節能、自動控制、操作簡單,不損傷倉斗等基本優點,是理想的破拱助流裝置。

簡介

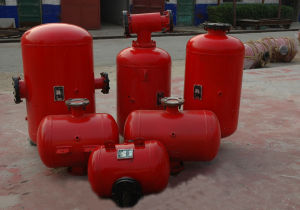

濮陽萬通空氣炮濮陽萬通空氣炮

空氣炮又稱之為空氣清堵器、破拱器、疏通器,是以超過聲速的壓縮空氣所產生的強大氣流瞬間釋放,直接沖入貯存散裝物料的阻塞滯留區域,由氣體急劇膨脹所產生的能量克服物料因靜摩擦而形成的起拱、粘壁和堵塞,使倉內物料恢復重力流動或使管道繼續起到輸送物料的作用,保證生產的連續性。

工作原理

原理圖原理圖

圖1:打開供氣閥門,壓縮空氣經由快排筏S進入氣缸A;

圖2:氣缸A中的壓縮空氣迫使活塞P移向位置C、封閉貯氣罐D,同時打開氣缸壁上的進氣孔,使壓縮空氣通過氣缸A,經進氣孔充滿貯氣罐D,此時空氣炮處於待發射狀態;

圖3:啟動電磁閥或氣動閥、S排氣、A、D氣壓失去平衡、致使活塞很快回移,同時貯氣罐中的壓縮空氣通過排放管在幾微秒之內噴射出去。

它是利用空氣動力原理,工作介質為空氣,由一差壓裝置和可實現自動控制的快速排氣閥、瞬間將空氣壓力能轉變成空氣射流動力能,可以產生強大的衝擊力,是一種清潔、無污染、低耗能的理想清堵吹灰設備。

空氣炮作為桶倉、管道內物料清堵的有力設備,空氣炮的動作需要相關組件的聯合動作,主要包括:空氣炮本體(含噴氣組件),三通電磁閥、空氣炮控制器、空氣炮噴吹管等組成。

濮陽萬通空氣炮1、三通電磁閥:三通常開電磁閥用來自動啟動空氣炮;

2、空氣炮控制器:一個帶有時序設定的微控制器,用來控制空氣炮動作間隔或控制多個空氣炮的動作順序;

3、空氣炮噴吹管:針對空氣炮在破壞物料架橋後,物料沿桶壁下滑的情況(會導致粘附或髒污桶壁),我公司專門研究配備不同形式的噴吹管,主要有直噴、斜噴、切向鏇轉噴吹等,以便客戶做相應選擇;

4、空氣管路配件:為保證空氣炮良好工作及延長使用壽命,應使用空氣濾清器、調壓閥、油霧器;

5、空氣管路止回閥:預防因充氣管路問題而使氣壓降低;

6、安裝固定用配件:當料桶本體的強度不足以支撐空氣炮重量時,需對空氣炮採用有效捆綁和固定;

7、安全鋼索;

8、手動球閥:兩通手動球閥用於控制供氣管路總氣源。

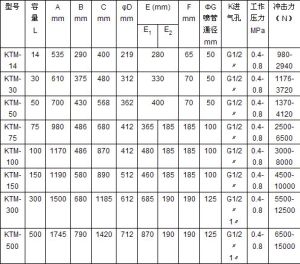

技術參數

技術參數技術參數

特點

1.安全可靠衝擊力強:空氣炮是按國家規定的壓力容器標準、規程進行設計、製造的。快速釋放電磁閥釋放速度快、衝擊力強。

2.能耗低、能量大:空氣炮(別名:空氣助流器,破拱器,清堵器)每次充氣量有限,又是間隙工作,炮體內氣體突然釋放所產生的氣流衝擊力,直接作用於物料閉塞事故區。

3.安裝維修方便:快速釋放電磁閥的膜片及整個電磁閥均可方便更換,空氣炮採用吊裝或支承固定合適位置。業主提供0.40.8Mpa除油除水壓縮空氣,並用Dg15高壓軟管與炮體連線,電源220V與快速釋放閥的電磁閥接通即可。

4.控制簡單:可方便實現現場控制和中控控制。

5.使用壽命長:易損部件快速釋放電磁閥正常使用壽命可達100萬次。

6.更換噴嘴可在料倉等容器外部進行。

7.噴爆是間歇和瞬間的,空氣量小,對構築物和設備沒有損壞

選型

空氣炮的選型主要依據為料倉的規格尺寸、倉內物料的架橋特點、堵塞的狀況等,一般選擇較大的規格,然後可以通過調節供氣壓力來控制空氣炮的衝擊力,

選型包括:空氣炮控制器、空氣炮本體型號、空氣炮噴吹管型號。

在各種貯料倉內,貯料由於潮濕、積壓等原因,可形成不同類型的起拱堵塞現象.為適應各種情況的需要,我公司有多種規格的空氣炮供選用.其選型及布置形式應根據料倉形式、容量、截面積、卸料角度,貯料性質、環境等條件綜合考慮。

1、選型原則:

(1)容積30、50、70L的空氣炮主要用於貯料比重小(取決於物料顆粒大小、濕度大小),流動性較好,貯料倉容量及截面積較小的場合,如:糧倉、氧化粉、木屑、塑膠倉、小型水泥倉及輸料管路上。

(2)容積70、100、170L的空氣炮主要用於貯存一般物料的中小型料倉。如:高純石墨、化肥、水泥、鑄造用沙、小型裝車閘門,小型矸石倉等。

(3)容積170、300L的空氣炮,主要用於貯料比重較大,貯料倉容量及截面積不太大,流動條件差及易板結壓實的貯料倉上,石灰窯等石灰結壁。如:各種中型裝車煤倉,容量較大的原煤倉、緩衝倉、小型的精礦石料倉等。

(4)容積500L的空氣炮,主要用於大型的貯煤倉,比重很大的精礦石倉及其他特殊用

(5)容積500L以上定製型空氣炮,主要用於直徑30米的超大型出料倉,可分為單頭和多頭空氣炮。

在熱態上套用時應選用耐熱型空氣炮配置。

對於防爆要求的場所應選用氣控型或電控防爆型電磁閥。

一般布置原則:在料倉結構分析及現場考察,一般來講最易起拱、堵塞的部位,在垂直倉壁與錐形料斗結合部至下部,所在布炮重點也應在此範圍。針對各種情況在容易起拱處按角度分層次布置空氣炮若干台,組成一個作業系統進行工作。一般來講,布炮的層距為0.9-2.5米,間距為3米左右交錯配備。這些只是一般選擇方法。一個料倉確切的配置幾台,分幾層布置因具體情況而定。

控制系統

控制箱

控制箱是空氣炮配套專用電控設備,具有自動化程度高,運行可靠,控制靈活等特點,能夠完成預熱器和冷卻機系統空氣炮清堵的現場隨機控制和自動控制要求。

控制箱配置

均可實現空氣炮的手動/本地+自動/本地+DCS控制。

1、控制箱可實現功能:

1)任意切換:具備現場操作和中控室操作。

2)遠程遙控/現場手動:備有現場手動按鈕和遠程遙控任意控制鍵。可實現空氣炮對個別區域再次作用。

3)時間調整:空氣炮之間的間隔工作時間及系統循環間隔時間可在1-900秒範圍內進行調整。

註:也可按用戶實際要求進行編程設計。

2、空氣炮製造方法:

控制方式可以通過控制箱面的轉換開關方便的選擇“自動”和“手動”方式。也可通過控制箱面的一個轉換開關選擇“本地/中控”方式。

A、

a.當處於“自動”方式時:可以通過控制箱面的一個轉換開關方便的選擇“自動”和“手動”方式。

b.遙控自動:空氣炮的開、停由DCS系統控制,並按照PLC中自動循環工作。送出備妥及運用信號至DCS。

手動控制:空氣炮的開、停由相面的按鈕控制,並按照PLC中程式自動循環工作。

B、當處於“手動”方式時:可以通過控制箱面的對應按鈕,點動每一台空氣炮。

C、當處於手動單選換方式時:鏇轉操作按鈕各空氣炮將以2分鐘的時間間隔依次噴爆一次。同時運行等閃爍提醒操作者將按鈕復位。

D、控制箱內部元件全部採用優質產品,運行可靠,壽命長,抗電磁干擾強,能夠適用工礦企業複雜的現場。本控制箱採用戶外型結構能夠適應各種現場境。

操作規程

為了有效的使用空氣炮,延長空氣炮的使用壽命,避免因使用不當而造成的各種隱患,空氣炮在使用中應注意正確操作。

使用前準備

①空氣炮全部安裝完畢後,應認真檢查安裝質量,管線有無漏氣,檢查合格後先用壓縮空氣對管路進行沖管,將安裝時遺留的金屬屑、雜物沖洗乾淨,方可進行放空炮試驗。試驗時可先用較低的壓力試放,無問題再逐步升至最高工作壓力,安全合格後方可正式投入使用。

②檢查電源線路,各部連線有無鬆動、斷路、供電電壓是否符合要求。

③使用時應先打開氣源供氣閥,沖氣3~5分鐘,空氣炮處於待髮狀態。

操作及控制

經檢查氣、電源完全符合要求後,即可正常運行,其操作程式如下:

①氣控閥控制:利用手動開關單個控制或成組控制。操作時先打開手動球閥,氣體便自動進入氣包,需要放炮時,操作人員用手拉一下手動開關,給換向閥一個脈衝信號,空氣炮即可通過噴氣口噴出強大的衝擊氣流,達到破拱清堵的目的。衝擊能量釋放後空氣炮自動恢復到充氣狀態,隨後可進行第二個工作循環。(注意:手動開關拉一下後應立即恢復到原位,否則不能恢復自動充氣狀態)

②電動閥控制:採用220V電源,靠操縱按鈕(或開關)來完成,二位三通電磁閥採用常通式。需要清堵時操縱按鈕開關,空氣炮便即時工作。電控可分為單台單控、二台臉控、多台組控、定時自動控制等方式。一個安全自動化的電動控制系統,是為了操縱許多空氣炮,可以無人看管,用一個固定的定時信號發生裝置去控制每台空氣炮,自動地按預定間隔時間放炮。

③手動控制:一般用於現場近距離的單台單控,空氣炮的手動控制是通過換向閥上的小手把轉向開關來完成的。

空氣炮(破拱器)也稱-清堵器釋放的操縱程式應為先放下層炮,後放上層炮,以利排料。但在方上層炮時,必須在下層無料的情況下進行,避免把下層料夯實而影響使用效果。若在同一層安裝若干個空氣炮時,不得全部同時放炮,應間隔或對角方向同時放炮。切忌亂開亂放影響正常工作。

安裝

安裝位置

在料倉易被阻塞的適當部位,在料倉設計預留孔或現場切割一個孔把空氣炮噴管焊接(或用混凝土固接)在倉壁上,然後與空氣炮排氣管焊接或用法蘭連線,氣包用螺扣或鋼條吊於倉壁或其它構築物上,也可在檢修平台或倉壁上焊接支架固定,以加強氣包的穩固性。

距離

熱態設備上安裝空氣炮時,氣包與熱態設備應保持一定距離。

溫度

其環境溫度應低於50℃;當環境溫度低於-10℃時,應採取保溫措施。

電源要求

二位三通電磁閥額定交流電壓為220伏,啟動時消耗功率為22伏安(VA)。

一般採用電器控制,二位三通電磁閥接通電源,按扭控制即可。電器控制可根據用戶自己的需要,現場控制或控制室控制、單台或多台控制、定時控制等。

技術參數

安裝時空氣炮排氣管(倉內部分)應朝下布置,與水平線夾角不得小於15°,空氣炮噴射管與排氣口連線不得設定彎頭、彎管,應直線連線,噴射管應儘量短一些,最長不得超過1.2米。氣動控制時,氣包與氣動控制閥之間的距離不得超過15米。

二位三通電磁閥應安裝在緊靠氣缸進口的進氣管上,二位三通電磁閥與氣缸的連線管道長度不得超過30毫米,不得設定彎頭、彎管,以免放炮時影響活塞回復時間,從而影響爆炸能量。

氣源各個接頭部位及管路不得漏氣,使用的壓縮空氣必須經過過濾、清潔、乾燥、保持壓力穩定。最大工作壓力為0.8MPa,工作壓力越高,爆炸能量越大,形成的衝擊力越大。壓縮空氣單獨供氣時,空氣壓力較高、壓力穩定、壓力損失較小,空氣炮的清堵效果好。壓縮空氣集中供氣時應考慮加裝壓力表,監察氣壓情況,以免管路損失過大,影響空氣炮工作或降低工作效果。空氣炮的最低工作壓力不得小於0.4MPa

空氣炮氣包排水塞應朝下,便於排水。如氣包離地面或操作平台過高不便操作,且氣源水份過大,可在排水口接一段引出管至便於操作處加裝一閥門,確保定期排水。加接引出管的原則是必須保證密封,不得有泄漏。

單向閥、球閥應安裝在便於操作的位置。

實際套用

適用於各種鋼製、混凝土以及其它材料製成的筒式料倉、料斗、管道和平底堆料。空氣炮廣泛套用於火力發電廠、煤礦及井下煤倉、洗煤廠、水泥廠、混凝土加工廠、鑄造廠、化肥廠、焦化廠、煤氣廠、化工廠、鋁廠、鹼廠、鋼鐵廠、礦山、碼頭、食品、糧食、飼料加工廠、鍋爐、製藥廠等重要貯運散裝物料的場合。

爭議

美國一家能源企業打算在加利福尼亞州近海水域作“地震測試”,用空氣炮向水下射擊,以製造聲浪,由感測器接收數據,繼而對一處新近發現的斷層繪製三維圖像,探究那裡是否有發生強烈地震的可能性。

一些生物學者、環境保護組織和當地漁民持反對態度,說測試水域包含海洋保護區,“不可避免影響”海洋生物,同時可能危及附近一座核電站。

注意事項

KL型、KT型、KH型的選擇,根據套用對象的安裝空間和安裝方便性而定,不同的型式對空氣炮(別名:空氣助流器,破拱器,清堵器)的清堵效果沒有影響。容積15L、30L、50L、75L的空氣炮主要用於貯料比重較小、流動性較好、貯料倉容積及截面積較小的場合,如:糧倉、飼料、化工原料、木屑、塑膠倉、小型水泥倉、鏇風分離器出料倉、袋式除塵器出料倉、靜電除塵器出料倉及輸料管路上。容積100L、150L的空氣炮,主要用於貯存一般物料的中小型料倉。如:化肥、水泥、鑄造用沙、小型裝車閘門、小型矸石倉等物料的貯料倉容不很大的料倉上。容積300、500L的空氣炮(別名:空氣助流器,破拱器,清堵器),主要用於貯料比重較大,貯料倉容量及截面積較大,流動性差及易板結壓實的貯料倉上。如:各種裝車煤倉,容量較大的原煤倉、緩衝倉,小型的石子、礦石等料倉和其它特殊用途的場合。在熱態上套用時應選用耐熱型空氣炮。對於防爆要求的場所應選用手動閥、氣控閥或電控防爆型電磁閥。

設備用途

空氣炮是防止和消除各種類型料倉、料斗、管道分叉處的物料起拱、料倉堵塞、粘壁、滯留等現象的專用裝置,適用於各種鋼製、混凝土以及其它材料製成的筒式料倉、料斗、管道和平底堆料。

空氣炮廣泛套用於火力發電廠、煤礦及井下煤倉、洗煤廠、水泥廠、混凝土加工廠、鑄造廠、化肥廠、焦化廠、煤氣廠、化工廠、鋁廠、鹼廠、鋼鐵廠、礦山、碼頭、食品、糧食、飼料加工廠、鍋爐、製藥廠等重要貯運散裝物料的場合。這種設備套用非常廣泛,在工業生產中有非常重要的作用。

選型原則

空氣炮的選型主要依據為料倉的規格尺寸、倉內物料的架橋特點、堵塞的狀況等,一般選擇較大的規格,然後可以通過調節供氣壓力來控制空氣炮的衝擊力。

選型包括:空氣炮控制器、空氣炮本體型號、空氣炮噴吹管型號

在各種貯料倉內,貯料由於潮濕、積壓等原因,可形成不同類型的起拱堵塞現象.為適應各種情況的需要,我公司有多種規格的空氣炮供選用.其選型及布置形式應根據料倉形式、容量、截面積、卸料角度,貯料性質、環境等條件綜合考慮。

1、選型原則:

(1)容積30、50、70L的空氣炮主要用於貯料比重小(取決於物料顆粒大小、濕度大小),流動性較好,貯料倉容量及截面積較小的場合,如:糧倉、氧化粉、木屑、塑膠倉、小型水泥倉及輸料管路上。

(2)容積70、100、170L的空氣炮主要用於貯存一般物料的中小型料倉。如:高純石墨、化肥、水泥、鑄造用沙、小型裝車閘門,小型矸石倉等。

(3)容積170、300L的空氣炮,主要用於貯料比重較大,貯料倉容量及截面積不太大,流動條件差及易板結壓實的貯料倉上,石灰窯等石灰結壁。如:各種中型裝車煤倉,容量較大的原煤倉、緩衝倉、小型的精礦石料倉等。

(4)容積500L的空氣炮,主要用於大型的貯煤倉,比重很大的精礦石倉及其它特殊作用。

(5)容積500L以上定製型空氣炮,主要用於直徑30米的超大型出料倉,可分為單頭和多頭空氣炮。

在熱態上套用時應選用耐熱型空氣炮配置,對於防爆要求的場所應選用氣控型或電控防爆型電磁閥。

一般布置原則:在料倉結構分析及現場考察,一般來講最易起拱、堵塞的部位,在垂直倉壁與錐形料斗結合部至下部,所在布炮重點也應在此範圍。針對各種情況在容易起拱處按角度分層次布置空氣炮若干台,組成一個作業系統進行工作。一般來講,布炮的層距為0.9-2.5米,間距為3米左右交錯配備。這些只是一般選擇方法。一個料倉確切的配置幾台,分幾層布置因具體情況而定。
