單電源互補對稱電路

單電源互補對稱電路

單電源互補對稱電路又被稱為無輸出變壓器電路— —OTL電路(Output Transformer Less)具有線路簡單、頻響特性好、效率高等特點,要使用正、負兩組電源供電,給使用乾電池供電的攜帶型設備帶來不便,同時對電路的靜態工作點的穩定度也提出較高的要求。

基本信息

基本電路

OTL功率放大電路 OTL功率放大電路

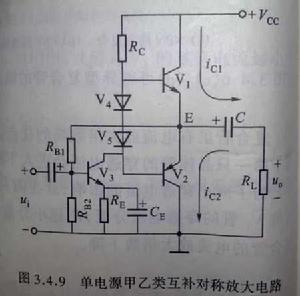

如圖所示為OTL功率放大電路的基本電路,V與V是一對導電類型不同、特性對稱的配對管。從電路連線方式上看,兩管均接成射極輸出電路,工作於乙類狀態。與OCL電路不同之處有兩點,第一,由雙電源供電改為單電源供電;第二,輸出端與負載RL的連線由直接耦合改為電容耦合。

基本原理

靜態時,由於兩管參數一致,所以,電路中的輸入端(B點)及輸出端(A點)電壓均為電源電壓的一半,此時,V與V的發射結電壓V=V-V=0,雙管都截止。

輸入交流信號V為正半周時,由於三極體基極電位升高,使NPN管V導通,PNP管V截止,電源V通過V向耦合電容C充電,並在負載皿上輸出正半周波形。

輸入交流信號V為負半周時,由於三極體基極電位下降V管截止V管導通,耦合電容V放電向V管提供電源,並在負載魁上輸出負半周波形。必須注意的是,在V負半周時,V管截止,使電源V無法繼續向V供電,此時,耦合電容C利用其所充的電能代替電源向V管供電。雖然電容C有時充電,有時放電,但因容量足夠大,所以,兩端電壓基本上維持在V2。

綜上所述,V放大信號的正半周,V放大信號的負半周,兩管工作性能對稱,在負載上獲得正、負半周完整的輸出波形。

性能分析

OTL電路與OCL電路相比,每個管子實際工作電源電壓不是V而是V2,因此,在計算OTL電路的性能指標時,將OCL電路計算公式中的參數全部改為V2即可。

1)輸出功率

根據輸出功率的定義,單電源互補對稱電路的輸出功率用管子電壓的有效值和輸出電流的有效值的乘積表示,即:P=1/RV /8

2)效率

根據效率定義,負載得到的有用信號功率與電源供給的直流功率之比,在理想情況下,即飽和管壓降可以忽略不計的情況下:η=π/4

特點

單電源互補對稱電路的特點是,線路簡單、頻響特性好、效率高、電容C的容量很大,通常為幾百至10009F,不便於集成。同時,由於電容電壓的影響,每個管子的電源電壓為V2,進行計算時,應將公式中的V用V2代替。
