反擊式制砂機

反擊式制砂機又叫反擊式破碎機。反擊式制砂機工作原理：石料由衝擊式制砂機上部直落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的衝擊塊產生高速度的撞擊與高密度的破碎，石料在互相打擊後，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、破碎、直至破碎成所要求的粒度。

基本信息

• 中文名：反擊式制砂機

• 別名：反擊式破碎機
• 套用領域：水電、高速公路等行業石料生產線
• 優點：生產能力大，出料粒度小
• 缺點：板錘和反擊板易磨損，需經常更換

用途

反擊式破碎機廣泛套用於水電、高速公路等行業石料生產線。破碎後物料呈立方體顆粒，適用於破碎中硬物料，如水泥廠的石灰石破碎，具有生產能力大，出料粒度小的優點。能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕。

特點

反擊式制砂機是一種新型高效率的碎礦設備。

優點

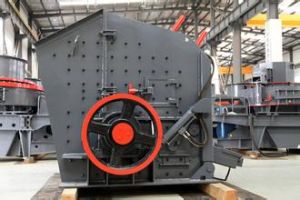

反擊式制砂機

優點是體積小，構造簡單，破碎比大（可達40），能耗少，生產能力大，產品粒度均勻，並有選擇性的碎礦作用。結構簡單合理、自擊式破碎，超低的使用費用；獨特的軸承安裝與先進的主軸設計，使本機具有重負荷和高速旋轉的特點。具有細碎、粗磨功能；可靠性高、嚴密的安全保障裝置，保證設備及人身安全；運轉平穩、工作噪聲小、高效節能、破碎效率高；受物料水分含量的影響小，含水量可達8%左右；易損件損耗低，所有易損件均採用國內外優質的耐磨材料，使用壽命長。少量易磨損件用特硬耐磨材質製成，體積小、重量輕、便於更換配件。渦流腔內部氣流自循環，粉塵污染小。葉輪及渦動破碎腔內的物料自襯大幅度減少磨損件費用和維修工作量。生產過程中，石料能形成保護底層，機身無磨損，經久耐用。安裝方式多樣，可移動式安裝。產品呈立方體，堆積密度大，鐵污染小。可作石料整形機。

缺點

缺點是板錘和反擊板特別易磨損，尤其是破碎堅硬的礦石，磨損則更為嚴重，需要經常更換。當前由於一些耐磨材料的出現，在一些金屬選礦廠中已得到套用。

工作原理

反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，後又被拋向反擊裝置上再次破碎，然後又從反擊襯板上彈回到板錘作用區重新破碎，此過程重複進行，物料由大到小進入，反擊腔重複進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊式破碎機中的反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

分類

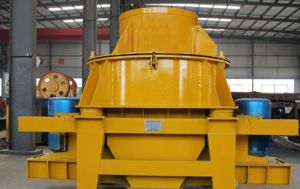

反擊式制砂機

反擊式制沙機分為單轉子反擊式制沙機、雙轉子反擊式制沙機和單段錘式反擊制沙機及複合整形反擊破，反擊式制沙機(反擊破)能處理粒度不大於120-500毫米、抗壓強度不超過320兆帕的各種粗、中、細物料礦石、岩石（花崗岩、石灰石、混凝土等），廣泛用於水電、高速公路、人工砂石料、破碎等行業。該系列反擊式破碎結構獨特、配備高鉻板錘、獨特的反擊襯板；適合硬岩破碎、高效節能；，排料粒度大小可調，能簡化破碎流程，而且具有破碎比大、破碎效率高、產品形狀呈立方體、可選擇性破碎等優點。

技術參數

型號	規格 (mm)	進料口尺寸(mm)	最大進料粒度(mm)	生產能力 (t/h)	電動機型號	電機功率(kw)	重量 (t)	外型尺寸長×寬×高 (mm)
PFV-1007	Φ1000×700	400×730	300	25-45	Y250M-6	55	10.5	1800×1600×1800
PFV-1010	Φ1000×1050	400×1080	350	35-60	Y315S-6	75	14.8	2340×2007×2500
PFV-1210	Φ1250×1050	400×1080	350	45-100	Y315L1-6	110	18	2582×2053×2809
PFV-1214	Φ1250×1400	400×1430	350	60-140	Y315L2-6	132	23.5	2582×2403×2809
PFV-1315	Φ1300×1500	860×1520	500	70-180	Y2-355M2-6	200	28	2930×2761×3053
PF-1007	Φ1000×700	400×730	300	35-50	Y250M-6	37	9.5	1800×1600×1800
PF-1010	Φ1000×1050	400×1080	350	50-80	Y315S-6	75	14	2340×2007×2500
PF-1210	Φ1250×1050	400×1080	350	70-120	Y315L1-6	110	17	2582×2053×2809
PF-1212	Φ1250×1200	400×1250	350	70-140	Y315L2-6	132	17.5	2582×2203×2809
PF-1214	Φ1250×1400	400×1430	350	80-160	Y315L2-6	132	22	2582×2403×2809
PF-1315	Φ1300×1500	860×1520	500	90-220	Y2-355M2-6	200	26	2930×2761×3053
