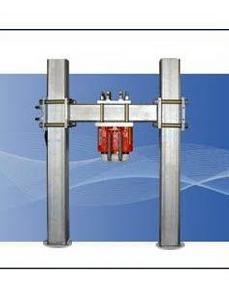

反力架主要由橫樑、立柱、底座、升降系統、液壓系統、調整墊塊等組成。主要用於千斤頂的校驗,也可用於大型混凝土構件、大型工件等各種材料的抗壓檢測。

反力框架的作用

根據鐵道部TB/T-3043-2005標準規定,橋樑預應力張拉器材應每月校驗一次,由於千斤頂及油泵送計量部門檢測搬運沉重,計量煩瑣,計量費用高等缺點,協助研製出千斤頂載荷測試系統,該系統具有操作簡單,檢測迅速方便同時也給施工單位降低檢測費用等優點。配備其他組件也可用於高壓高強度試件的成型,高強度的試件抗壓強度試驗。

使用說明

使用前應先檢查反力架連線螺母是否有鬆動現象,將被測千斤頂放入反力架測試中心區,連線好與油泵之間的油管,將力值感測器放入千斤頂與反力架上壓板試驗區中間,連線好與力值顯示器之間的數據連線線,接通電源後預熱5分鐘,啟動油泵,按GJJ-621-2005(液壓千斤頂檢定規程)依次載入並讀取力值顯示器數據。

盾構施工中,在始發階段為盾構機提供反作用力的構件,一般由Q235鋼組裝焊接而成。待盾構機掘進至50~60環時,可對其進行拆除。

技術指標

反力架承載能力:5000KN

反力架試驗空間:850mm

反力架淨重:1850Kg

測力系統最大試驗力:5000KN

示值精度:±0.03%FS、±0.05%FS(線性+滯後+重複性)

允許過負荷:150%FS

允許溫度範圍:-30~+70℃/+85℃

輸出靈敏度:2±0.5 mv
