簡介
匯流排仲裁連線到匯流排上的功能模組有主動和被動兩種形態，CPU可以做主方也可以做從方，而存取器模組只能用作從方。主方可以啟動一個匯流排周期，而從方只能回響主方的請求。對多個主設備提出的占用匯流排請求，一般採用優先權或公平策略進行仲裁。
分類
按照匯流排仲裁電路的位置不同，仲裁方式分為集中式仲裁和分散式仲裁兩類：1.集中式匯流排仲裁的控制邏輯基本集中在一處，需要中央仲裁器，分為鏈式查詢方式、計數器定時查詢方式、獨立請求方式；
(1) 鏈式查詢方式
鏈式查詢方式的主要特點：匯流排授權信號BG串列地從一個I/O接口傳送到下一個I/O接口。假如BG到達的接口無匯流排請求，則繼續往下查詢；假如BG到達的接口有匯流排請求，BG信號便不再往下查詢，該I/O接口獲得了匯流排控制權。離中央仲裁器最近的設備具有最高優先權，通過接口的優先權排隊電路來實現。
鏈式查詢方式的優點: 只用很少幾根線就能按一定優先次序實現匯流排仲裁，很容易擴充設備。
鏈式查詢方式的缺點: 對詢問鏈的電路故障很敏感，如果第i個設備的接口中有關鏈的電路有故障，那么第i個以後的設備都不能進行工作。查詢鏈的優先權是固定的，如果優先權高的設備出現頻繁的請求時，優先權較低的設備可能長期不能使用匯流排。
(2)計數器定時查詢方式
匯流排上的任一設備要求使用匯流排時，通過BR線發出匯流排請求。中央仲裁器接到請求信號以後，在BS線為“0”的情況下讓計數器開始計數，計數值通過一組地址線發向各設備。每個設備接口都有一個設備地址判別電路，當地址線上的計數值與請求匯流排的設備地址相一致時，該設備 置“1”BS線，獲得了匯流排使用權，此時中止計數查詢。
每次計數可以從“0”開始，也可以從中止點開始。如果從“0”開始，各設備的優先次序與鏈式查詢法相同，優先權的順序是固定的。如果從中止點開始，則每個設備使用匯流排的優先權相等。
計數器的初值也可用程式來設定，這可以方便地改變優先次序，但這種靈活性是以增加線數為代價的。
(3)獨立請求方式

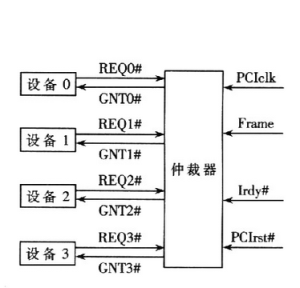

每一個共享匯流排的設備均有一對匯流排請求線BRi和匯流排授權線BGI。當設備要求使用匯流排時，便發出該設備的請求信號。中央仲裁器中的排隊電路決定首先回響哪個設備的請求，給設備以授權信號BGi。
獨立請求方式的優點：回響時間快，確定優先回響的設備所花費的時間少，用不著一個設備接一個設備地查詢。其次，對優先次序的控制相當靈活，可以預先固定也可以通過程式來改變優先次序；還可以用禁止(禁止)某個請求的辦法，不回響來自無效設備的請求。
2.分散式仲裁不需要中央仲裁器，每個潛在的主方功能模組都有自己的仲裁號和仲裁器。當它們有匯流排請求時，把它們唯一的仲裁號傳送到共享的仲裁匯流排上，每個仲裁器將仲裁匯流排上得到的號與自己的號進行比較。如果仲裁匯流排上的號大，則它的匯流排請求不予回響，並撤消它的仲裁號。最後，獲勝者的仲裁號保留在仲裁匯流排上。顯然，分散式仲裁是以優先權仲裁策略為基礎。
