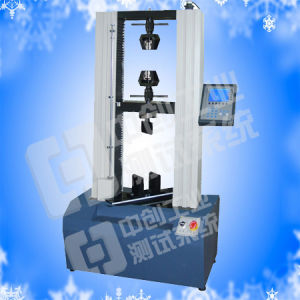

剎車片剪下強度試驗機

剎車片剪下強度試驗機

剎車片剪下試驗機主要用於盤式、鼓式的剎車片剪下試驗,符合標準《GB/T 22309-2008》,常見立式機型較多,關於臥式機型屬於特殊定做產品。

簡介:

剎車片剪下強度試驗機是專門道路車輛、制動襯片等機構而設計的新一代微機控制壓剪試驗機。本機完全符合《GB/T22309-2008道路車輛制動襯片盤式制動塊總成和鼓式制動蹄總成剪下強度試驗方法》。該試驗機主機與輔具的設計借鑑了先進的技術,外形美觀,操作方便,性能穩定可靠,無污染,噪音低,效率高。而且所有試驗操作均可以通過滑鼠在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。

分類 :

目前市場上的剎車片壓剪試驗機主要有兩種:立式剎車片剪下試驗機;臥式剎車片剪下試驗機

技術參數:

最大試驗力:100kN剎車片剪下試驗機(立式)
測量範圍:最大試驗力的2%—100%(四檔)
試驗機精度級別:1級
試驗力準確度:優於示值的±1%
橫樑位移測量:解析度為0.01mm
變形準確度:優於±1%
調速範圍:0.01-00mm/min
試驗空間:600mm
主機形式:門式框架結構
主機尺寸:740×500×2000
重量:約500Kg
工作環境:室溫~45℃,濕度20%~80%

功能特點

1、主機:
1.1該機採用單臂式雙空間結構;上拉、下壓。
1.2調速系統採用伺服電機和調速器,性能穩定可靠,具有過流、過壓、過載等保護裝置。調速範圍可達1~300mm/min。
1.3傳動部分採用圓弧同步齒形帶,精密絲槓副傳動,傳動平穩,噪音低,傳動效率高。
1.4萬向節採用十字插銷結構,而且具有擺角限制功能,一方面便於試樣夾持,保證試驗同心度,另一方面很好的消除了不規則試樣對感測器的影響。
2、控制系統、操作軟體及數據處理系統
2.1計算機控制系統,具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時採集,對實驗特性曲線實現實時動態顯示,試驗數據檔案能以Access常用資料庫或SQLserve大型資料庫的方式保存,方便實現客戶的資源共享及網路管理,以及用戶的再分析。對於用戶自定義的各種word2000報表,該軟體可輕鬆實現訪問,解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟體可處理試驗力、位移、
時間、變形的原始數據及由此派生的曲線。
2.2保護功能:該機具有軟體和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。
2.3對於負荷、變形通道可實現自動標示,直觀方便。
2.4批量試驗可實現曲線的分層次顯示,曲線自動跟隨。
2.5該軟體可實現用戶自定義的速度設定,速度的計算機調整。還可實現高精度的速度標定,隨時調整速度檔位和編碼。
2.6監測試驗過程:對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。
2.7軟體許可權分級管理功能:為了提高軟體及數據的安全性,該軟體可以通過設定不同的密碼保護來實現分許可權管理功能。
2.8結果再現功能:試驗操作完成並存檔後,可根據用戶需要在以後任意時間打開並對試驗數據進行再分析。
2.9可根據用戶需要選擇負荷~變形、負荷~時間、負荷~位移、位移~時間、變形~時間等曲線來進行試驗及數據顯示、存儲、分析及列印。
2.10曲線逐點遍歷功能:可通過滑鼠在曲線上點擊力與變形值,以求得每一點的各種參量。
2.11結果對比功能:可以同時觀察多個試驗曲線,並可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。
2.12力接口:力通道接口及試驗軟體可根據用戶需要配備各種感測器,並能進行標定、修改參數及正常試驗。
2.13變形接口:變形通道接口及試驗軟體可根據用戶需要配備各種類型的引伸計,並可進行標定、修改參數及正常試驗。
2.14數據採樣頻率:可根據用戶試驗要求選擇高速採樣頻率。
3、特殊附具:除配有標準附具外,也可根據用戶需要配備特殊附具(如土工布、鋁箔、紙張等)。

控制系統

1.主界面集多功能於一體
軟體設計針對試驗操作的快速性與方便性。採取特別設計方法滿足大批量工藝試驗需要。
系統分級管理,系統參數對專家級用戶全部開放,既保證了系統的使用靈活性,又可以使試驗系統的使用安全可靠。
2.主選單
具備完整的檔案操作功能,如試驗報告、試驗參數、系統參數等均可以檔案方式存儲。
支持各類商業通用印表機。
控制系統以軟體系統為支撐,升級簡易。
3.數據處理選項界面
自動數據處理,處理方法滿足多種國際國內標準。
具備手工數據處理功能,適合用戶進行各類複雜的數據分析。
試驗數據可以文本方式進行存儲,可用任何通用商業數據處理軟體對數據進行二次處理
