分水器

分水器

分、集水器(manifold)是水系統中,用於連線各路加熱管供、回水的配、集水裝置。按進回水分為分水器,集水器。所以稱為分集水器或集分水器, 俗稱分水器。

基本信息

定義

消防行業定義

1.

分水器 聯接消防供水幹線與多股出水支線的消防器具。

一般定義

按進回水分為分水器,集水器。所以稱為分集水器或集分水器, 俗稱分水器。

簡介

分、集水器(manifold)是水系統中,用於連線各路加熱管供、回水的配、集水裝置。地暖、空調系統中用的分水器材質宜為黃銅、自來水供水系統戶表改造用的分水器多為PP或PE材質。 供回水均設排氣閥,很多分水器供回水還設有泄水閥。 供水前端應設“Y”型過濾器。 供水分水管各支管均應設閥門,以調節水量的大小。

用途

分水器常用於:

1. 地板採暖系統中的,分集水器管理若干的支路管道,並在其上面安裝有排氣閥,自動恆溫閥等,一般為銅質較多。口徑小,多位DN25-DN40之間。進口產品較多。

2. 空調水系統,或其它的工業水系統中的,同樣管理若干的支路管道,分別包括回水支路和供水支路,但其較大多位DN350-DN1500不等,用鋼板製作,屬於壓力容器類專業製造公司,其需要安裝壓力表溫度計,自動排氣閥,安全閥,放空閥等,2個容器之間需要安裝壓力調節閥,且需要有自動旁通管路輔助。

3.自來水供水系統,分水器的使用有效的避免了自來水管理方面的漏洞,集中安裝、管理水錶,並且配合單管多路使用降低了管材採購成本,而且極大的降低了施工時間,提高了效率。自來水分水器通過異徑直接連線於鋁塑主管道,在水錶池(水錶房)中集中安裝水錶,做到一戶一表,戶外安裝、戶外查看。當前全國各地戶表改造正在大範圍進行中。

工作原理

分水器在地暖系統中主要負責地暖環路中水流量的開啟和關閉,當燃氣鍋爐中的水經過主管道流入分集水器中,經過濾器將雜質隔離,之後將水均衡分配到環路中,經過熱交換後返回到集水回主槓,再由回水口流入的供熱系統中。

相關實驗

簡介

實驗利用恆沸混合物蒸餾方法,採用分水器將反應生成的水層上面的有機層不斷流回到反應瓶中,而將生成的水除去。實驗前,分水器內加水至支管後放去Xml水即分水器內有(V-X)ml水。開始小火加熱,保持瓶內液體微沸,開始回流,控制一定(實驗溫度),待分水器已全部被水充滿時表示反應已基本完成,停止加熱。主要用於化學實驗中分離化學反應生成的水,由於化學反應生成的水在有水存在於反應體系時會對反應造成一定的影響或者使反應無法進行,需要把生成的水通過與水共沸的溶劑回流把水帶出來,使反應能夠進行,通常用甲苯和水共沸帶走反應生成的水。

分水器 分水器

主要內容

主題內容與適用範圍 本標準規定了分水器的性能要求和試驗方法。 本標準適用於鋪設消防水帶用的分水器。 該分水器是從水帶幹線分出水帶支線的消防器材。每一個分水器有一個進水口和幾個出水口。

適用範圍

機房輔助設備在機房設計運行中起著主要輔助作用,保證機房的正常運行。其主要由定壓裝置、水處理器、軟水器、過濾器、水箱、平衡閥等設備組成。 1 定壓裝置選型指南; 2電子水處理器選型指南 ;3 軟水器選型指南。

分水器技術參數

分水器的直徑,長度,分水器的進出水口數量,大小,分水器的工作壓力,分水器使用材質

工作原理

分水器就是起分流作用的1.當管路較多時,若採用過多的三通、四通等配件的話,系統的能量損失很大。2.方便用戶操作,當採用分水器後管路走向清晰明朗,易操作。3.方便維修,分水器上的接口都是法蘭連線的,可以說目的就是便於拆卸和維修。4.減少系統壓差。

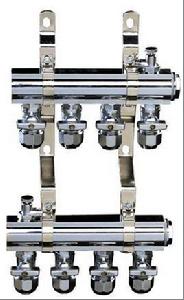

分水器結構

一般的,分集水器主要由分水器、集水器和固定支架三部分組成。分水器的作用是把熱源熱水分開導入每一路的地面輻射供暖所鋪設的管內,以實現分室供暖和調節溫度的目的。而集水器則是將分開散熱後的每一路內的低溫水匯集到一起,並且固定到牆體或地面的作用。

相關標準

GA 868-2010《分水器和集水器》

材料優勢

綠色健康:鎳是公認的綠色金屬。分水器表面鍍鎳,安裝於室內,高溫使用狀況下,環保健康。
安全放心:分水器球閥與分水器主體管之間增設密封圈,配合優質厭氧膠密封連線,雙重保障,嚴密安全。
美觀耐用:配備美觀耐用的擋側板,該擋側板面採用噴塑工藝而成,美觀大方,長久使用。
實用新型:分水器球閥設計採用活接式,其閥體角度可以根據用戶使用天南地北的特殊需要而任意調整,結構合理,安裝方便,避免了普通分水器的事故隱患,給用戶帶來更便捷更實用的全新感受。
安裝合理:產品設計合理,組合式分水器的配件接口採用交錯式設計,便於安裝,使得管材布局合理、安裝快捷。
運輸便捷:分水器採用獨立紙盒包裝,主體管外纏有EPE氣泡膜,有效避免了分水器在運輸過程中的劃痕和撞傷等問題。
