概述
BJ-AO型出租汽車計價器本機標準裝置是無錫市計量科學研究所根據JJG517-2009《出租汽車計價器檢定規程》研製的,是一種對各種類型出租汽車計價器進行計量檢定用的標準裝置。也適用於對汽車行駛記錄儀的檢定。參考標準
本機檢定的參考標準為：JJG517-2009《出租汽車計價器》檢定規程
JJG738-2005《出租汽車計價器標準裝置》檢定規程
本機檢定的重要性
出租汽車計價器本機標準裝置是檢定出租汽車計價器本機所使用的標準設備 。出租汽車計價器本機標準裝置，可針對出租汽車計價器的各種功能如單程加價、夜間加價、計時收費、計程誤差、計時誤差、切換速度誤差、低速切換相應時間、永久時鐘誤差等等技術指標、功能參數進行測試、檢定，並依此保證出租汽車計價器準確可靠。新製造或修理後改變了軟硬體的計價器，安裝到車輛上之前必須進行本機檢定。
建立本機檢定計量標準的必須設備
計量檢定機構開展計價器本機檢定，必須建立計價器本機檢定計量標準。
本機檢定用儀器設備即為建立本機檢定計量標準所必須的設備。
主標準器是出租汽車計價器本機標準裝置，輔助設備為：電子秒表、直流電壓表、直流電流表和可調直流穩壓電源。
功能特性
裝置採用大規模可程式邏輯電路及大螢幕液晶顯示，使結構簡單、功能齊全、性能可靠、精度高、控制簡便。裝置可正、逆時針鏇轉，其速度連續可調，自動計數
裝置有秒表計時，脈衝輸出，外部脈衝計數和頻率檢測等功能；
提供計價器工作電源及翻牌信號；並可適用於多種感測器。
可實現定里程、定車速、定轉數、定轉速等多種電機驅動方式，有計價器計程誤差的手動、自動檢測的功能；
具有記憶功能，能保持上次運行參數；電機自動停車減速，在電機停轉後自動切斷電機電源
技術指標
轉速(輸出頻率)範圍20~3000r/min，解析度0.1r/min，測量準確度±0.1%±1r/min；
轉數範圍0~999999.9r，解析度0.1r，測量準確度±0.1%±1r；
計數（脈衝）範圍0~999999，脈衝解析度1脈衝，測量準確度±1脈衝；
計時範圍0.04s~100h，解析度0.01s，測量準確度±20ppm±0.01s；
車速(K值=1000)範圍0.04~180km/h，解析度0.01km，測量準確度±0.1%±0.01km；
頻率測量範圍(1~50)Hz，解析度0.0001Hz，測量準確度±0.1%±0.01Hz；
噪聲50dB。
檢定環境條件：環境溫度：（20±10）℃；相對濕度：不大於85%RH。
操作方法
1、前面板布局示意圖

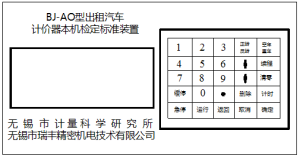

前面板布局示意圖

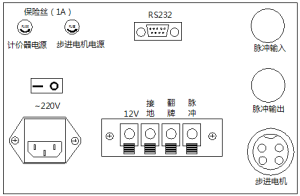

後面板布局示意圖2、開機界面
開機時，液晶上會顯示如圖（1）所示界面，持續2s後，進入主操作界面，如圖（2）所示。
圖（1）（2）如圖（2）所示，在主操作界面下，用戶可以通過液晶旁的鍵盤進行操作。分別為：定里程車速、定轉數轉速、側頻、秒表以及設定。
3、定里程車速

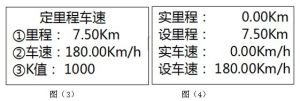

按“1”鍵選擇“定里程車速”，液晶將顯示如圖（3）所示界面。在這裡，用戶需要設定三個參數，分別為：
圖（3）（4）里程：步進電機轉動的總路程，單位為km，
車速：步進電機轉動的速度，單位為km/h，
K值：步進電機轉動1km對應的圈數。
用戶可以使用鍵盤上的數字鍵和小數點“●”來輸入數據，游標初始時刻出現在里程位置。例如，如果用戶想輸入（里程為7.5km,車速為180km/h，K值為1000）的數據時，操作方法如下：
依次按下鍵盤上的“7”、“●”、“5”，然後按“確定”。
游標跳轉到車速位置。依次按下鍵盤上的“1”、“8”、“0”，然後按“確定”。
游標跳轉到K值位置，依次按下鍵盤上的“1”、“0”、“0”、“0”。
按“確定”將進入測試界面，如圖（4）所示。
任意時刻，如果對游標所在位置對應的數據不滿意，可以按“取消”鍵將數值清空。
如圖（4）所示，這裡一共有4個參數，分別為：
實里程：初始值總是為0，表示檢定過程中，步進電機當前轉動的總路程。測試過程中，可以先停止轉動，再按“清零”鍵清零該數值。
設里程：圖（4）界面下設定的里程數值。在此隨時可以修改該數值。
實車速：步進電機運轉中達到的實際車速，步進電機從靜止變化到最高速度會有個加速過程，從最高速降低到0會有個減速過程。
設車速：圖（4）界面下設定的最高車速。
在圖（4）所示界面下，按下鍵盤上的“運行”，步進電機便轉動起來。運行過程中可以隨時按下“緩停”鍵減速停止。或者按下“急停”鍵立刻停止。當“實里程”增加到同“設里程”數值相等時，步進電機完全停止。此時，如果有需要，可以按下“續程”鍵，步進電機會按照設定好的續程距離繼續轉動。也可以重新修改“設里程”或者“設車速”的數值，修改完後，按下“運行”鍵重新開始測試。試驗結束後，可以通過“返回”鍵重新回到主操作界面。
4、定轉數轉速
在主操作界面下按下“2”鍵，將進入“定轉數轉速”檢測界面，如圖（5）所示。有三個參數，分別為：
圖（5）（6）轉數：步進電機計畫運轉圈數,單位r代表圈。
轉速：步進電機轉動的速度的單位為rpm，代表一分鐘轉動的圈數。
K值：步進電機運轉1Km所轉動的圈數。
同“定里程車速”操作方法一樣，輸入需要修改的轉數、轉速、K值。然後點確定進入如圖（6）所示界面。這裡有4個參數，分別為：
實轉數：初始化值為0，代表按下“運行”鍵後，步進電機運轉的總路程。可以在停機的時候清零。
設轉數：在圖（5）中設定的轉數。
實轉速：實際運行中，步進電機轉動的速度，單位為“圈每分鐘”。
設轉速：在圖（5）所示界面下設定的轉速。
在圖（6）所示界面下，按下“運行”，步進電機便轉動起來。“實轉數”從0.0r開始增加，直到增加到和“設轉數”數值相同。在此過程中，隨時可以按下“緩停”鍵讓步進電機減速停止；或者按下“急停”鍵，馬上停止步進電機。在自動停止後，隨時可以通過鍵盤修改“設轉數”、“設轉速”的數值，通過“確認”鍵選擇。此外，“實轉數”的值可以通過按下“清零”鍵來清零。最後，在步進電機停止運轉的時候，按下“續程”可以實現續程功能。
5、測頻
在主操作界面下按下“3”鍵，將進入如圖（7）所示界面。
在這裡，首先需要輸入“轉速”，單位為rpm表示一分鐘內步進電機轉動的圈數，這個數字不能超過2000。
按照前文所述方法輸入數值後，按“確定”鍵進入如圖（8）所示界面。
圖（7）（8） 如圖（8）所示，頻率測量時有三個參數，分別為：
測頻率：測量中，當前的頻率，為一個不斷變化的數字。
測脈衝：測量中，累計出現的脈衝個數。
實轉數：步進電機轉動的圈數，精確到0.1圈。
正確連線感測器，然後按“運行”鍵，
步進電機將會轉動，“測頻率”、“測脈衝”、“實轉數”右邊對應的數值將會相應的變化。按下“緩停”鍵，步進電機將會逐漸減速直到停止；或者按下“急停”鍵使步進電機立即停止。待步進電機完全停止後，“測頻率”對應的值會變為0，其他兩個參數的值保持顯示；如果用戶想要重新測量，可以先按下“取消”鍵將其清零，待全部顯示都清零後，可以開始下一次測試。
6、秒表
在主操作界面下按下“4”鍵，將進入如圖（9）所示界面。秒表精確到0.01s，用戶可以按下“計時”鍵開始，數值將會持續變動，直到再次按下“計時”鍵，數值將停止變動。
按“計時”鍵開始下一次秒表操作，上一次的結果將自動清零。也可以先按“取消”鍵將結果清零。
圖（9）（10）7、設定
在主操作界面下，按下數字鍵“5”，將進入圖（10）所示界面，這裡有4個參數可以設定，分別為：
續程：對應鍵盤上的按鍵“續程”，單位為Km。
日期：當前日期，修改方法同上文所述
時間：當前時間，修改方法同上文所述。
