共模扼流圈

概述

共模扼流圈，也叫共模電感(Common mode Choke)，是在一個閉合磁環上對稱繞制方向相反、匝數相同的線圈。

工作原理

理想的共模扼流圈對L（或N）與E 之間的共模干擾具有抑制作用，而對L 與N 之間存在的差模干擾無電感抑制作用。但

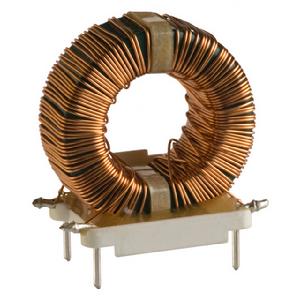

共模扼流圈

實際線圈繞制的不完全對稱會導致差模漏電感的產生。信號電流或電源電流在兩個繞組中流過時方向相反，產生的磁通量相互抵消，扼流圈呈現低阻抗。共模噪聲電流（包括地環路引起的騷擾電流，也處稱作縱向電流）流經兩個繞組時方向相同，產生的磁通量同向相加，扼流圈呈現高阻抗，從而起到抑制共模噪聲的作用。

作用

共模電感實質上是一個雙向濾波器：一方面要濾除信號線上共模電磁干擾，另一方面又要抑制本身不向外發出電磁干擾，避免影響同一電磁環境下其他電子設備的正常工作。
共模扼流圈可以傳輸差模信號，直流和頻率很低的共模信號都可以通過，而對於高頻共模噪聲則呈現很大的阻抗，所以它可以用來抑制共模電流騷擾。
