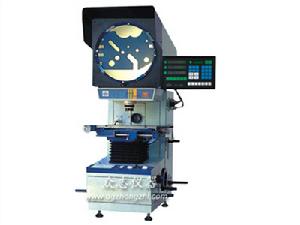

全正像數字式測量投影儀

CPJ-3010 50×(選) φ30

CPJ-3000Z系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件同向，簡易直觀。它廣泛用於機械、儀表、電子、輕工等行業以及院校、研究所、計量檢定部門。本儀器能高效率的檢測各各形狀複雜工件的輪廓尺寸和表面形狀，如樣板、衝壓件、凸輪、螺紋、齒輪、成形銑刀等。特點

全正像數字式測量投影儀

儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。 在透射光照明下，輪廓測量誤差小0.08％；坐標測量示值誤差可達(3+L/75)μm(L為被測長度，單位：mm)；可配數據處理器DC—3000和腳踏開關，數據輸出和採樣十分方便。 工件影像可以是全正像也可為倒像。規格

儀器型號	反像型	CPJ-3007	CPJ-3010	CPJ-3015
正像型	CPJ-3007Z	CPJ-3010Z	CPJ-3015Z
工 作 台	金屬台面尺寸(mm)	260×152	306×152	340×152
玻璃台面尺寸(mm)	125×100	175×100	196×96
X坐標行程(m m)	75	100	150
Y坐標行程(mm)	50	50	50
Z坐標行程(mm)	90(調焦)	90(調焦)	90(調焦 )
儀器測量精度(μm)	3+L/75	3+L/50	4+L/25
X、Y坐標數顯解析度	0.001mm
外形尺寸	長×寬×高(mm)	770×550×1100	770×550×1100	770×550×1100
儀器重量	單位：kg	120	125	130
投影屏	投影屏尺寸(mm)	φ312 使用範圍 Use >φ300(刻有米字線 )
投影屏旋轉範圍	0～360°
旋轉角度數顯解析度	1’或 or 0.01°
物鏡	放大倍數	10×(選) 20×(選) 50×(選) 100×(選) φ30 φ15 φ6 φ3 77.7 44.3 38.4 25.3 90 90 90 90
物方線視場(mm)
物方工作距(mm)
測量最大高度(mm)
數據處理系統	DC-3000多功能數顯表 全中文顯示 可做多點採樣 坐標旋轉點、線、圓、距離、角度測量 RS-232數據輸出
儀器照明	透射與反射照明光源均為24V/150W鹵素燈
儀器電源	110V/220V(AC) 50/60Hz 總功率400W
冷卻方式	強制風冷(三隻軸流風扇)
選配件	微型印表機 光學尋邊器 M2D軟體等——詳情請見投影儀附屬檔案說明
建議放置台	載重Load ≥250kg 尺寸 (長×寬×高 LxWxH)800×550×650(mm)
